Τύπος κυματισμού περιστροφικός κινητήρας σπείρας φωνής υψηλή συχνότητα κίνησης

Ο σχεδιασμός και ο υπολογισμός των παραμέτρων ενός κινητήρα στρογγυλοειδούς φωνής είναι μια περίπλοκη διαδικασία που απαιτεί την εξέταση πολλών παραγόντων, συμπεριλαμβανομένης της δομής του κινητήρα, της κατανομής του μαγνητικού πεδίου,διάταξη της τροχιάςΤα ακόλουθα είναι τα γενικά στάδια για το σχεδιασμό και τον υπολογισμό των παραμέτρων ενός κινητήρα κυλιόμενης φωνητικής τροχιάς:
1Ανάλυση των απαιτήσεων: Καθορισμός των απαιτήσεων εφαρμογής του κινητήρα, συμπεριλαμβανομένης της απαιτούμενης γωνίας περιστροφής, εύρους ταχύτητας, απαιτήσεων φορτίου κλπ.
2Τύπος κινητήρα: Επιλέξτε τον κατάλληλο τύπο κινητήρα κλίσης, όπως τύπο στρεβλώσεως, τύπο κλίσης ή τύπο πολλαπλών βαθμών ελευθερίας, σύμφωνα με τις απαιτήσεις εφαρμογής.
3Ανάλυση μαγνητικού πεδίου: Διενεργεί ανάλυση μαγνητικού πεδίου για τον προσδιορισμό της κατανομής και της έντασης του μαγνητικού πεδίου.Αυτό μπορεί να προσομοιωθεί και να υπολογιστεί με μεθόδους όπως η ανάλυση πεπερασμένων στοιχείων (FEA).
4. Σχεδιασμός τροχιάς: Σχεδιάστε τη διάταξη τροχιάς, καθορίστε τον αριθμό των τυλιγμών, στροφές, προδιαγραφές καλωδίου, κλπ. Ο σχεδιασμός του τροχιάς θα επηρεάσει την ροπή, την ταχύτητα απόκρισης,και την απόδοση του κινητήρα.
5Μηχανική ανάλυση: Διενεργείται μηχανική ανάλυση, λαμβάνοντας υπόψη παράγοντες όπως η αδράνεια περιστροφής του κινητήρα, το φορτίο, η τριβή κλπ. για τον προσδιορισμό της απαιτούμενης ροπής και των δυναμικών χαρακτηριστικών.
6. Υπολογισμός παραμέτρων:
Υπολογισμός ρεύματος: Υπολογίζεται το απαιτούμενο ρεύμα με βάση την απαιτούμενη ροπή και τη σταθερή ροπής.
Υπολογισμός αντίστασης και επαγωγικότητας: Υπολογίζεται η αντίσταση και η επαγωγικότητα με βάση το υλικό και τις γεωμετρικές παραμέτρους του σπείρου.
Υπολογισμός σταθεράς χρόνου βρόχου: Υπολογισμός σταθεράς χρόνου βρόχου για την εκτίμηση της ταχύτητας απόκρισης με βάση την αντίσταση, την επαγωγικότητα και τα μηχανικά χαρακτηριστικά.
7Σύστημα ανατροφοδότησης: Εάν απαιτείται έλεγχος κλειστού κυκλώματος, σχεδιάστε κατάλληλους αισθητήρες και συστήματα ανατροφοδότησης, όπως κωδικοποιητές, αισθητήρες εφέ Hall κλπ.
8Στρατηγική ελέγχου: Σχεδίαση κατάλληλων στρατηγικών ελέγχου για την επίτευξη της απαιτούμενης κίνησης και σταθερότητας.
9Θερμική διαχείριση: Εξετάστε τη θερμότητα που παράγεται από τον κινητήρα κατά τη διάρκεια της λειτουργίας και σχεδιάστε ένα σύστημα διάσπασης θερμότητας για τη διατήρηση κατάλληλης θερμοκρασίας λειτουργίας.
10. προσομοίωση και προσομοίωση: Χρησιμοποιήστε εργαλεία προσομοίωσης και προσομοίωσης όπως Matlab, Simulink, κλπ. για να επαληθεύσετε τη λογικότητα των παραμέτρων σχεδιασμού και να βελτιστοποιήσετε το σχέδιο.
11Κατασκευή και δοκιμές: Παραγωγή πρωτότυπων κινητήρων με βάση τις παραμέτρους σχεδιασμού, πραγματική δοκιμή και απαραίτητες προσαρμογές και βελτιστοποιήσεις.
Θα πρέπει να σημειωθεί ότι ο σχεδιασμός και ο υπολογισμός παραμέτρων ενός κινητήρα κυλινδρικής φωνητικής τροχιάς είναι μια περίπλοκη διαδικασία που απαιτεί συνδυασμό γνώσεων από πολλούς τομείς, όπως η μηχανική κινητήρων,ηλεκτρομαγνητικήΓια πολύπλοκες εφαρμογές, μπορεί να είναι απαραίτητο να χρησιμοποιηθεί επαγγελματικό ηλεκτρομαγνητικό λογισμικό προσομοίωσης και εργαλεία σχεδιασμού συστημάτων ελέγχου για να βοηθηθεί ο σχεδιασμός και η βελτιστοποίηση.

Εφαρμογές:

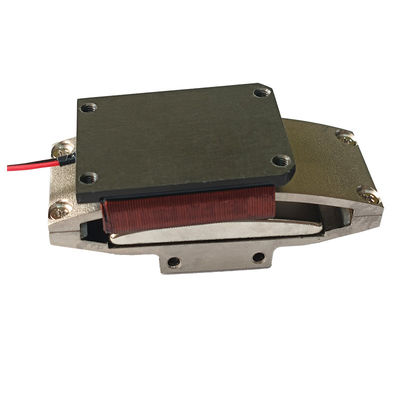

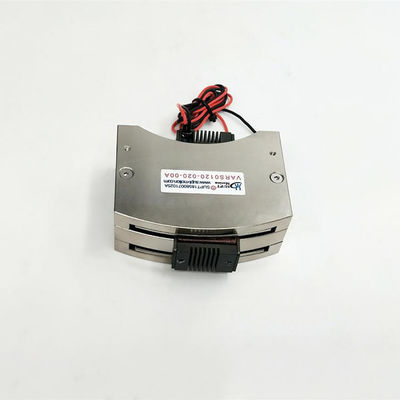

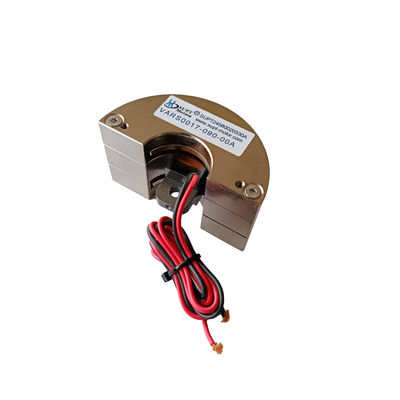

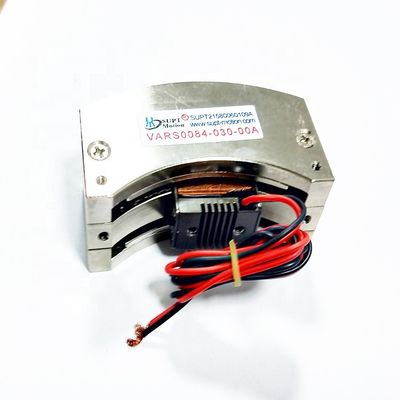

Η σειρά κινητήρων στρογγυλοειδούς φωνής SUPT υιοθετεί την τεχνολογία των προϊόντων ορθογώνιας σειράς, κάμποντας τα προϊόντα ορθογώνιας σειράς για να σχηματίσουν ένα συγκεκριμένο σύστημα τοποθέτησης γωνίας προτεραιότητας.Η τυπική ροπή είναι 100 μοίρες και η ροπή είναι 50 N · mΤα προϊόντα τύπου swing χρησιμοποιούνται συνήθως στην τεχνολογία λέιζερ στον εντοπιστή καθρέφτη, στο φρένο βαλβίδας τύπου swing, στο σύστημα θέσης τύπου swing και στον ελεγκτή πτήσης κλπ. , αφορά τη βιομηχανία ημιαγωγών, την αυτοματοποίηση και την αεροπορική βιομηχανία.Με υψηλή ταχύτητα αλληλένδετης γραμμικής κίνησηςΟ έλεγχος του γραμμικού κινητήρα φωνητικής τροχιάς είναι απλός και αξιόπιστος, χωρίς συσκευή μετακίνησης, μακρά διάρκεια ζωής.
