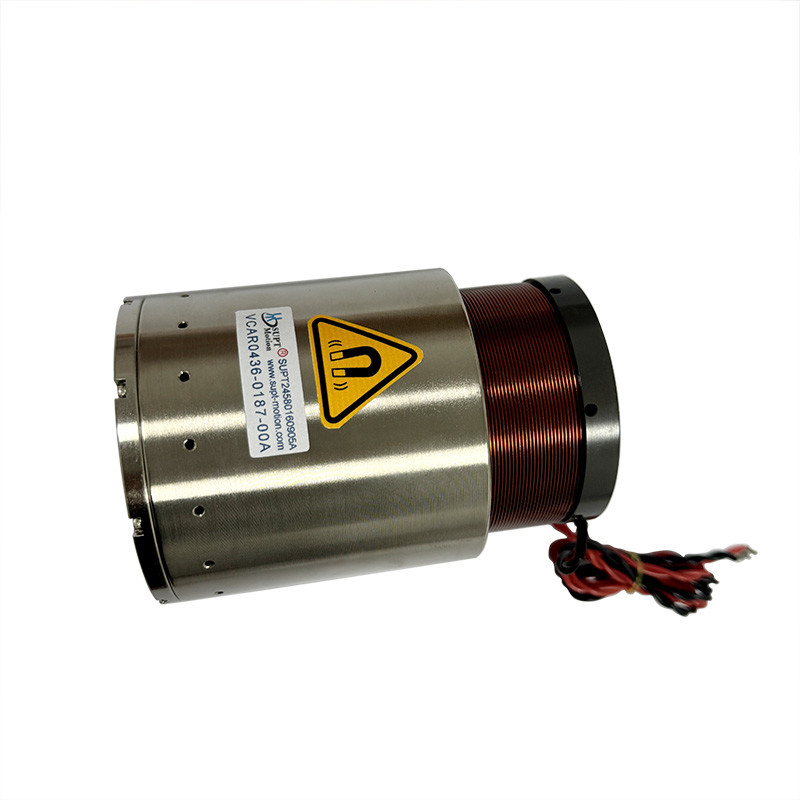

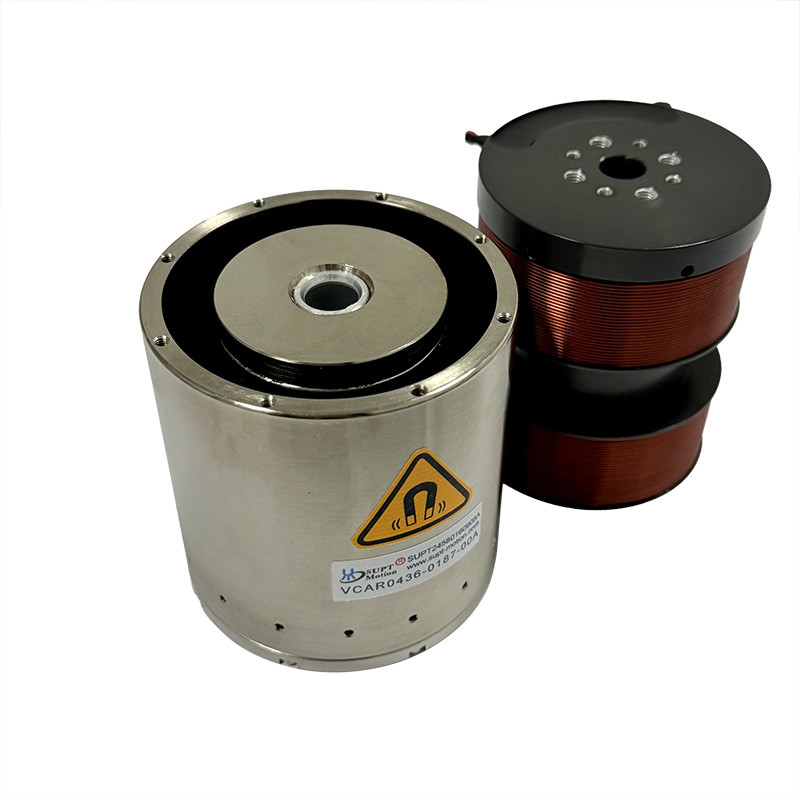

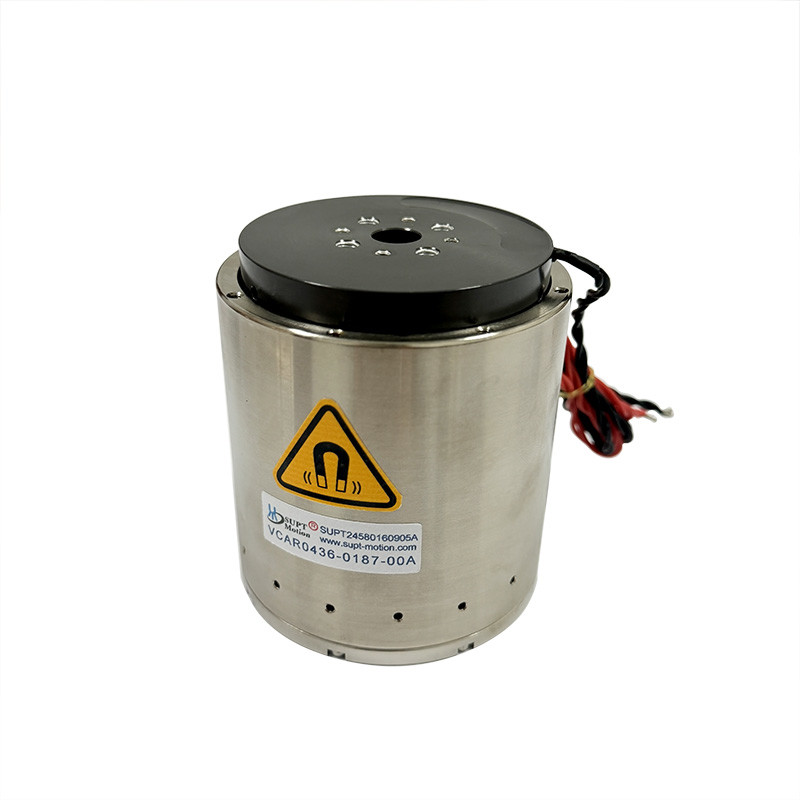

Μοτέρ φωνητικών πηνίων γραμμικής κίνησης υψηλής ταχύτητας και υψηλής επιτάχυνσης για έλεγχο βαλβίδων

  • High Speed High Acceleration Linear Voice Coil Motors For Valve Control
  • High Speed High Acceleration Linear Voice Coil Motors For Valve Control
  • High Speed High Acceleration Linear Voice Coil Motors For Valve Control
  • High Speed High Acceleration Linear Voice Coil Motors For Valve Control
Τόπος καταγωγής Κίνα, Suzhou
Μάρκα SUPT MOTION
Πιστοποίηση ISO9001
Αριθμό μοντέλου VCAR0044-0249-00A
Ποσότητα παραγγελίας min 2 τεμάχια
Τιμή $110
Συσκευασία λεπτομέρειες Προσαρμοσμένη συσκευασία κ.λπ.
Χρόνος παράδοσης Γενική παράδοση 5-7 ημερών, γρήγορη 3-5 ημερών, χύδην διαπραγματεύεται
Όροι πληρωμής Τ/Τ
Δυνατότητα προσφοράς προς διαπραγμάτευση
Λεπτομέρειες
Δυνατότητα προστασίας Εντελώς κλειστό επιτάχυνση Ψηλά
Ακρίβεια τοποθέτησης Ψηλά Μοντέλο VCAR0044-0249-00A
Μήκος εγκεφαλικού επεισοδίου 24.9mm Μέγιστη δύναμη 44N
Μέγιστη τάση 44.9V Βάρος της τροχιάς (g) 65.9
Εφαρμογή Συστήματα εντοπισμού θέσης και ελέγχου ακριβείας Τύπος κινητήρα Κινητήρας φωνητικής περιστροφής
Μετατροπή Βούρτσα Ταχύτητα Ψηλά
Επισημαίνω

Μηχανή υψηλής ταχύτητας φωνητικής τροχιάς

,

Προσαρμοσμένος κινητήρας περιστροφής φωνής

,

Μηχανή υψηλής ακρίβειας φωνητικής τροχιάς
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Περιγραφή προϊόντος:

Οι κυλινδρικοί ενεργοποιητές της σειράς VCAR κατέχουν σχεδόν το 80% του μεριδίου αγοράς. Είναι ικανοί να παράγουν υψηλή ώθηση και υψηλή επιτάχυνση. Η μέγιστη ώθηση κυμαίνεται από 0,7 N έως 3.000 N. Συνήθως, το μήκος της διαδρομής τους είναι μικρότερο από 50 mm. Οι εφαρμογές για τη σειρά VCAR περιλαμβάνουν ενεργοποιητές βαλβίδων, συστήματα τοποθέτησης-παραλαβής άξονα Ζ, μικρές αντλίες δοσομέτρησης θετικής μετατόπισης υψηλής ακρίβειας, καθώς και δονητές και ενεργά συστήματα ελέγχου δονήσεων.

Οι κινητήρες πηνίου φωνής χρησιμοποιούνται ευρέως σε συστήματα ελέγχου βαλβίδων υψηλής απόδοσης λόγω της εξαιρετικά γρήγορης απόκρισης, της υψηλής ακρίβειας, της άμεσης κίνησης και του εξαιρετικού γραμμικού ελέγχου δύναμης. Μπορούν να οδηγήσουν απευθείας τον πυρήνα της βαλβίδας χωρίς γρανάζια ή μέρη μετάδοσης, εξαλείφοντας αποτελεσματικά το κενό, την τριβή και την καθυστέρηση. Με χρόνο απόκρισης σε επίπεδο χιλιοστού του δευτερολέπτου, πραγματοποιούν πραγματικό χρόνο και ακριβή ρύθμιση της ροής, της πίεσης και της ταχύτητας μεταγωγής. Είναι ιδανικοί για βαλβίδες υψηλής συχνότητας μεταγωγής, βαλβίδες αναλογικού ελέγχου, σερβοβαλβίδες, ιατρικές βαλβίδες αναπνευστικού, βαλβίδες αερίου ημιαγωγών και συστήματα ελέγχου υγρών ακριβείας. Σε σύγκριση με τις παραδοσιακές βαλβίδες που κινούνται με σωληνοειδές ή κινητήρα, οι ενεργοποιητές πηνίου φωνής διαθέτουν μικρότερο μέγεθος, ομαλότερη λειτουργία, χαμηλότερο θόρυβο και μεγαλύτερη διάρκεια ζωής. Η σταθερή παραγωγή δύναμης και η υψηλή γραμμικότητα τους καθιστούν βασικά εξαρτήματα στον έξυπνο έλεγχο υγρών, βοηθώντας στη βελτίωση της ακρίβειας του συστήματος, της ταχύτητας απόκρισης και της σταθερότητας για τη βιομηχανική αυτοματοποίηση, τον ιατρικό εξοπλισμό, τη νέα ενέργεια και την κατασκευή ημιαγωγών.

Χαρακτηριστικά:

Υψηλή απόκριση, υψηλή επιτάχυνση, πηνία χαμηλής μάζας.
Χωρίς φαινόμενο cogging, μηδενική υστέρηση.
Απλή δομή, ελαφρύ βάρος, απόκριση υψηλής συχνότητας, ομαλή λειτουργία.
Διαδρομή: 1mm-60mm
Ώθηση: 0,5N-3000N

Παράμετρος προϊόντος:

Μοντέλο προϊόντος Μέγιστη δύναμη
(N)		 Συνεχής δύναμη
στους 25℃(N)		 Συνολική διαδρομή
(mm)		 Μέγιστη τάση
(V)		 Σταθερά αντίστροφης ΗΕΔ
(V/m/s)		 Βάρος πηνίου
(g)		 Διάμετρος στάτορα (mm) Το μήκος
(mm)
VCAR0001-0064-00A 0,88 0,28 6,4 6,9 0,29 3 9,5 17,7
VCAR0001-0010-00A 0,73 0,42 1 4,8 0,6 2,7 24 11,2
VCAR00025-0127-00A 2,55 0,81 12,7 11,6 0,77 .6,6 12,7 24
VCAR0006-0039-00A 6,2 1,9 3,9 6,6 1,12 7,9 20 17,2
VCAR0006-0050-00A 6,2 2,6 5 15,7 3,57 8,2 25 18,2
VCAR0007-0040-00A 7,2 2,4 4 7,5 1,88 7 14,2 23
VCAR0007-0064-00A 7,8 2,5 6,4 9,9 1,5 7,2 19,1 23,8
VCAR0007-0127-00A 7,1 2,3 12,7 12,8 1,6 11,4 19,1 27
VCAR0011-0050-00A 11,4 2,1 5 11,8 3 11,2 24 17,2
VCAR0011-0100-00A 10,5 2,9 10 43,8 3,5 20 31 26,8
VCAR0013-0030-00A 13 3,5 3 16 3,5 12 25 21
VCAR0013-0072-00A 13 4,2 7,2 26,6 5,72 16,2 26,2 24,7
VCAR0014-0250-00A 14 4,5 25 26,5 3,9 35 25,4 44,2
VCAR0015-0062-00A 15 6,5 6,2 26,2 9,75 14,8 33 25,6
VCAR0022-0098-00A 22 6,6 9,8 24,7 5,8 20 34,1 35
VCAR0022-0448-00A 22 11,4 44,8 14,3 4 52 48 75,7
VCAR0025-0630-00A 25,3 8 63 50,6 5 68 31,8 83,1
VCAR0030-0150-00A 29,4 4,73 15 40,5 7,4 27 30 31
VCAR0032-0050-00A 32 8,9 5 29,3 7,1 48 40 41,7
VCAR0033-0099-00A 33 8 9,9 24,3 5,87 23,5 36 26,7
VCAR0033-0224-00A 33 13,5 22,4 26,7 6,8 69 58 72
VCAR0035-0090-00A 35 11 9 26,4 9 33 25,4 44,3
VCAR0035-0105-00A 35 15,6 10,5 11,9 5 91 50 67
VCAR0044-0040-00A 44 16,3 4 18,3 8,9 46,5 53 21,2
VCAR0044-0059-00A 44,1 17,7 5,9 14,3 8 43 46 22
VCAR0044-0075-00A 44 13,7 7,5 16,8 7,6 38,6 31,1 35,9
VCAR0044-0249-00A 44 11,7 24,9 44,9 8,88 65,9 38,1 51,3
VCAR0070-0149-00A 70 27,3 14,9 26,9 17,7 79 43 53,7
VCAR0075-0200-00A 75 30 20 26,2 15,2 65 70 38,7
VCAR0080-0129-00A 80 35 12,9 27,7 18 149 49 53,8
VCAR0087-0062-00A 87 21,67 6,2 34,5 12,7 45,2 43,1 34,9
VCAR0087-0563-00A 87 17,5 56,3 63,4 8,1 177 72 110
VCAR0105-0164-00A 105 35,4 16,1 20,1 11,5 150 60,4 40,4
VCAR0110-0380-00A 110 37,4 38 23,2 9 150 60,4 60,4
VCAR0113-0089-00A 113 35 8,9 31 17,5 125 73 27,5
VCAR0115-0065-00A 115 30,1 6,5 35 17,3 52 40 58
VCAR0130-0310-00A 130 40 31 30,4 20,5 280 75,6 56,5
VCAR0140-0150-00A 140 42,2 15 33,4 26,6 80 53 53,7
VCAR0210-0254-00A 210 66,2 25,4 56,6 28 230 43,7 111,8
VCAR0262-0112-00A 262 111 11,2 35,1 41 285 71 64
VCAR0262-0249-00A 262 112 24,9 28,2 26 785 66 109,1
VCAR0294-0498-00A 294 56,8 49,8 114 24,5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 91
VCAR0436-0250-00A 436 167 25 31,6 37,2 775 78,4 110
VCAR0436-0373-00A 436 142,6 37,3 38 29,8 1050 76 163
VCAR0980-0249-00A 980 605 24,9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7

Εφαρμογές προϊόντος:

Η κύρια εφαρμογή ενός κινητήρα πηνίου φωνής:
1. Βιομηχανία ημιαγωγών: Συστήματα καλωδίωσης, κοπής, διάτρησης, μεταφοράς, συγκόλλησης, ρομποτικής.

2. Λειτουργία βαλβίδων στο πεδίο: Βαλβίδες δοσομέτρησης τύπου, συστήματα δοκιμής πίεσης, χημική βαλβίδα πνευματικής έγχυσης.

3. Βιομηχανία μικρομηχανών: Συστήματα τροφοδοσίας, μικροδιάτρηση, σφράγιση ακριβείας.
4. Σύστημα δονήσεων: Τραπέζι δόνησης, πλατφόρμα δόνησης.
5. Ιατρικός τομέας: Σύστημα μικρο-έγχυσης, αναπνευστικός εξοπλισμός, εξοπλισμός δοκιμών.
6. Τεχνολογία αεροπορίας: Σύστημα ελέγχου πτήσης, σύστημα ανάδρασης πιλότου.
7. Εμπορικός τομέας χρήσης: Αντλία ψύξης υπολογιστή, σύστημα αυτόματης εστίασης μικροσκοπικής κάμερας.
8. Βιομηχανία αυτοματισμού: Εξοπλισμός λέιζερ, διανομέας, εξοπλισμός δοκιμών, μηχανήματα κλωστοϋφαντουργίας.





Μοτέρ φωνητικών πηνίων γραμμικής κίνησης υψηλής ταχύτητας και υψηλής επιτάχυνσης για έλεγχο βαλβίδων 0Μοτέρ φωνητικών πηνίων γραμμικής κίνησης υψηλής ταχύτητας και υψηλής επιτάχυνσης για έλεγχο βαλβίδων 1
