Υψηλής Ακρίβειας Μικρο-Περιστροφικοί Κινητήρες Φωνητικών Πηνίων για Οπτικές Εφαρμογές

  • High Precision Micro Rotary Voice Coil Motors For Optical Applications
  • High Precision Micro Rotary Voice Coil Motors For Optical Applications
  • High Precision Micro Rotary Voice Coil Motors For Optical Applications
Τόπος καταγωγής Κίνα, Suzhou
Μάρκα SUPT MOTION
Πιστοποίηση ISO9001-2000
Αριθμό μοντέλου Σειρά VARS
Ποσότητα παραγγελίας min 1 PCS
Τιμή $125-$230
Συσκευασία λεπτομέρειες Χαρτοκιβώτιο που συσκευάζει κ.λπ.
Χρόνος παράδοσης 1-5 κομμάτια, 5 ημέρες. > 20 κομμάτια, προς διαπραγμάτευση
Όροι πληρωμής T/t
Δυνατότητα προσφοράς να διαπραγματευτεί

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Βάρος 225.5g Μήκος 115mm
Δυναμικό 52.4V Μοντέλο προϊόντος VARS0706-014-00A
Προστατέψτε το χαρακτηριστικό Εντελώς κλειστός Πίσω σταθερά EMF(LL)(Kb) 1.03
Μήκος*Ύψος (mm) 115*54,5 Μέγιστο ταξίδι (χιλ.) 14°
Τύπος Μικροκινητήρας
Επισημαίνω

high precision rotary voice coil motor

,

micro voice coil motor optical

,

rotary voice coil motor optical
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Model Price
VARS0022-0032-00B $125
VARS0048-0030-00A $230
VARS0706-0014-00A $150
Αφήστε ένα μήνυμα
Model Price
Περιγραφή προϊόντων
Περιγραφή Προϊόντος:

Ο κινητήρας πηνίου φωνής περιστροφής SUPT είναι μια εξειδικευμένη μορφή κινητήρα άμεσης κίνησης που μετατρέπει την ηλεκτρική ενέργεια σε ροπή, επιτρέποντας την περιστροφική κίνηση σε μια πεπερασμένη γωνία.

Οι κινητήρες πηνίου φωνής περιστροφής υιοθετούνται ευρέως στην οπτική και την τεχνολογία λέιζερ λόγω της υψηλής ακρίβειας, της ταχείας απόκρισης, του συμπαγούς μεγέθους και της εξαιρετικής γραμμικότητας μεταξύ της ροπής εξόδου και του ρεύματος.

Τα οπτικά συστήματα απαιτούν ακραία ακρίβεια και ανταπόκριση για μικρο-ρυθμίσεις γωνίας. Τα χαρακτηριστικά γραμμικού ελέγχου και η χαμηλή αδράνεια των κινητήρων πηνίου φωνής περιστροφής πληρούν αυτές τις απαιτήσεις. Στο lidar, την επικοινωνία λέιζερ και τον εξοπλισμό επεξεργασίας λέιζερ, οδηγούν καθρέφτες και πρίσματα για μικρές γωνιακές περιστροφές, επιτρέποντας τη γρήγορη σάρωση δέσμης λέιζερ, την εστίαση ή τη βαθμονόμηση σκόπευσης. Αυτό εξασφαλίζει ακρίβεια τοποθέτησης δέσμης στο επίπεδο του μικρομέτρου ή και του νανομέτρου.

Σε εξοπλισμό απεικόνισης υψηλής ακρίβειας, όπως βιομηχανικές κάμερες και αστρονομικά τηλεσκόπια, τα RCMs ρυθμίζουν λεπτομερώς τη γωνία οπτικού άξονα των φακών και τις γωνίες αλλαγής φίλτρων. Αντισταθμίζουν τις οπτικές εκτροπές που προκαλούνται από κραδασμούς ή αλλαγές θερμοκρασίας, εξασφαλίζοντας καθαρότητα απεικόνισης.

Στα αναλυτικά όργανα, τα RCMs οδηγούν τη γωνία περιστροφής των πλεγμάτων ή των μονοχρωματόρων για να επιλέξουν με ακρίβεια συγκεκριμένα μήκη κύματος φωτός, επιτρέποντας την ανίχνευση υψηλής ακρίβειας της σύνθεσης του υλικού.

Οι κινητήρες πηνίου φωνής περιστροφής της SUPT αντιπροσωπεύουν μια εξαιρετική επιλογή.


Χαρακτηριστικά:

  • Όνομα προϊόντος: Rotary Voice Coil Motor, Rotary Direct Drive VCM, Swing Voice Coil Motor, Arc Voice Coil Motor
  • Βάρος: 65g
  • Αριθμός μοντέλου: VARS0706-014-00A
  • Όνομα: Rotary Voice Coil Motor
  • Διαδρομή: 14°

Τεχνικές παράμετροι:

Παράμετροι Λεπτομέρειες
Τύπος Rotary Voice Coil Motor (Rotary VCM, Rotary voice coil Actuator)
Εγγύηση 1 έτος
Διαδρομή 14°
Μέγιστη ροπή 7.1N-m
Θόρυβος Χαμηλός
Μήκος 115mm
Ταχύτητα Υψηλή
Βάρος 225.5g
Τάση 52.4V
Μοντέλο προϊόντος
Μέγιστη ροπή
(N-m)		 Συνεχής ροπή
στους 25℃(N-m)		 Συνολική διαδρομή
μοίρες
( μοίρα)		 Μέγιστη τάση
(V)		 Σταθερά Back EMF
(V/m/s)		 Βάρος του πηνίου(g) Μήκος
(mm)		 Πλάτος
(mm)		 Ύψος
(mm)
VARS0008-026-00A 0.08 0.05 26 6.4 0.05 11.7 35 39.8 36.1
VARS0017-090-00A 0.17 0.1 90 11.1 0.1 17.8 70 41.5 39
VARS0022-032-00A 0.22 0.12 32 15.5 0.16 21.5 60 60 36
VARS0042-040-00A 0.42 0.38 40 3.5 0.12 38 82 53.6 30.3
VARS0077-020-00A 0.77 0.63 20 6.7 0.24 66 75 50 30
VARS0084-030-00A 0.84 0.6 30 6.3 0.2 50.4 75 48.9 30.6
VARS0120-020-00A 1.2 0.5 20 8.4 0.67 65 81 73.4 32
VARS0350-060-00A 3.5 1.6 60 26.3 0.4 350 ∮169.6 ∮169.6 63
VARS0706-014-00A 7.1 2.1 14 52.4 1.03 225.5 115 65 54.5
VARS4520-030-00A 45.2 19 30 71.5 4.3 1350 ∮240
78

Εφαρμογές:

Ειδικές εφαρμογές των Rotary Voice Coil Motors της SUPT MOTION στον οπτικό τομέα:
1. Σάρωση λέιζερ και τοποθέτηση δέσμης: Για συστήματα LiDAR και εξοπλισμό επεξεργασίας λέιζερ, οι κινητήρες πηνίου φωνής περιστροφής οδηγούν δισδιάστατα γαλβανόμετρα για την επίτευξη γρήγορου, ακριβούς γωνιακού ελέγχου, επιτρέποντας τη γρήγορη σάρωση δέσμης λέιζερ και την ακριβή τοποθέτηση. Ελέγχοντας την περιστροφή του γαλβανόμετρου σε δύο βαθμούς ελευθερίας (άξονας X και άξονας Y), η δέσμη λέιζερ μπορεί να κατευθυνθεί με ακρίβεια σε τοποθεσίες στόχου, εξασφαλίζοντας ακρίβεια τοποθέτησης δέσμης επιπέδου μικρομέτρου ή και υψηλότερη.
2. Σε κάμερες υψηλής τεχνολογίας, αστρονομικά τηλεσκόπια και άλλο εξοπλισμό απεικόνισης, τα RCMs χρησιμοποιούνται για τη λεπτομερή ρύθμιση της γωνίας οπτικού άξονα των φακών και την αλλαγή των γωνιών φίλτρων.
3. Σε οπτικούς καθρέφτες σάρωσης: Οι μηχανισμοί που οδηγούνται από RCM επιτρέπουν μηχανική κλίση πολλαπλών γωνιών. Οι ενσωματωμένοι αισθητήρες ανάδρασης θέσης υψηλής ακρίβειας, σε συνδυασμό με μετατροπείς αναλογικού σε ψηφιακό πολλαπλών θέσεων, παρέχουν υψηλή ανάλυση για την κάλυψη των απαιτήσεων για γρήγορη σάρωση και τοποθέτηση υψηλής ακρίβειας στον οπτικό έλεγχο και συναφείς τομείς.
4. Σε φασματόμετρα: Οι κινητήρες πηνίου φωνής περιστροφής οδηγούν την περιστροφή των πλεγμάτων ή των μονοχρωματόρων για να επιλέξουν με ακρίβεια συγκεκριμένα μήκη κύματος, επιτρέποντας την ανίχνευση υψηλής ακρίβειας της σύνθεσης του υλικού. Ελέγχοντας με ακρίβεια τη γωνία περιστροφής του πλέγματος, η γωνία περίθλασης του φωτός μεταβάλλεται, επιτρέποντας σε διαφορετικά μήκη κύματος να εστιάσουν με ακρίβεια στον ανιχνευτή.
Αστρονομικά τηλεσκόπια: Στα αστρονομικά τηλεσκόπια, οι κινητήρες πηνίου φωνής περιστροφής επιτρέπουν τον γρήγορο έλεγχο εκτροπής καθρέφτη. Αυτό αντισταθμίζει παράγοντες όπως η ατμοσφαιρική αναταραχή που επηρεάζουν την ποιότητα παρατήρησης, ενισχύοντας έτσι την ακρίβεια παρατήρησης του τηλεσκοπίου.

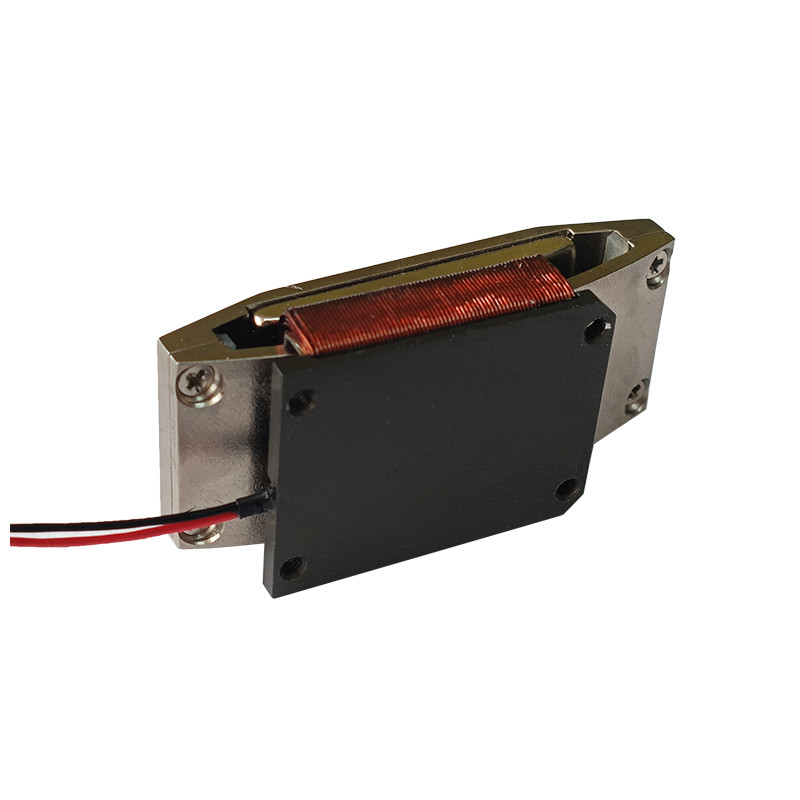

Υψηλής Ακρίβειας Μικρο-Περιστροφικοί Κινητήρες Φωνητικών Πηνίων για Οπτικές Εφαρμογές 0

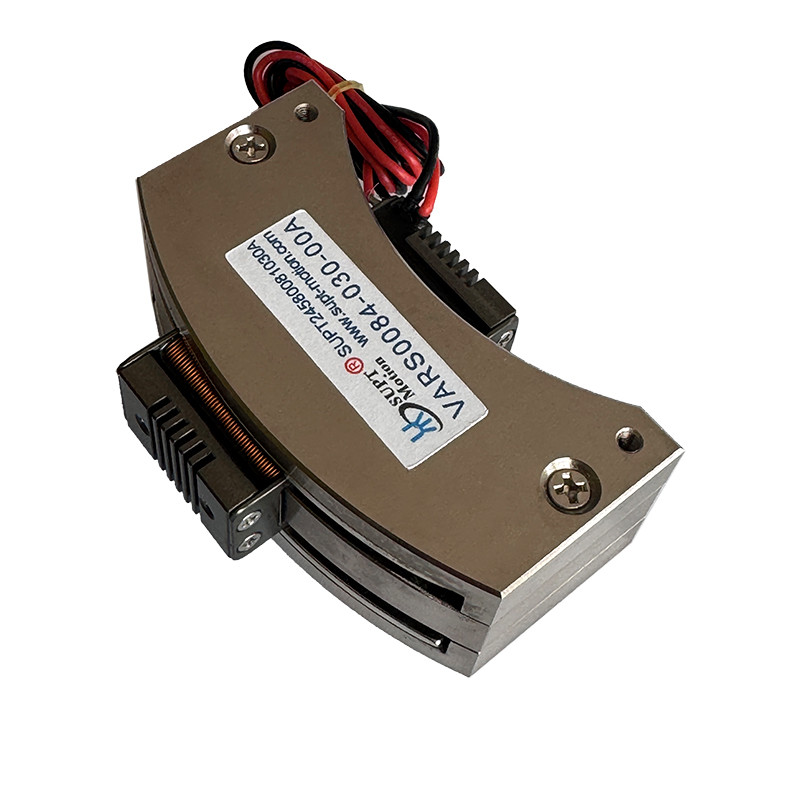

Υψηλής Ακρίβειας Μικρο-Περιστροφικοί Κινητήρες Φωνητικών Πηνίων για Οπτικές Εφαρμογές 1

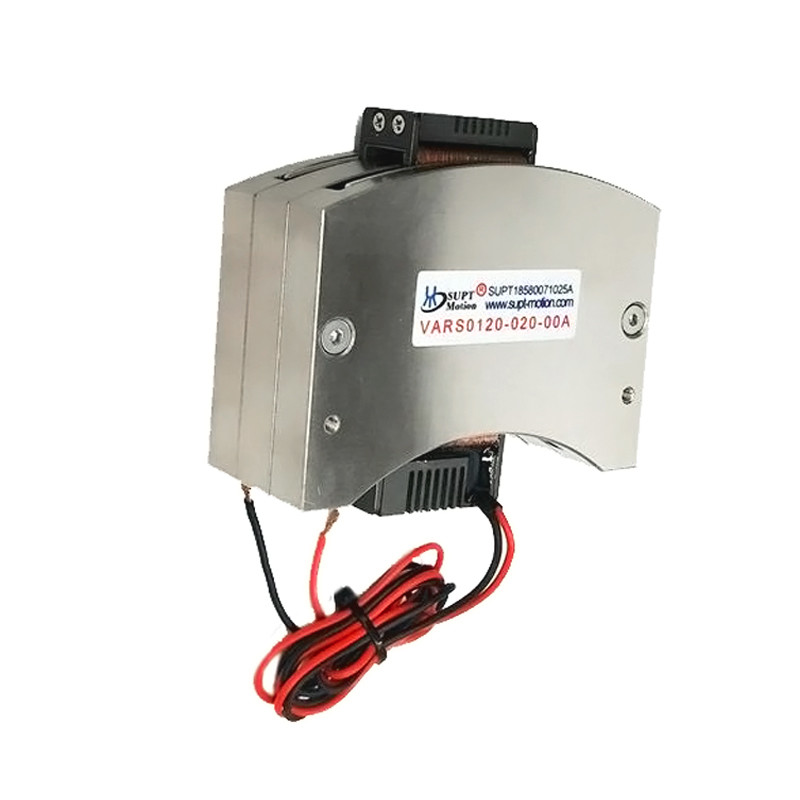

Υψηλής Ακρίβειας Μικρο-Περιστροφικοί Κινητήρες Φωνητικών Πηνίων για Οπτικές Εφαρμογές 2
