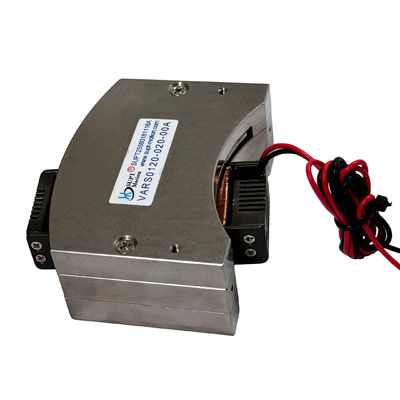

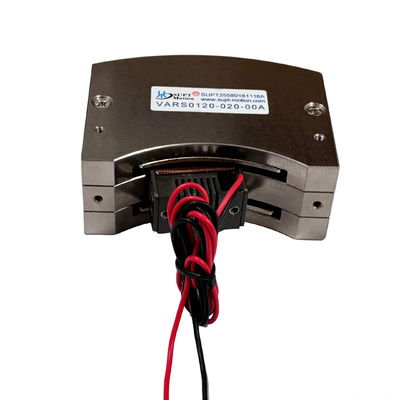

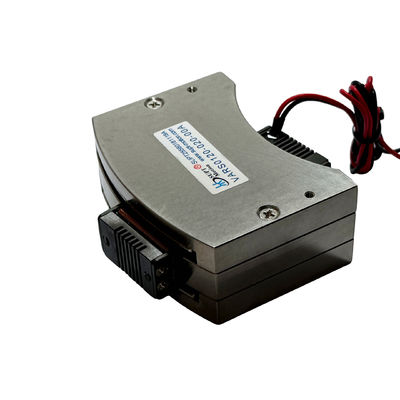

Υψηλής Ακρίβειας Περιστροφικός Κινητήρας Φωνητικής Πηνίου για Εξοπλισμό Επιθεώρησης Δίσκων Ημιαγωγών

  • High-Precision Rotary Voice Coil Motor For Semiconductor Wafer Inspection Equipment
  • High-Precision Rotary Voice Coil Motor For Semiconductor Wafer Inspection Equipment
  • High-Precision Rotary Voice Coil Motor For Semiconductor Wafer Inspection Equipment
Τόπος καταγωγής Κίνα, Suzhou
Μάρκα SUPT MOTION
Πιστοποίηση ISO9001-2000
Αριθμό μοντέλου Σειρά VARS
Ποσότητα παραγγελίας min 1 ΤΕΜ
Τιμή $102-$210
Συσκευασία λεπτομέρειες Χαρτοκιβώτιο που συσκευάζει κ.λπ.
Χρόνος παράδοσης 1-5 κομμάτια, 5 ημέρες. > 20 κομμάτια, προς διαπραγμάτευση
Όροι πληρωμής T/T
Δυνατότητα προσφοράς Διαπραγματεύσιμος

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Βάρος 65G Μήκος 81 χιλιοστά
Δυναμικό 8.4V Μοντέλο προϊόντος VARS0120-020-00A
Μέγιστη δύναμη 1,2 Nm Συνολικό εγκεφαλικό επεισόδιο 20 °
Τύπος Μικροκινητήρας Υλικό στέγασης Αλουμίνιο
Τύπος κίνησης Περιστροφικός
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Μοντέλο Τιμή
Ειδικότερα: 210 δολάρια
Ειδικότερα, οι διατάξεις του παρόντος παραρτήματος ισχύουν για: 175 δολάρια
Δελτίο ΕΚΑΧ, αριθ. $150
Αφήστε ένα μήνυμα
Μοντέλο Τιμή
Περιγραφή προϊόντων
Περιγραφή Προϊόντος:
Κινητήρας φωνητικού πηνίου περιστροφής υψηλής ακρίβειας, ανθεκτικός στην ακτινοβολία και στο κενό, ειδικά σχεδιασμένος για το σκληρό περιβάλλον της επιθεώρησης πλακιδίων ημιαγωγών, μπορεί να λειτουργήσει σταθερά υπό κενό 10⁻⁶ Pa και ισχυρή ακτινοβολία. Ο κινητήρας χρησιμοποιεί ειδικά μονωτικά υλικά ανθεκτικά στην ακτινοβολία, με περιελίξεις απαλλαγμένες από οργανικές πτητικές ουσίες για την αποφυγή μόλυνσης της επιφάνειας του πλακιδίου. Υποστηρίζει συνεχή περιστροφή σε πολλαπλές γωνίες και ακριβή τοποθέτηση γωνίας, που χρησιμοποιείται για την οδήγηση ανιχνευτικών ελέγχου για την προσαρμογή του προσανατολισμού. Η δομή περιστροφής χωρίς επαφή εξασφαλίζει μη φθορά και μη δημιουργία σωματιδίων, πληρώντας τις απαιτήσεις καθαρού δωματίου της βιομηχανίας ημιαγωγών. Η ροπή εξόδου είναι ομαλή, η ακρίβεια τοποθέτησης φτάνει τα ±0,08° και η ταχύτητα απόκρισης είναι γρήγορη, καθιστώντας το κατάλληλο για επιθεώρηση ελαττωμάτων πλακιδίων, μέτρηση διαστάσεων και άλλο εξοπλισμό για τη βελτίωση της απόδοσης επιθεώρησης και της ακρίβειας των δεδομένων, υποστηρίζοντας την αναβάθμιση αυτοματισμού των γραμμών παραγωγής ημιαγωγών.




Χαρακτηριστικά:

  • Όνομα προϊόντος: Περιστροφικός κινητήρας φωνητικού πηνίου
  • Βάρος: 65g
  • Μέγεθος: 81*73.4*32mm
  • Όνομα: Περιστροφικός κινητήρας φωνητικού πηνίου
  • Διαδρομή: 20°
  • Διάρκεια ζωής: 10000h
  • Επίπεδο κενού: 10⁻⁶ Pa
  • Αντοχή στην ακτινοβολία: ≥10⁵ Gy
  • Ακρίβεια τοποθέτησης: ±0,08°
  • Εύρος ροπής: 1,2 N·m
  • Ταχύτητα περιστροφής: 100-800 r/min
  • Βαθμός προστασίας: IP67 (σφραγισμένο με κενό)
  • Ειδικό χαρακτηριστικό: Κινητήρας φωνητικού πηνίου καμπύλης, Περιστροφικό VCM, Περιστροφικός κινητήρας φωνητικού πηνίου

Τεχνικές παράμετροι:

Παράμετροι Λεπτομέρειες
Τύπος Περιστροφικός κινητήρας φωνητικού πηνίου (Rotary VCM, Rotary voice coil Actuator)
Εγγύηση 1 Έτος
Διαδρομή 20°
Μέγιστη ροπή 1.2N-m
Θόρυβος Χαμηλός
Μέγεθος 81*73.4*32mm
Μήκος 81mm
Ταχύτητα Υψηλή
Βάρος 65g
Τάση 8.4V
Μοντέλο προϊόντος
Μέγιστη ροπή
(N-m)		 Συνεχής ροπή
σε 25℃(N-m)		 Συνολική διαδρομή
μοίρες
( μοίρες)		 Μέγιστη τάση
(V)		 Σταθερά Back EMF
(V/m/s)		 Βάρος του πηνίου(g) Μήκος
(mm)		 Πλάτος
(mm)		 Ύψος
(mm)
VARS0008-026-00A 0.08 0.05 26 6.4 0.05 11.7 35 39.8 36.1
VARS0017-090-00A 0.17 0.1 90 11.1 0.1 17.8 70 41.5 39
VARS0022-032-00A 0.22 0.12 32 15.5 0.16 21.5 60 60 36
VARS0042-040-00A 0.42 0.38 40 3.5 0.12 38 82 53.6 30.3
VARS0077-020-00A 0.77 0.63 20 6.7 0.24 66 75 50 30
VARS0084-030-00A 0.84 0.6 30 6.3 0.2 50.4 75 48.9 30.6
VARS0120-020-00A 1.2 0.5 20 8.4 0.67 65 81 73.4 32
VARS0350-060-00A 3.5 1.6 60 26.3 0.4 350 ∮169.6 ∮169.6 63
VARS0706-014-00A 7.1 2.1 14 52.4 1.03 225.5 115 65 54.5
VARS4520-030-00A 45.2 19 30 71.5 4.3 1350 ∮240   78

Εφαρμογές:

Στις διαδικασίες επιθεώρησης ελαττωμάτων πλακιδίων και συσκευασίας τσιπ, οι περιστροφικοί κινητήρες φωνητικού πηνίου, με ακρίβεια γωνιακής τοποθέτησης εντός ±0,1°, οδηγούν ανιχνευτές επιθεώρησης για την εκτέλεση περιστροφικών σαρώσεων υψηλής συχνότητας και μικρού πλάτους στην επιφάνεια του πλακιδίου. Ο σχεδιασμός του χωρίς μηχανικές δομές μετάδοσης εξαλείφει τα σφάλματα οπισθοδρόμησης και, σε συνδυασμό με την ταχύτητα απόκρισης επιπέδου χιλιοστού του δευτερολέπτου, μπορεί να καταγράψει με ακρίβεια τις λεπτές λεπτομέρειες των κυκλωμάτων τσιπ, επιτυγχάνοντας ανίχνευση ελαττωμάτων επιπέδου νανομέτρων και παρέχοντας βασική υποστήριξη για τον έλεγχο απόδοσης στην κατασκευή ημιαγωγών.

Υψηλής Ακρίβειας Περιστροφικός Κινητήρας Φωνητικής Πηνίου για Εξοπλισμό Επιθεώρησης Δίσκων Ημιαγωγών 0
