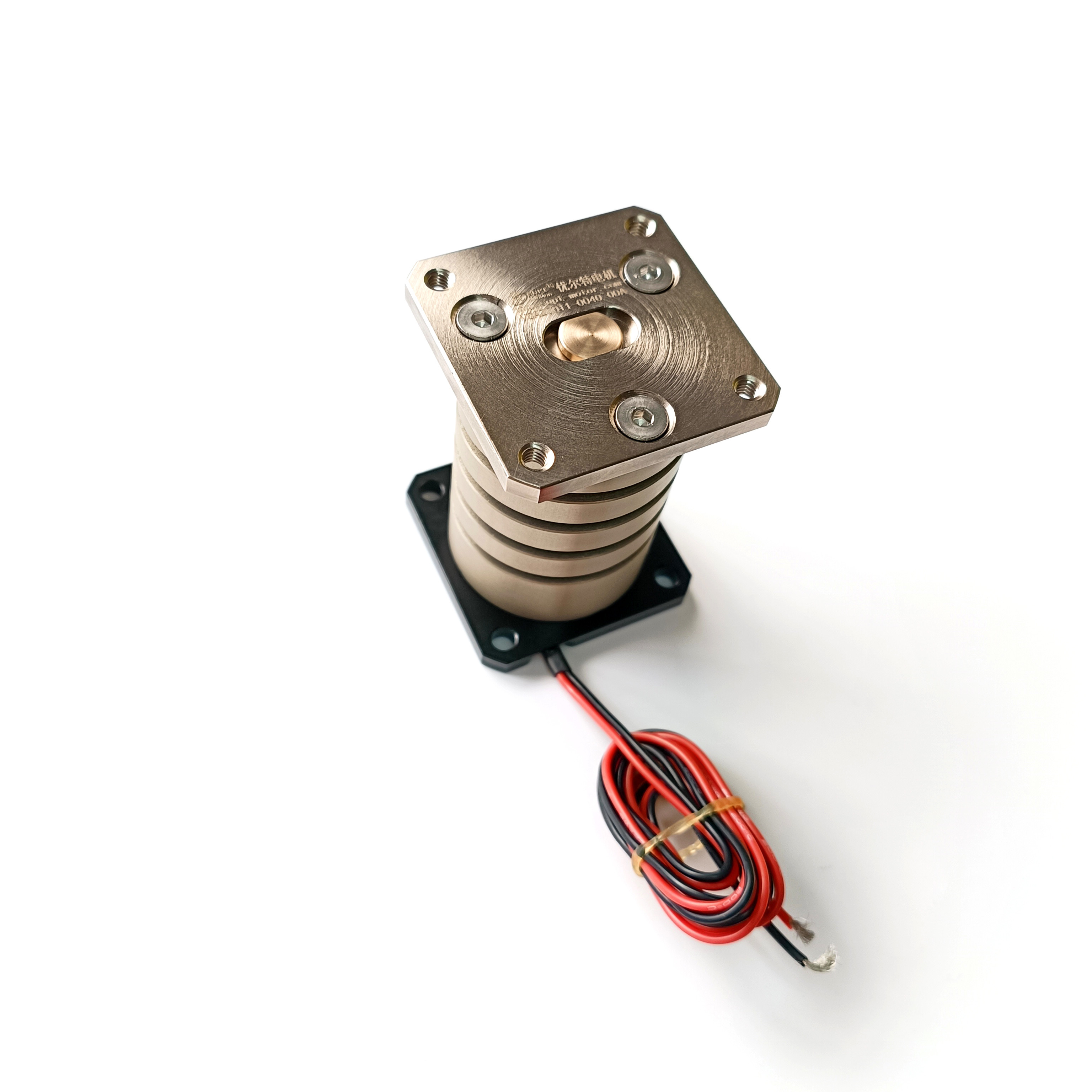

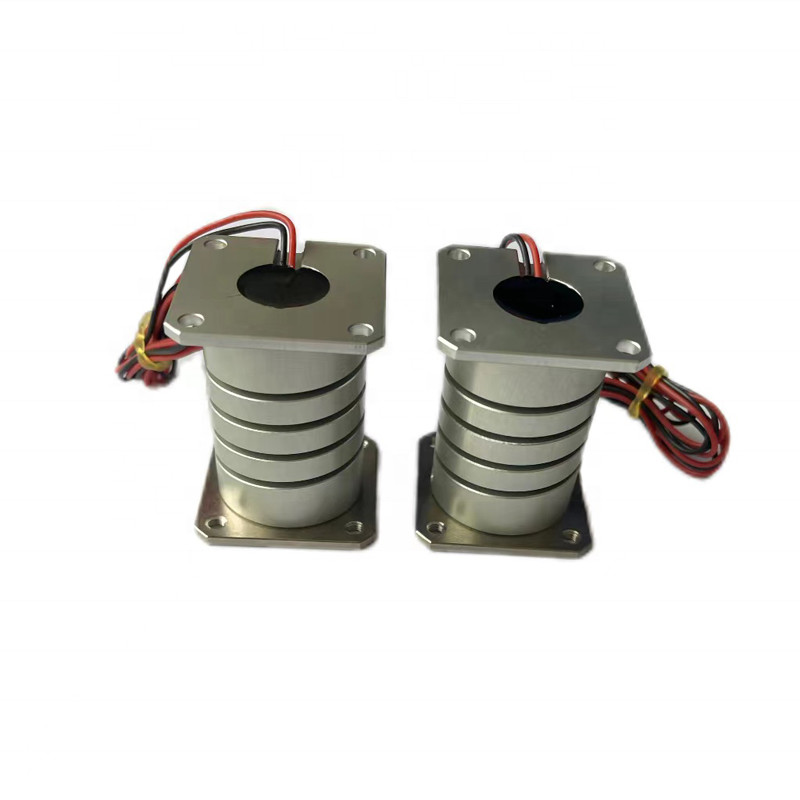

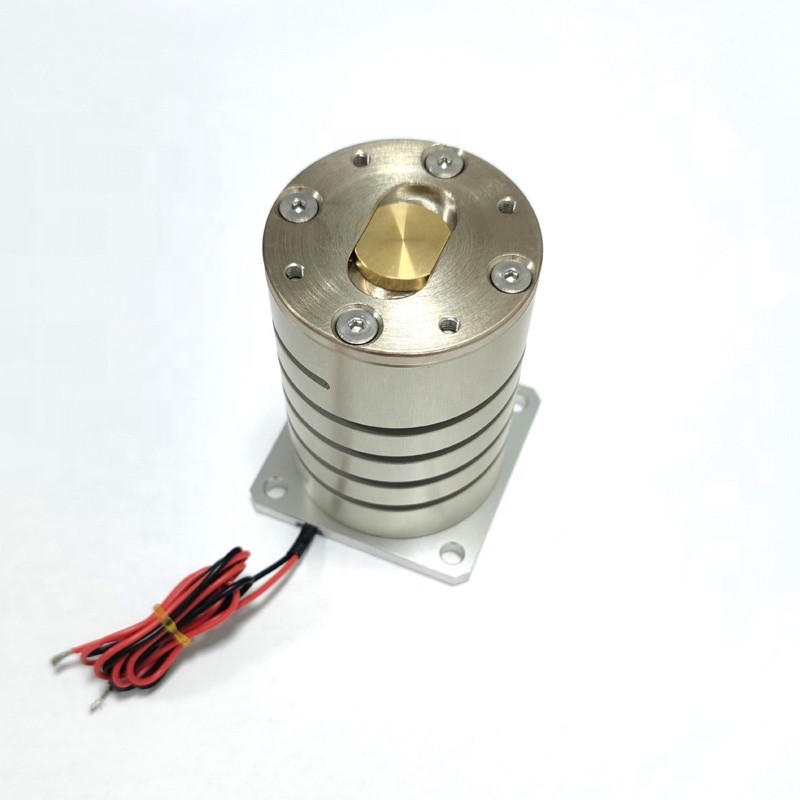

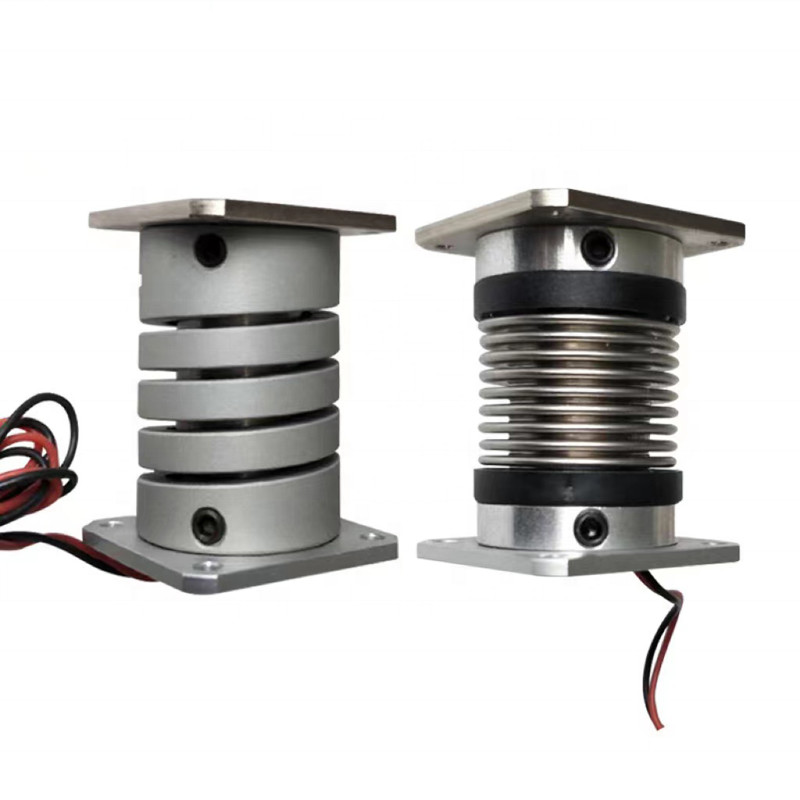

Μηχανές δονήσεων υψηλής ταχύτητας υψηλής ακρίβειας για εξοπλισμό ημιαγωγών
| Τόπος καταγωγής | Κίνα, Σούτζου |
|---|---|
| Μάρκα | SUPT MOTION |
| Πιστοποίηση | ISO9001-2000 |
| Αριθμό μοντέλου | Σειρά VCAZ |
| Ποσότητα παραγγελίας min | 3pcs |
| Τιμή | $124 |
| Συσκευασία λεπτομέρειες | Προσαρμοσμένη συσκευασία κ.λπ. |
| Χρόνος παράδοσης | 1-5 τεμ, 5 ημέρες. >20 τεμ., προς διαπραγμάτευση |
| Όροι πληρωμής | T/T |
| Δυνατότητα προσφοράς | Προς διαπραγμάτευση |
Λεπτομέρειες
| Τύπος κινητήρα | Κινητήρες κραδασμών | Μέγιστη δύναμη | 10N |
|---|---|---|---|
| Πρότυπες προδιαγραφές | Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. | Πιστοποιήσεις | ISO9001 |
| Τρέχον εκκίνησης | 1,6 mA | Ονομαστική τάση | 14,8 V |
| Εύρος κραδασμών | 0,5 mm | Ακρίβεια τοποθέτησης | ±1 μm |
| Κτύπημα | 5-50mm | Μέγιστη ταχύτητα | 2m/s |
Περιγραφή προϊόντων
Περιγραφή προϊόντος:
Ο ενεργοποιητής πηνίου φωνής της σειράς SUPTMOTION VCAZ είναι ένας γραμμικός κινητήρας υψηλής απόδοσης, σχεδιασμένος για εφαρμογές που απαιτούν υψηλή ακρίβεια, γρήγορη απόκριση και συμπαγή ενσωμάτωση. Βασισμένη σε προηγμένη τεχνολογία ηλεκτρομαγνητικής κίνησης, η σειρά VCAZ προσφέρει γραμμική κίνηση άμεσης κίνησης χωρίς μηχανικά εξαρτήματα μετάδοσης, εξασφαλίζοντας εξαιρετική ακρίβεια τοποθέτησης και ομαλή δυναμική απόδοση.
Με την υψηλή απόκριση συχνότητας, την υψηλή ταχύτητα, το μικρό μέγεθος και τη μεγάλη διάρκεια ζωής, ο ενεργοποιητής της σειράς VCAZ είναι ιδανικός για συστήματα αυτοματισμού ακριβείας, εξοπλισμό επεξεργασίας λέιζερ, κατασκευή ημιαγωγών, οπτική ευθυγράμμιση και πλατφόρμες επιθεώρησης υψηλής ταχύτητας.
Ο ενεργοποιητής πηνίου φωνής υψηλής ακρίβειας της σειράς SUPTMOTION VCAZ είναι σχεδιασμένος για προηγμένο εξοπλισμό ημιαγωγών που απαιτεί εξαιρετικά ακριβή τοποθέτηση και γρήγορη δυναμική απόκριση. Διαθέτοντας μια αξονική ηλεκτρομαγνητική δομή άμεσης κίνησης, αυτός ο ενεργοποιητής προσφέρει ομαλή κίνηση, υψηλή ακρίβεια και μηδενικό κενό.
Με υψηλή απόκριση συχνότητας, συμπαγές μέγεθος και μεγάλη διάρκεια ζωής, η σειρά VCAZ είναι ιδανική για συστήματα τοποθέτησης πλακετών, πλατφόρμες επιθεώρησης ημιαγωγών και στάδια μικρο-κίνησης.
Χαρακτηριστικά:
Εξαιρετικά υψηλή ακρίβεια τοποθέτησης
Υψηλή δυναμική απόκριση για κίνηση ακριβείας
Συμπαγής και ελαφρύς σχεδιασμός
Σύστημα άμεσης κίνησης μηδενικού κενού
Μεγάλη διάρκεια λειτουργίας με ελάχιστη συντήρηση
Ομαλός και σταθερός έλεγχος κίνησης
Κατάλληλο για περιβάλλοντα καθαρού δωματίου
Παράμετροι προϊόντος:
| Αριθμός μοντέλου | VCAZ0010-0020-00A | |||
| Παράμετροι πηνίου | Ανοχή | Σύμβολο | Τιμή | Μονάδα |
| DCR | ±10% | R | 9.5 | Ω |
| Τάση αιχμής | τυπική τιμή | Vp | 14.8 | V |
| Μέγιστο ρεύμα | τυπική τιμή | Ip | 1.6 | A |
| Σταθερά δύναμης | ±7.5% | KF | 2.7 | N/A |
| Σταθερά αντίστροφης ΗΜΕ | τυπική τιμή | KD | 2.7 | V/M/Sec |
| Επαγωγή | ±30% | L | 0.37 | mH |
| Παράμετροι ενεργοποιητή | Σύμβολο | Τιμή | Μονάδα | |
| Δύναμη αιχμής | Fp | 4.2 | N | |
| Συνεχής δύναμη ακινητοποίησης | Fc | 2.2 | N | |
| Σταθερά ενεργοποιητή | Ka | 0.87 | N//W | |
| Ηλεκτρική χρονική σταθερά | Te | 0.04 | milli-sec | |
| Pmax | Pp | 24 | W | |
| Διαδρομή | S | 1.5 | mm | |
| Κενό κάθε πλευράς του πηνίου | CL | 0.8 | mm | |
| Θερμική αντίσταση | Oth | 20 | ℃/W | |
| Μέγιστη επιτρεπόμενη θερμοκρασία πηνίου | Tmax | 150 | ℃ | |
| Βάρος πηνίου | WTc | 13 | g | |
| Βάρος μαγνητικού χάλυβα | WTE | 56 | g | |
| Βάρος ενεργοποιητή | WTa | 69 | g | |
Εφαρμογές:
Ο ενεργοποιητής πηνίου φωνής της σειράς SUPTMOTION VCAZ χρησιμοποιείται ευρέως σε συστήματα αυτοματισμού υψηλής ακρίβειας και υψηλής ταχύτητας, όπως:
Εξοπλισμός επεξεργασίας λέιζερ
Έλεγχος άξονα Ζ κεφαλής κοπής λέιζερ
Συστήματα εστίασης λέιζερ
Εξοπλισμός χάραξης και σήμανσης λέιζερ
Κατασκευή ημιαγωγών
Συστήματα τοποθέτησης πλακετών
Εξοπλισμός ακριβούς ευθυγράμμισης
Συστήματα επιθεώρησης και χειρισμού τσιπ
Οπτικά και Φωτονικά Συστήματα
