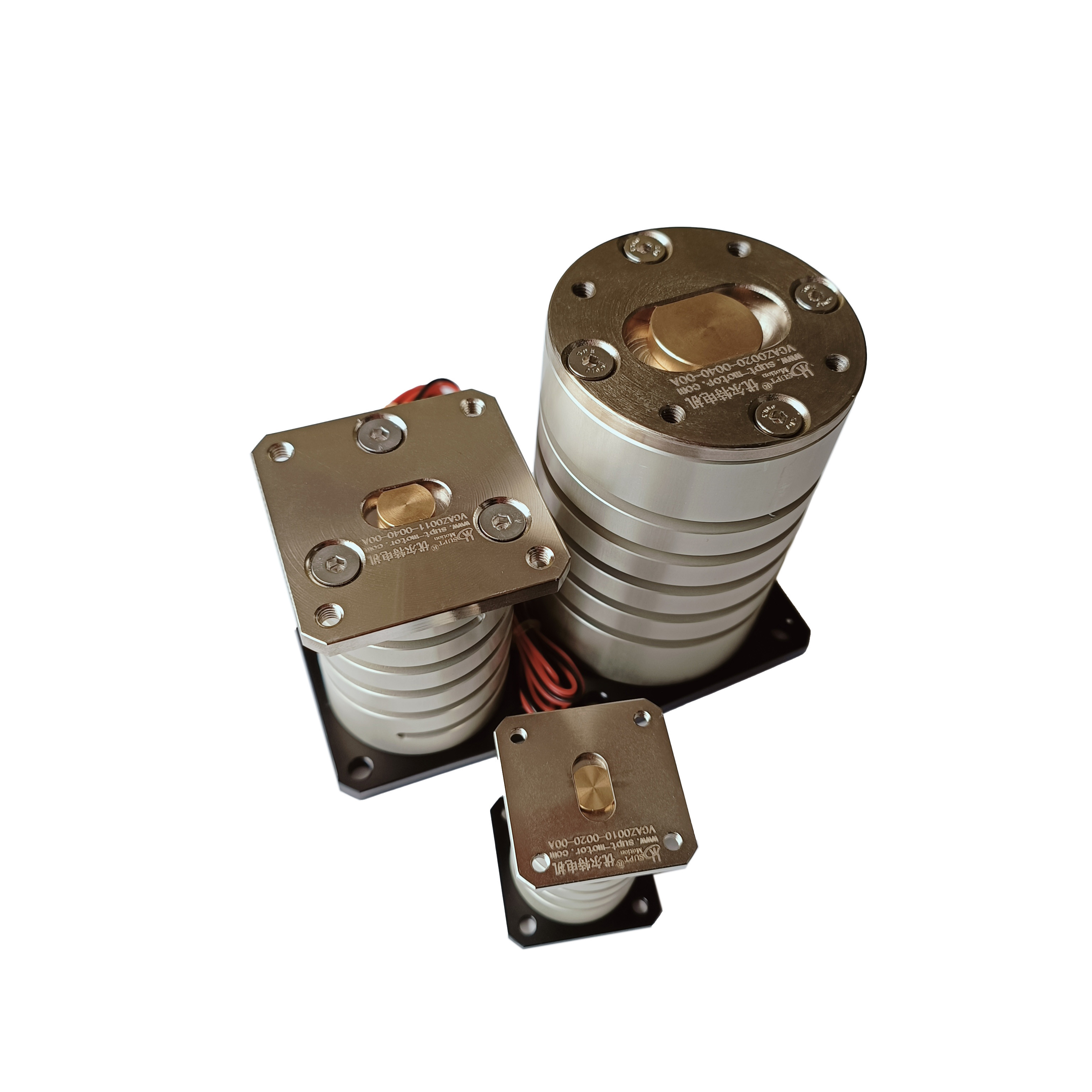

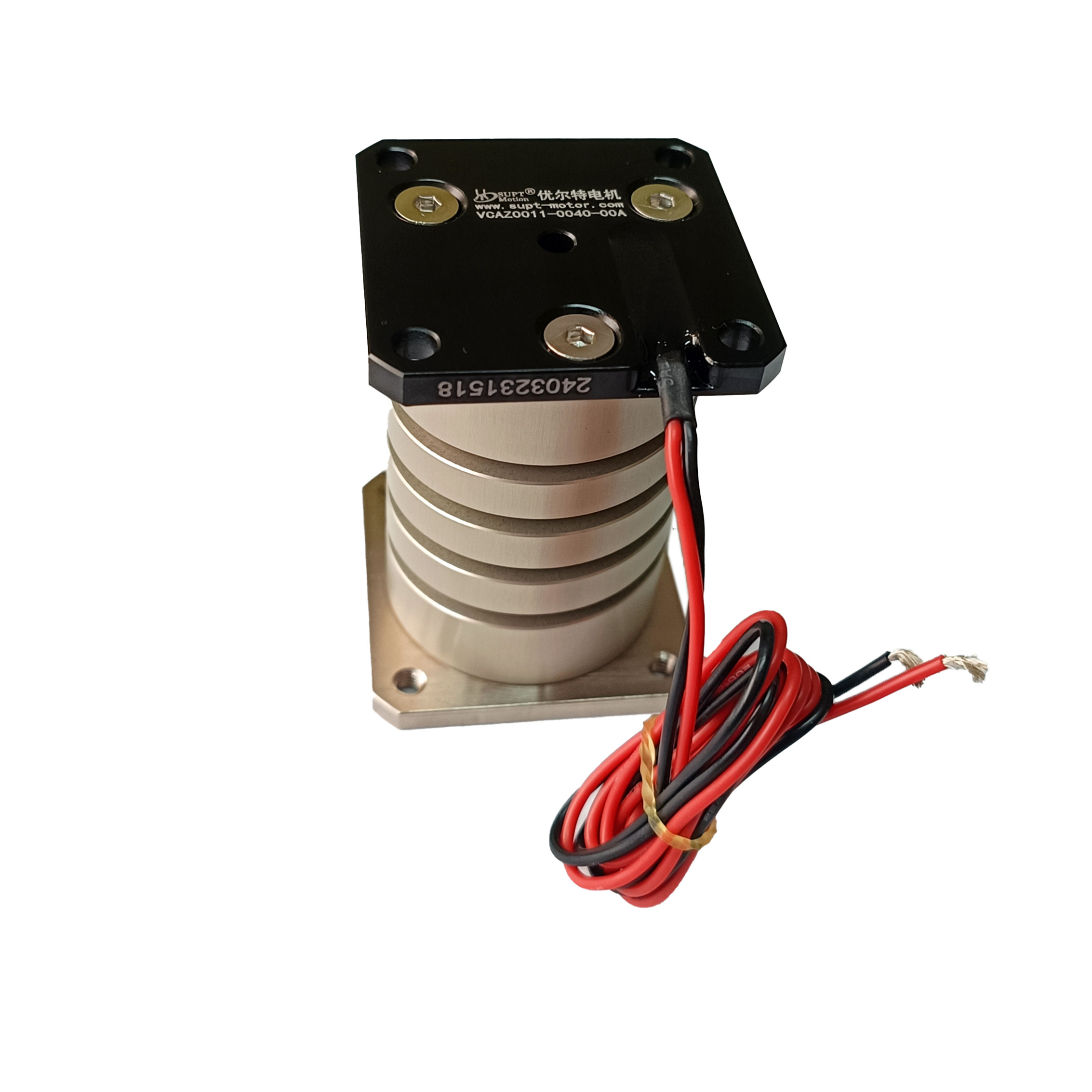

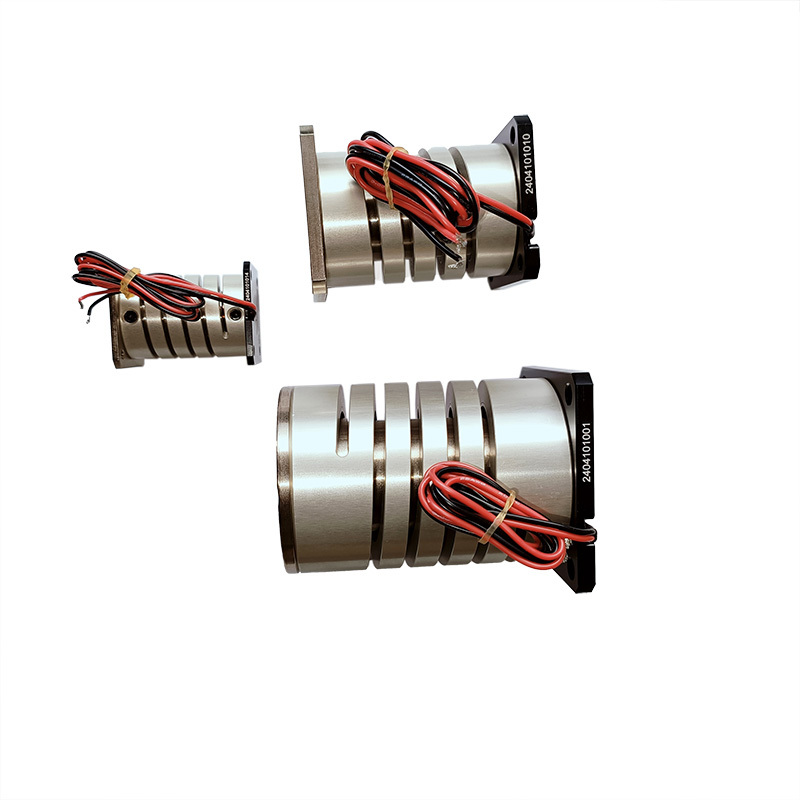

Ενεργοποιητής υψηλής ταχύτητας συμπαγούς κραδασμού φωνητικής τροχιάς για συστήματα αυτοματισμού ακριβείας

  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
Τόπος καταγωγής Κίνα, Σούτζου
Μάρκα SUPT MOTION
Πιστοποίηση ISO9001
Αριθμό μοντέλου Σειρά VCAZ
Ποσότητα παραγγελίας min 1 τεμ
Τιμή $116
Συσκευασία λεπτομέρειες Προσαρμοσμένη συσκευασία κ.λπ.
Χρόνος παράδοσης 1-5 τεμ, 5 ημέρες. >20 τεμ., προς διαπραγμάτευση
Όροι πληρωμής T/T
Δυνατότητα προσφοράς Προς διαπραγμάτευση
Λεπτομέρειες
Τύπος κινητήρα Κινητήρες κραδασμών Μέγιστη δύναμη 10.2N
Πρότυπες προδιαγραφές Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. Τρέχον εκκίνησης 1.6A
Ονομαστική τάση 14,8 V Ισχύς @ Fp 56,3 W
Κτύπημα 1,5 χλστ Βάρος ενεργοποιητή 69 γρ
Ταχύτητα Ψηλά Συνεχής δύναμη 2.2n
Τύπος Μικροκινητήρας Δυνατότητα προστασίας Εντελώς κλειστό
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Περιγραφή προϊόντος:

Ο συμπαγής ενεργοποιητής πηνίου φωνής δόνησης SUPTMOTION VCAZ είναι ένας γραμμικός κινητήρας πηνίου φωνής υψηλής απόδοσης, σχεδιασμένος για συστήματα αυτοματισμού ακριβείας που απαιτούν ακριβή έλεγχο κίνησης εντός περιορισμένου χώρου εγκατάστασης. Ο σύγχρονος εξοπλισμός αυτοματισμού που χρησιμοποιείται σε βιομηχανίες όπως η κατασκευή ημιαγωγών, η συναρμολόγηση ηλεκτρονικών, η οπτική ευθυγράμμιση και η επιθεώρηση ακριβείας, συχνά απαιτεί συμπαγείς κινητήρες δόνησης ικανούς για υψηλή ταχύτητα και υψηλή ακρίβεια.
Αυτός ο συμπαγής κινητήρας πηνίου φωνής δόνησης προσφέρει ταχεία δυναμική απόκριση. Η εξαιρετική απόδοση επιτάχυνσης επιτρέπει στα συστήματα αυτοματισμού να επιτυγχάνουν ταχείες κινήσεις έναρξης-διακοπής και ακριβείς ρυθμίσεις θέσης, καθιστώντας τον ιδανική επιλογή για εφαρμογές που απαιτούν σύντομους κύκλους και υψηλή παραγωγική αποδοτικότητα.
Διαθέτοντας συμπαγή δομικό σχεδιασμό, ο κινητήρας πηνίου φωνής δόνησης ενσωματώνεται απρόσκοπτα σε πλατφόρμες μικρο-τοποθέτησης, ρομποτικές μονάδες και συμπαγή συστήματα αυτοματισμού. Παρά το μικρό του αποτύπωμα, αυτός ο ενεργοποιητής προσφέρει υψηλή πυκνότητα δύναμης, παρέχοντας ισχυρή ώθηση για εφαρμογές κίνησης υψηλής ακρίβειας.

Χαρακτηριστικά:

Τύπος: Κινητήρας Δόνησης, Κινητήρας Πηνίου Φωνής με Εύκαμπτο Δίσκο Δόνησης, Κινητήρας Πηνίου Φωνής Δόνησης

1. Συμπαγής σχεδιασμός ενεργοποιητή πηνίου φωνής

2. Δυνατότητα τοποθέτησης υψηλής ακρίβειας

3. Γρήγορη απόκριση και υψηλή επιτάχυνση

4. Ομαλή γραμμική κίνηση άμεσης κίνησης

5. Μεγάλη διάρκεια ζωής και αξιόπιστη απόδοση

Παράμετροι προϊόντος:

Διαδρομή: 1,5 mm
Συνεχής Δύναμη: 2,2 N
Μέγιστη Δύναμη: 10,2 N
Επαναληψιμότητα: ±0,5 μm
Μέγιστη Ταχύτητα: 1,8 m/s
Απόκριση Συχνότητας: 250 Hz



Αριθμός Μοντέλου VCAZ0010-0020-00A
Παράμετροι πηνίου Ανοχή Σύμβολο Τιμή Μονάδα
DCR ±10% R 9,5 Ω
Μέγιστη Τάση τυποποιημένη τιμή Vp 14,8 V
Μέγιστο ρεύμα τυποποιημένη τιμή Ip 1,6 A
Σταθερά δύναμης ±7,5% KF 2,7 N/A
Σταθερά αντίστροφης ΗΜΕ τυποποιημένη τιμή KD 2,7 V/M/Sec
Επαγωγή ±30% L 0,37 mH
Παράμετροι ενεργοποιητή Σύμβολο Τιμή Μονάδα
Μέγιστη δύναμη Fp 10,2 N
Συνεχής δύναμη ακινητοποίησης Fc 2,2 N
Σταθερά ενεργοποιητή Ka 0,87 N//W
Ηλεκτρική χρονική σταθερά Te 0,04 milli-sec
Pmax Pp 24 W
Διαδρομή S 1,5 mm
Εκκαθάριση κάθε πλευράς του πηνίου CL 0,8 mm
Θερμική αντίσταση Oth 20 ℃/W
Μέγιστη επιτρεπόμενη θερμοκρασία πηνίου Tmax 150 ℃
Βάρος πηνίου WTc 13 g
Βάρος μαγνητικού χάλυβα WTE 56 g
Βάρος ενεργοποιητή WTa 69 g



Ενεργοποιητής υψηλής ταχύτητας συμπαγούς κραδασμού φωνητικής τροχιάς για συστήματα αυτοματισμού ακριβείας 0

Εφαρμογές:

1. Συστήματα αυτοματισμού ακριβείας

2. Στάδια μικρο-τοποθέτησης

3. Εξοπλισμός συναρμολόγησης ηλεκτρονικών

4. Συστήματα επιθεώρησης ημιαγωγών



Η κύρια εφαρμογή ενός κινητήρα πηνίου φωνής:
1. Βιομηχανία ημιαγωγών: Καλωδίωση, κοπή, διάτρηση, συστήματα μεταφοράς, συγκόλληση, ρομποτική.
2. Λειτουργία βαλβίδων στο πεδίο: Βαλβίδες μέτρησης τύπου, συστήματα δοκιμής πίεσης, χημική βαλβίδα πνευματική
σύστημα έγχυσης.
3. Βιομηχανία μικρομηχανών: Συστήματα τροφοδοσίας, μικροδιάτρηση, ακριβής σφράγιση.
4. Σύστημα δόνησης: Τραπέζι δόνησης, πλατφόρμα δόνησης.
5. Ιατρικός τομέας: Σύστημα μικρο-έγχυσης, αναπνευστικός εξοπλισμός, εξοπλισμός δοκιμών.
6. Τεχνολογία αεροπορίας: Σύστημα ελέγχου πτήσης, σύστημα ανάδρασης πιλότου.
7. Τομέας εμπορικής χρήσης: Αντλία ψύξης υπολογιστή, σύστημα αυτόματης εστίασης μικροσκοπικής κάμερας.
8. Βιομηχανία αυτοματισμού: Εξοπλισμός λέιζερ, διανομέας, εξοπλισμός δοκιμών, μηχανήματα κλωστοϋφαντουργίας.



Ενεργοποιητής υψηλής ταχύτητας συμπαγούς κραδασμού φωνητικής τροχιάς για συστήματα αυτοματισμού ακριβείας 1
