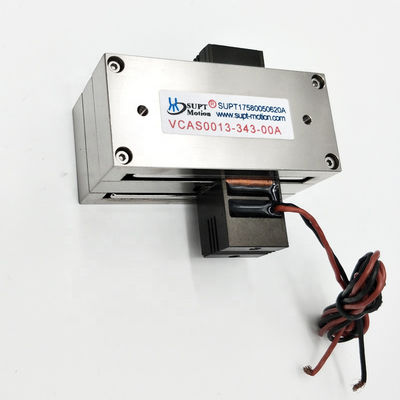

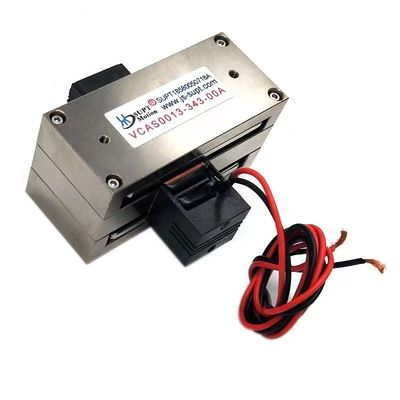

Διάδρομος 74,7mm ακτινογραμμικός ενεργοποιητής σπείρας φωνής για χειρισμό ημιαγωγών

  • Long Travel 74.7mm Rectilinear Voice Coil Actuator For Semiconductor Handling
  • Long Travel 74.7mm Rectilinear Voice Coil Actuator For Semiconductor Handling
  • Long Travel 74.7mm Rectilinear Voice Coil Actuator For Semiconductor Handling
  • Long Travel 74.7mm Rectilinear Voice Coil Actuator For Semiconductor Handling
Τόπος καταγωγής Κίνα, Σούτζου
Μάρκα SUPT MOTION
Πιστοποίηση CE, ISO9001
Αριθμό μοντέλου Σειρά VCAS
Ποσότητα παραγγελίας min 2 τεμ
Τιμή $99-$230
Συσκευασία λεπτομέρειες Προσαρμοσμένη συσκευασία κ.λπ.
Χρόνος παράδοσης 1-5 τεμ, 5 ημέρες. >20 τεμ., προς διαπραγμάτευση
Όροι πληρωμής T/T
Δυνατότητα προσφοράς Προς διαπραγμάτευση
Λεπτομέρειες
Δυνατότητα προστασίας Εντελώς κλειστό Αριθμό μοντέλου VCAS0002-0747-00A
Μέθοδος Ελέγχου Ηλεκτρονικός Συνολικό εγκεφαλικό επεισόδιο 74.7mm
Κατασκευή Μόνιμος Μαγνήτης Μέγιστη δύναμη 2.1Ν
Μέγεθος 100,5×42,6×37 χλστ Λέξεις-κλειδιά Λεωνικοί κινητήρες φωνητικής τροχιάς
Δυναμικό 11.3V βάρος του πηνίου 15G
Ταχύτητα Υψηλή ταχύτητα (rpm)
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Περιγραφή προϊόντος:

Ο ενεργοποιητής γραμμικού πηνίου φωνής SUPT MOTION VCAS0002-0747-00A διατηρεί ένα συμπαγές ορθογώνιο προφίλ, ενώ διαθέτει ένα ελαφρύ πηνίο φωνής, σύντομο χρόνο απόκρισης και υψηλή συχνότητα. Διαθέτει διαδρομή 74,7 χλστ. Με μέγιστη ώθηση 2,1 N και συνεχή ώθηση 1,3 N, αυτός ο ενεργοποιητής είναι βελτιστοποιημένος για εφαρμογές τοποθέτησης μακράς διαδρομής, χαμηλής τριβής σε τοποθέτηση και τοποθέτηση, χειρισμό γκοφρέτας ημιαγωγών και εξαρτήματα μέτρησης ακριβείας.
Ο σχεδιασμός του κινούμενου πηνίου εξαλείφει τη μαγνητική έλξη, με αποτέλεσμα την εξαιρετικά ομαλή κίνηση χωρίς φαινόμενα οδοντωτών τροχών.
Στην επιθεώρηση ημιαγωγών, απαιτούνται γραμμικοί ενεργοποιητές μακράς διαδρομής για τη σάρωση μεγάλων τσιπ ή την οδήγηση ανιχνευτών σε πλακίδια. Το VCAS0002-0747-00A μπορεί να αντικαταστήσει απευθείας κυλίνδρους αέρα ή μολύβδινους κοχλίες, προσφέροντας μεγαλύτερη αξιοπιστία και υποστηρίζοντας λειτουργία κλειστού βρόχου με γραμμικούς κωδικοποιητές.
Οι ορθογώνιοι κινητήρες γραμμικού πηνίου φωνής χρησιμοποιούνται συνήθως για την κατασκευή πλατφορμών κίνησης XY. Μπορούν επίσης να σχεδιαστούν σε αρθρωτή διαμόρφωση και να προσαρμοστούν σε συγκεκριμένες απαιτήσεις. Ο σχεδιασμός της ορθογώνιας διατομής του επιτρέπει την παράλληλη τοποθέτηση των σταδίων XY χωρίς σημαντική αύξηση του συνολικού ύψους. Ο ενεργοποιητής δεν δημιουργεί μαγνητικές παρεμβολές εντός της περιοχής εργασίας, καθιστώντας τον κατάλληλο για ευαίσθητη δέσμη ηλεκτρονίων ή οπτικά όργανα.
Για ΚΑΕ που απαιτούν έναν απλό, στιβαρό γραμμικό κινητήρα για να επιτύχουν τοποθέτηση μακράς διαδρομής και ελαφρού φορτίου, το VCAS0002-0747-00A μειώνει τον χρόνο σχεδιασμού ενώ βελτιώνει την ποιότητα της κίνησης.

Χαρακτηριστικά:

  • Δύναμη κορυφής: 2,1 Β

  • Συνεχής Δύναμη @25℃: 1,3 N

  • Συνολική διαδρομή: 74,7 mm

  • Μέγιστη τάση: 11,3 V

  • Πίσω σταθερά EMF: 1,3 V/m/s

  • Βάρος πηνίου: 15 g

  • Διαστάσεις (Μ×Π×Υ):100,5×42,6×37 χλστ

Παράμετροι προϊόντος:

Μοντέλο προϊόντος Δύναμη Κορυφής
(Ν)		 Συνεχής Δύναμη
στους 25℃(N)		 Ολικό Εγκεφαλικό
(mm)		 Μέγιστη τάση
(V)		 Πίσω σταθερά EMF
(V/m/s)		 Βάρος του πηνίου
(σολ)		 Μήκος
(mm)		 Πλάτος
(mm)		 Υψος
(mm)
VCAS0002-0498-00A 2.1 1.3 50 11.3 1.3 15 72 42.6 33
VCAS0002-0747-00A 2.1 1.3 74,7 11.3 1.3 15 100,5 42.6 37
VCAS0006-0030-00A 6.1 3.2 3 13.3 4.6 18.2 25.1 34.1 27
VCAS0006-0099-00A 6.1 3.2 10 13.7 4.6 18.2 33.5 34.1 26.9
VCAS0013-0343-00A 13 8 34.3 12.6 5.8 40 68.3 60 34.8
VCAS0065-1000-00A 65 22.4 100 28.7 9.7 135 170 59.6 81,9





VCAS0002-0747-00A:

Παράμετρος αξία Παράμετρος αξία
Μοντέλο VCAS0002-0747-00A Μέγιστη ώθηση 2.1Ν
Συνεχής ώθηση (25°C) 1,3Ν Ολικό εγκεφαλικό 74,7 χλστ
Μέγιστη Τάση 11,3 V Back-EMF σταθερά 1,3V/m/s
Μήκος 100,5 χλστ Πλάτος 42,6 χλστ
Υψος 37 χιλιοστά Βάρος πηνίου 15 γρ

Εφαρμογές:

1. Ανίχνευση γκοφρέτας ημιαγωγών

2. Επιλογή ακριβείας

3.Δοκιμή μετρητή μεγάλης τάσης

4.Τοποθέτηση μικροσυναρμολόγησης

5. Συστήματα μέτρησης σάρωσης



Η κύρια εφαρμογή ενός κινητήρα πηνίου φωνής:
1. Βιομηχανία ημιαγωγών: Καλωδίωση, κοπή, διάτρηση, συστήματα μεταφοράς, συγκόλληση, ρομποτική.
2. Λειτουργία βαλβίδων στο χωράφι: Βαλβίδες μέτρησης τύπου, συστήματα δοκιμής πίεσης, σύστημα έγχυσης χημείας πνευματικής βαλβίδας.
3. Βιομηχανία Micro Machine: Συστήματα τροφοδοσίας, μικρογεώτρηση, σφράγιση ακριβείας.
4. Σύστημα δόνησης: Τραπέζι δόνησης, πλατφόρμα δόνησης.
5. Ιατρικός τομέας: Σύστημα μικρο-έγχυσης, αναπνευστικός εξοπλισμός, εξοπλισμός δοκιμών.
6. Τεχνολογία Αεροπορίας: Σύστημα ελέγχου πτήσης, σύστημα ανατροφοδότησης πιλότων.
7. Πεδίο εμπορικής χρήσης: Μικροσκοπικό σύστημα αυτόματης εστίασης κάμερας αντλίας ψύξης υπολογιστή.
8. Βιομηχανία αυτοματισμού: Εξοπλισμός λέιζερ, διανομέας, εξοπλισμός δοκιμής, κλωστοϋφαντουργικά μηχανήματα.
