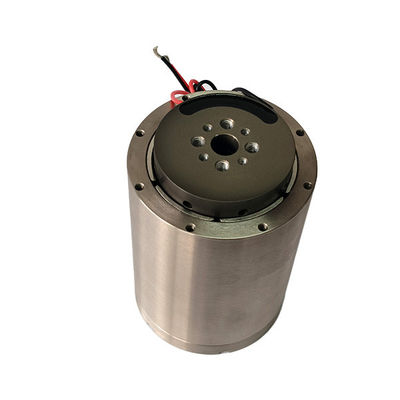

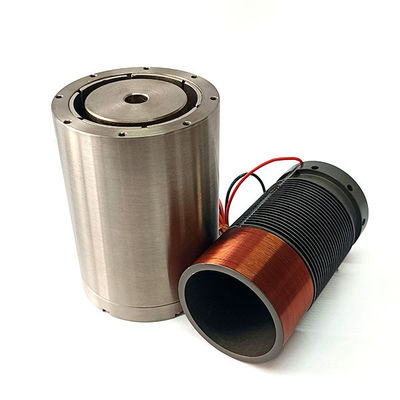

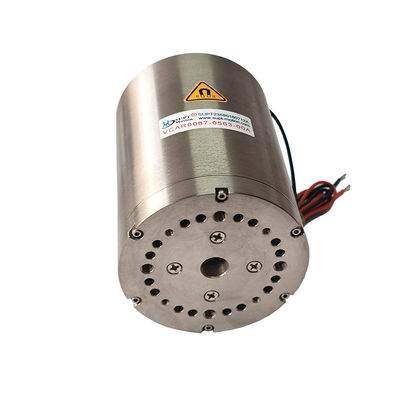

10.5N 10mm Στροχός Υψηλής Πυκνότητας Δυναμίας κυλινδρική VCM για την απόδοση ακριβείας

  • 10.5N 10mm Stroke High Force Density Cylindrical VCM For Precision Dispensing
  • 10.5N 10mm Stroke High Force Density Cylindrical VCM For Precision Dispensing
  • 10.5N 10mm Stroke High Force Density Cylindrical VCM For Precision Dispensing
  • 10.5N 10mm Stroke High Force Density Cylindrical VCM For Precision Dispensing
Τόπος καταγωγής Jiangsu, Κίνα
Μάρκα SUPT
Πιστοποίηση ISO9001
Αριθμό μοντέλου VCAR0011-0100-00A
Ποσότητα παραγγελίας min ≥3
Τιμή $150.00/pieces
Συσκευασία λεπτομέρειες Καρτόνια συσκευασίες κλπ.
Χρόνος παράδοσης Γενική παράδοση 5-7 ημερών, γρήγορη 3-5 ημερών, χύδην διαπραγματεύεται
Όροι πληρωμής T/T
Δυνατότητα προσφοράς Διαπραγματεύσιμος
Λεπτομέρειες
Εγγύηση 3 μηνών-1 έτους τύπος Μικροκινητήρας
Ροπή Αιτήσεις Κατασκευή Μόνιμος Μαγνήτης
Μοντέλο προϊόντος VCAR0011-0100-00A Δυνατότητα προστασίας Εντελώς κλειστό
Ταχύτητα (rpm) Υψηλή ταχύτητα Δύναμη κορύφους ((N) 10.5
Μέγιστη διαδρομή ((mm) 10 κινητήρας συναισθητικού ((V) 43.8
Δοκιμαστικό όχημα 20 Dia στατών (χιλ.) 31
Συνεχή δύναμη (N) 2.9
Επισημαίνω

10.5N υψηλής πυκνότητας δύναμης VCM

,

10 mm κύλινδρος κινητήρας φωνητικής τροχιάς

,

κινητήρας κυλινδρικής φωνής με ακριβή διανομή
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων





Περιγραφή προϊόντος




Ο κινητήρας πηνίου φωνής SUPT MOTION VCAR0011-0100-00A επιτυγχάνει εξαιρετική ισορροπία μεταξύ ώσης και διαδρομής, παρέχοντας μέγιστη ώθηση 10,5 N και συνολική διαδρομή 10 mm—όλα ενσωματωμένα σε στάτορα με διάμετρο μόλις 31 mm. Αυτός ο κινητήρας πηνίου φωνής υψηλής ώσης έχει σχεδιαστεί για εφαρμογές που απαιτούν σταθερή εφαρμογή δύναμης, όπως διανομή ακριβείας, βαλβίδες jet και άξονες Z σε αυτοματοποιημένη συναρμολόγηση.
Ο κινητήρας πηνίου φωνής παρέχει συνεχή ώθηση 2,9 N στους 25°C και μπορεί να αντέξει επαναλαμβανόμενους κύκλους διανομής χωρίς υπερθέρμανση. Μια σταθερά back-EMF 3,5 V/m/s παρέχει προβλέψιμη ανάδραση ταχύτητας. Με βάρος πηνίου φωνής 20 g και μέγιστη τάση λειτουργίας 43,8 V, αυτός ο κινητήρας είναι κατάλληλος για σερβοκινητήρες υψηλής τάσης.
Σε εφαρμογές διανομής ακριβείας - όπως κόλλες, πάστα συγκόλλησης ή ιατρικά υγρά - η σταθερή ώθηση της βελόνας εξασφαλίζει ομοιόμορφους όγκους διανομής και αποτρέπει τη φθορά του υποστρώματος. Το VCAR0011-0100-00A διαθέτει σχεδίαση άμεσης μετάδοσης κίνησης, χωρίς κιβώτιο ταχυτήτων που εξαλείφει τις δυνάμεις ολίσθησης και την οπισθοδρόμηση που σχετίζονται με τις βίδες ή τα πνευματικά συστήματα, παρέχοντας ομαλό, ακριβή και αναλογικό έλεγχο της κίνησης. Η διαδρομή του 10 mm προσαρμόζεται σε ένα ευρύ φάσμα υψών του τεμαχίου εργασίας.

Αυτός ο κινητήρας φωνητικού πηνίου έχει εξαιρετικά καλή απόδοση σε εφαρμογές με μαλακή προσγείωση, επιτρέποντας τον ακριβή έλεγχο της ασκούμενης δύναμης και την ήπια επαφή με εξαρτήματα ακριβείας. Βοηθά στη βελτίωση των ρυθμών απόδοσης σε εφαρμογές όπως η τοποθέτηση τσιπ ημιαγωγών και η τοποθέτηση LED.
Το κυλινδρικό περίβλημά του διευκολύνει την εγκατάσταση σε συστήματα σκελετών ή σε μηχανήματα συναρμολόγησης πολλαπλών κεφαλών. Είναι η προτιμώμενη επιλογή των κατασκευαστών πρωτότυπου εξοπλισμού (OEM) για αξιόπιστους κινητήρες γραμμικού πηνίου φωνής υψηλής ταχύτητας κύκλου.





Προδιαγραφές:

Δύναμη κορυφής: 10,5 Β

Συνεχής Δύναμη @25℃: 2,9 N

Συνολική διαδρομή: 10 mm

Μέγιστη τάση: 43,8 V

Πίσω σταθερά EMF: 3,5 V/m/s

Βάρος πηνίου: 20 g

Διάμετρος στάτη: 31 mm

Μήκος: 26,8 mm



Τεχνικές παράμετροι:



Μοντέλο προϊόντος Δύναμη Κορυφής
(Ν)		 Συνεχής Δύναμη
στους 25℃(N)		 Ολικό Εγκεφαλικό
(mm)		 Μέγιστη τάση
(V)		 Πίσω σταθερά EMF
(V/m/s)		 Βάρος του πηνίου
(σολ)		 Διάμετρος στάτορα (mm) Το Μήκος
(mm)
VCAR0001-0064-00A 0,88 0,28 6.4 6.9 0,29 3 9.5 17.7
VCAR0001-0010-00A 0,73 0,42 1 4.8 0,6 2.7 24 11.2
VCAR00025-0127-00A 2,55 0,81 12.7 11.6 0,77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1,88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5,72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9,75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75,7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40,5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5,87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46,5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35,9
VCAR0044-0249-00A 44 11.7 24.9 44,9 8.88 65,9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21,67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56,5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111,8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56,8 49,8 114 24.5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142,6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7



Εφαρμογές:

1.Βαλβίδες εκτόξευσης ακριβείας


2.Διανομή πάστας συγκόλλησης


3.Κόλλα μικρο-διανομής


4. Μαλακή προσγείωση pick-and-place


5.Συνδέστε τον άξονα Z
