44.8mm μακροχρόνιας ροής μικροκύλινδρος κινητήρας φωνητικής τροχιάς για συστήματα σάρωσης

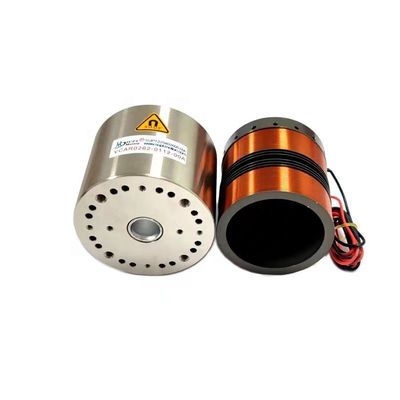

  • 44.8mm Long Stroke Micro Cylindrical Voice Coil Motor For Scanning Systems

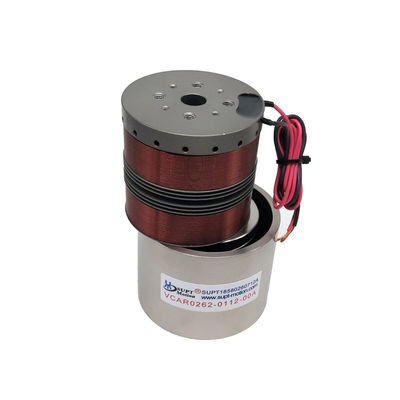

  • 44.8mm Long Stroke Micro Cylindrical Voice Coil Motor For Scanning Systems
  • 44.8mm Long Stroke Micro Cylindrical Voice Coil Motor For Scanning Systems
Τόπος καταγωγής Jiangsu, Κίνα
Μάρκα SUPT
Πιστοποίηση ISO9001
Αριθμό μοντέλου VCAR0022-0448-00A
Ποσότητα παραγγελίας min ≥2
Τιμή $180.00/pieces
Συσκευασία λεπτομέρειες Καρτόνια συσκευασίες κλπ.
Χρόνος παράδοσης Γενική παράδοση 5-7 ημερών, γρήγορη 3-5 ημερών, χύδην διαπραγματεύεται
Όροι πληρωμής T/T
Δυνατότητα προσφοράς Διαπραγματεύσιμος
Λεπτομέρειες
Εγγύηση 3 μηνών-1 έτους τύπος Μικροκινητήρας
Ροπή Αιτήσεις Κατασκευή Μόνιμος Μαγνήτης
Μοντέλο προϊόντος VCAR0022-0448-00A Δυνατότητα προστασίας Εντελώς κλειστό
Ταχύτητα (rpm) Υψηλή ταχύτητα Δύναμη κορύφους ((N) 22
Μέγιστη διαδρομή ((mm) 44.8 κινητήρας συναισθητικού ((V) 14.3
Δοκιμαστικό όχημα 52 Dia στατών (χιλ.) 48
Συνεχή δύναμη (N) 11.4
Επισημαίνω

Κινητήρας VCM μακράς διαδρομής 44

,

8 mm

,

κινητήρας μικροκυλινδρικού πηνίου φωνής
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων





Περιγραφή προϊόντος



Ο SUPT NOTION VCAR0022-0448-00A είναι ένας κινητήρας κυλινδρικού πηνίου φωνής μεγάλης διαδρομής που παρέχει μέγιστη ώθηση 22 N σε εύρος διαδρομής έως και 44,8 mm. Αυτός ο ενεργοποιητής έχει σχεδιαστεί ειδικά για συστήματα σάρωσης, οπτικές γραμμές καθυστέρησης και γραμμικά στάδια ακριβείας που απαιτούν μεγάλες διαδρομές χωρίς την ανάγκη περίπλοκων περιστροφικών σε γραμμικών μετατροπών.

Αυτός ο κινητήρας πηνίου φωνής παρέχει συνεχή ώθηση 11,4 N στους 25°C, ικανοποιώντας τις απαιτήσεις συνεχούς σάρωσης ή παλινδρομικής κίνησης. Μια σταθερά back-EMF 4 V/m/s εξασφαλίζει εξαιρετική γραμμικότητα ανάδρασης ταχύτητας. Το πηνίο φωνής ζυγίζει 52 g και η μέγιστη τάση λειτουργίας του κινητήρα είναι μόνο 14,3 V, καθιστώντας εύκολη την οδήγηση με τυπικούς ενισχυτές.

Συνολικές διαστάσεις: διάμετρος στάτορα 48 mm, μήκος 75,7 mm.

Στα συστήματα οπτικής τομογραφίας συνοχής (OCT) ή σάρωσης λέιζερ, οι γραμμικοί ενεργοποιητές με μακρά διαδρομή και ομαλή κίνηση είναι κρίσιμοι. Αυτό το μοντέλο κινητήρα πηνίου φωνής παρέχει άμεση κίνηση χωρίς οπισθοδρόμηση χωρίς την ανάγκη για βίδες ή ιμάντες. Αυτό έχει ως αποτέλεσμα υψηλότερη γραμμικότητα σάρωσης και μειωμένο μηχανικό θόρυβο.

Αυτός ο κινητήρας είναι επίσης ιδανικός για μετρητές ακριβείας και συστήματα μέτρησης, όπου οι ανιχνευτές πρέπει να ταξιδεύουν έως και 44,8 mm για τη μέτρηση των χαρακτηριστικών εξαρτημάτων. Ο σχεδιασμός απευθείας μετάδοσης κίνησης εξασφαλίζει μηδενική αντίστροφη αντίδραση, βελτιώνοντας έτσι την επαναληψιμότητα των μετρήσεων. Σε συστήματα ενεργής ανάρτησης ή ακύρωσης κραδασμών καθίσματος, η ώθηση 22 N μπορεί να εξουδετερώσει τις διαταραχές χαμηλής συχνότητας σε βαρύτερα συστήματα.





Προδιαγραφές:

Δύναμη κορυφής: 22 Β

Συνεχής Δύναμη @25℃: 11,4 N

Συνολική διαδρομή: 44,8 mm

Μέγιστη τάση: 14,3 V

Πίσω σταθερά EMF: 4 V/m/s

Βάρος πηνίου: 52 g

Διάμετρος στάτη: 48 mm

Μήκος: 75,7 mm

Τεχνικές παράμετροι:



Μοντέλο προϊόντος Δύναμη Κορυφής
(Ν)		 Συνεχής Δύναμη
στους 25℃(N)		 Ολικό Εγκεφαλικό
(mm)		 Μέγιστη τάση
(V)		 Πίσω σταθερά EMF
(V/m/s)		 Βάρος του πηνίου
(σολ)		 Διάμετρος στάτορα (mm) Το Μήκος
(mm)
VCAR0001-0064-00A 0,88 0,28 6.4 6.9 0,29 3 9.5 17.7
VCAR0001-0010-00A 0,73 0,42 1 4.8 0,6 2.7 24 11.2
VCAR00025-0127-00A 2,55 0,81 12.7 11.6 0,77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1,88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5,72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9,75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75,7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40,5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5,87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46,5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35,9
VCAR0044-0249-00A 44 11.7 24.9 44,9 8.88 65,9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21,67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56,5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111,8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56,8 49,8 114 24.5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142,6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7



Εφαρμογές:

1. Οπτική τομογραφία συνοχής (OCT)



2. Γραμμές καθυστέρησης σάρωσης λέιζερ



3. Γραμμική μέτρηση ακριβείας



4.3D σάρωση επαφών



5.Ενεργή ακύρωση κραδασμών καθίσματος
