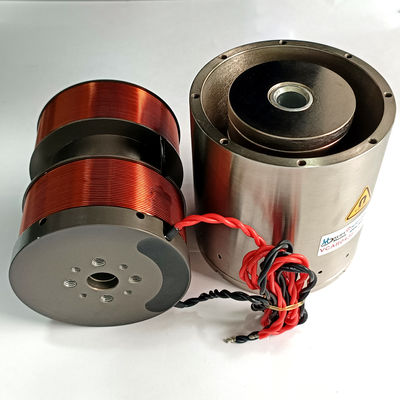

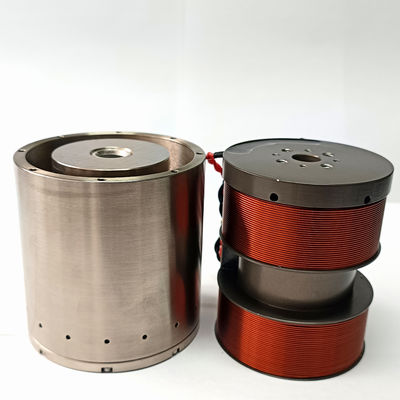

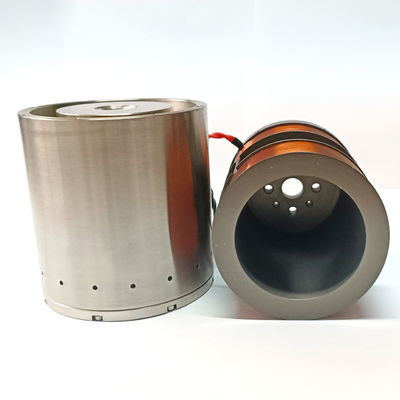

Κυλινδρικός φωνητικός κινητήρας υψηλής ταχύτητας 56,3 mm εξαιρετικά μεγάλης διαδρομής για οπτικά συστήματα μεγάλης σάρωσης

Ο SUPT MOTION VCAR0087-0563-00A είναι ένας κυλινδρικός κινητήρας πηνίου φωνής εξαιρετικά μεγάλης διαδρομής με μέγιστη ώθηση 87 N και συνολική διαδρομή 56,3 mm. Αυτός ο κινητήρας πηνίου φωνής είναι ειδικά σχεδιασμένος για οπτικά συστήματα μεγάλης σάρωσης, τοποθέτηση ακριβείας μεγάλης διαδρομής και εξοπλισμό μετρολογίας που απαιτεί γραμμική κίνηση μεγάλων αποστάσεων χωρίς μηχανική μετάδοση.

Αυτός ο κινητήρας πηνίου φωνής παρέχει συνεχή ώθηση 17,5 N στους 25°C, ικανοποιώντας τις απαιτήσεις της συνεχούς σάρωσης. Με σταθερά back-EMF 8,1 V/m/s, παρέχει ανάδραση μέτριας ταχύτητας. Το κινούμενο πηνίο ζυγίζει 177 g και ο κινητήρας λειτουργεί με μέγιστη τάση 63,4 V. Με συνολικές διαστάσεις διαμέτρου στάτορα 72 mm και μήκους 110 mm, είναι κατάλληλος για ενσωμάτωση σε μεγάλα οπτικά στάδια ή πλατφόρμες σάρωσης.

Η γραμμική κίνηση μεγάλων αποστάσεων, ομαλή και ακριβής είναι κρίσιμη στις γραμμές οπτικής καθυστέρησης για φασματόμετρα υπερύθρων μετασχηματισμού Fourier (FTIR) ή απεικόνιση terahertz. Αυτός ο κινητήρας πηνίου φωνής διαθέτει σχεδίαση απευθείας μετάδοσης κίνησης χωρίς κιβώτιο ταχυτήτων, που διασφαλίζει ότι δεν εισάγονται τεχνουργήματα σάρωσης λόγω μηχανικής αντίδρασης ή τριβής. Η διαδρομή 56,3 mm επιτρέπει σημαντικές αλλαγές στο μήκος της οπτικής διαδρομής.

Αυτός ο κυλινδρικός κινητήρας πηνίου φωνής είναι επίσης κατάλληλος για εφαρμογές μεγάλης κλίμακας τρισδιάστατης σάρωσης ή μηχανής μέτρησης συντεταγμένων (CMM), όπου οι ανιχνευτές πρέπει να διανύουν μεγάλες αποστάσεις διατηρώντας παράλληλα την ακρίβεια. Σε σύγκριση με τις σφαιρικές βίδες ή τους ιμάντες κίνησης, οι κινητήρες πηνίου φωνής εξαλείφουν τη φθορά και την αντίδραση, βελτιώνοντας έτσι τη μακροπρόθεσμη σταθερότητα βαθμονόμησης.

Προδιαγραφές:

Δύναμη κορυφής: 87 N

Συνεχής Δύναμη @25℃: 17,5 N

Συνολική διαδρομή: 56,3 mm

Μέγιστη τάση: 63,4 V

Πίσω σταθερά EMF: 8,1 V/m/s

Βάρος πηνίου: 177 g

Διάμετρος στάτη: 72 mm

Μήκος: 110 mm

Τεχνικές παράμετροι:

Εφαρμογές:

 Οι τεχνικοί δείκτες και οι προδιαγραφές μπορούν να προσαρμοστούν

Ικανοποιητική εξυπηρέτηση μετά την πώληση
