Μηδενική αντίδραση άμεση κίνηση κινητήρας φωνητικής περιστροφής VCAR0035 35N Πιο ισχυρή δύναμη

Ο VCAR0035-0105-00A είναι ένας κυλινδρικός κινητήρας υψηλής απόδοσης που έχει σχεδιαστεί ειδικά για εφαρμογές που απαιτούν μηδενική αντίδραση, ακρίβεια άμεσης κίνησης και γρήγορη δυναμική απόκριση.Ως μέρος της σειράς SUPT MOTION VCAR0035, αυτός ο κινητήρας σπείρας φωνής παρέχει μια κορυφαία ώθηση 35 N σε ένα συμπαγές συντελεστή μορφής, καθιστώντας τον εξαιρετική επιλογή για συστήματα ακριβούς θέσης, εξοπλισμό κατασκευής ημιαγωγών,πλατφόρμες οπτικής ευθυγράμμισηςΑντίθετα με τους παραδοσιακούς μηχανισμούς μετατροπής από περιστρεφόμενο σε γραμμικό, οι οποίοι παράγουν μηχανική αντίδραση και τριβή,Αυτός ο κινητήρας με άμεση κίνηση δημιουργεί γραμμική κίνηση εφαρμόζοντας ηλεκτρομαγνητική δύναμη απευθείας στην κινητή σπείρα.Το σύστημα κίνησης που προκύπτει διαθέτει εγγενώς μηδενική αντίδραση, επαναληψιμότητα τοποθέτησης κάτω των μικρών,και δεν απαιτεί συντήρηση για εκατομμύρια κύκλουςΤο VCAR0035-0105-00A έχει ονομαστική συνεχή ώθηση 15,6 N σε θερμοκρασία περιβάλλοντος 25 °C και συνολική ροή 10,5 mm, παρέχοντας μια ιδανική ισορροπία της ισχύος ώθησης, το εύρος ροής,και συμπαγές σχεδιασμό για εφαρμογές υψηλής ακρίβειας με περιορισμένο χώρο.

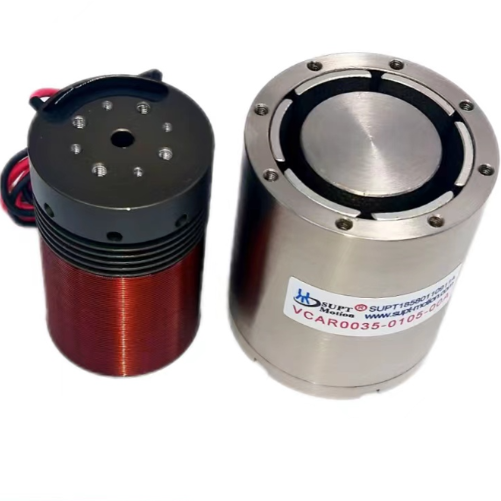

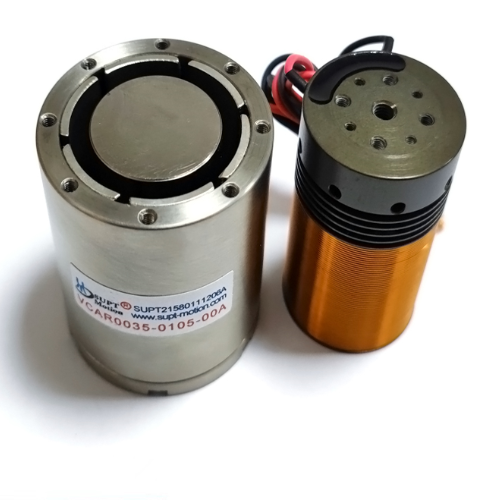

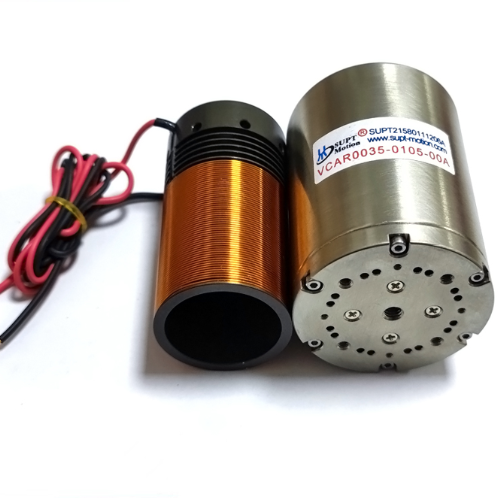

Αυτό το κυλινδρικό σχέδιο κινητήρα φωνητικής τροχιάς ενσωματώνει ένα σύνολο στατορ μόνιμου μαγνήτη και μια ελαφριά φωνητική τροχιά,που λειτουργούν από κοινού για να παράγουν γραμμική ώθηση ανάλογη με το εφαρμοζόμενο ρεύμα, διατηρώντας παράλληλα εξαιρετική γραμμικότητα σε ολόκληρο το εύρος της ροήςΑυτή η γραμμική σχέση μεταξύ ώθησης και ρεύματος απλοποιεί την ενσωμάτωση του ελέγχου με σέρβο και επιτρέπει την ομαλήΜηχανοκίνητη κίνηση σε εύρος ταχυτήτων από submicrometers ανά δευτερόλεπτο έως πάνω από 100 mm/sΟ VCAR0035-0105-00A τροφοδοτείται από τάση συνεχούς ρεύματος με μέγιστη ονομαστική τάση 11,9 V, προσφέροντας ευέλικτη συμβατότητα με ένα ευρύ φάσμα τροφοδοτών και ελεγκτών κίνησης.Το κινούμενο κύλινδρο της ζυγίζει μόνο 91 γραμμάρια, συμβάλλοντας στις εξαιρετικές δυνατότητες επιτάχυνσης του κινητήρα και στις υψηλής συχνότητας ανταλλακτικές επιδόσεις.Αυτός ο κινητήρας παρέχει εξαιρετικά χαρακτηριστικά ανάδρασης ταχύτητας για συστήματα ελέγχου κλειστού κυκλώματος., που επιτρέπει την ακριβή ρύθμιση της ταχύτητας και τη διατήρηση της θέσης χωρίς την ανάγκη για βοηθητικούς αισθητήρες σε διάφορες διαμορφώσεις.

• Μηδενική αντίδραση άμεση οδήγηση:Η ηλεκτρομαγνητική αρχιτεκτονική άμεσης κίνησης εξαλείφει τα μηχανικά εξαρτήματα της μετάδοσης, όπως βίδες μολύβδου, ζώνες και κιβώτια ταχυτήτων,να επιτυγχάνεται εγγενώς μηδενική κίνηση αντίδρασης χωρίς ενδιάμεσες διεπαφές ευάλωτες στην φθοράΟ σχεδιασμός αυτός εξασφαλίζει σταθερή ακρίβεια θέσης καθ' όλη τη διάρκεια ζωής χωρίς περιοδική ρύθμιση ή επανακαθορισμό.
• 35N Έκδοση μέγιστης δύναμης:Δυνατό να παράγει 35 Νεύτωνα κορυφαίας δύναμης, το VCAR0035-0105-00A χειρίζεται απαιτητικά προφίλ επιτάχυνσης και υψηλής ταχύτητας κινήσεις από σημείο σε σημείο, διατηρώντας παράλληλα ακριβή έλεγχο τροχιάς.Η ονομαστική συνεχής δύναμη 15.6N υποστηρίζει τη διαρκή λειτουργία σε εφαρμογές κράτησης και πίεσης.
• Μεγάλη ακρίβεια θέσης:Με την ανάλυση θέσης σε επίπεδο υπομικρόνων που μπορεί να επιτευχθεί μέσω κωδικοποιητών υψηλής ανάλυσης και προηγμένης ρυθμίσεως σερβο, αυτός ο κινητήρας φωνητικής περιστροφής πληροί τις αυστηρές απαιτήσεις της σύνδεσης με πεδίο ημιαγωγών,ευθυγράμμιση οπτικών ινών, και συστήματα μικροδιανομής όπου η ακρίβεια σε επίπεδο μικρομικρών επηρεάζει άμεσα την απόδοση της διαδικασίας και την ποιότητα του προϊόντος.
• Γρήγορη δυναμική αντίδραση:Η ελαφριά συναρμολόγηση κινούμενης τροχιάς που ζυγίζει μόνο 91g επιτρέπει χρόνο μηχανικής απόκρισης κάτω των 5ms, καθιστώντας αυτό το VCM ιδανικό για σάρωση υψηλής συχνότητας, παραγωγή δονήσεων,και εφαρμογές ταχείας εγκατάστασης όπου η απόδοση και η μείωση του χρόνου κύκλου αποτελούν κρίσιμα δείκτη απόδοσης.
• Συμπληκτικός κυλινδρικός συντελεστής σχήματος:Με διάμετρο στατήρα 50 mm και συνολικό μήκος 67 mm, το VCAR0035-0105-00A ενσωματώνεται εύκολα σε σχεδιασμούς μηχανών περιορισμένου χώρου,που επιτρέπουν τη συσκευασία πολλών άξονων σε κοντινή απόσταση για πλατφόρμες κίνησης πολλών βαθμών ελευθερίας και συμπαγή οργάνωση.
• Η ομαλή κίνηση χωρίς κολλάρια:Σε αντίθεση με τους γραμμικούς κινητήρες με σιδηρούν πυρήνα που παρουσιάζουν δυνάμεις κοχλίας λόγω των επιδράσεων των τρυπών,Το μη σιδηροκίνητο κινητό σπείρωμα σχεδιασμού αυτού του κυλινδρικού κινητήρα σπείρας φωνής παράγει τέλεια ομαλή κίνηση με μηδενική δύναμη αποσύνδεσης, που επιτρέπει εξαιρετικά ακριβή έλεγχο ταχύτητας σε εξαιρετικά χαμηλές ταχύτητες χωρίς σέρβο dither.
• Διάρκεια ζωής:Η αρχή παραγωγής ηλεκτρομαγνητικής δύναμης χωρίς επαφή σημαίνει ότι δεν υπάρχουν βούρτσες, μετατροπείς ή μηχανικά εξαρτήματα φθοράς μέσα στον ίδιο τον κινητήρα.παρέχει διάρκεια ζωής που υπερβαίνει συνήθως εκατοντάδες εκατομμύρια κύκλους όταν λειτουργεί σύμφωνα με τις ονομαστικές προδιαγραφές και τις κατάλληλες κατευθυντήριες γραμμές θερμικής διαχείρισης.

Ο κυλινδρικός κινητήρας φωνητικής τροχιάς της σειράς VCAR0035 χρησιμοποιείται σε ένα ευρύ φάσμα βιομηχανιών όπου η μηδενική κίνηση άμεσης κίνησης αντίδρασης και η υψηλή ακρίβεια τοποθέτησης είναι θεμελιώδεις απαιτήσεις.Κατασκευή ημιαγωγών, αυτοί οι κινητήρες φωνητικής περιστροφής οδηγούν στα στάδια ανίχνευσης πλακών, κεφαλές σύνδεσης πετσέτας και ενεργοποιητές Z-axis σύνδεσης καλωδίων,όπου η ακρίβεια τοποθέτησης σε επίπεδο μικρών επηρεάζει άμεσα την απόδοση και την αξιοπιστία της συσκευασίας τσιπΤο χαρακτηριστικό μηδενικής αντίδρασης εξασφαλίζει συνεπή έλεγχο της δύναμης προσγείωσης κατά τις λεπτές εργασίες σύνδεσης, αποτρέποντας τη ζημιά σε ευαίσθητα υποστρώματα ημιαγωγών.

Στη βιομηχανία οπτικής και φωτονικής, το VCAR0035-0105-00A χρησιμεύει ως εστιαστής και εστιαστής ευθυγράμμισης για συστήματα επεξεργασίας λέιζερ, σταθμούς ευθυγράμμισης οπτικών ινών,μηχανισμοί τοποθέτησης φακών σε εξοπλισμό απεικόνισης υψηλής ανάλυσηςΗ ομαλή κίνηση χωρίς κοχλίστρες επιτρέπει τη συνεχή σάρωση χωρίς εικόνες.ενώ η υψηλή αναλογία δύναμης προς βάρος υποστηρίζει την ταχεία ανταπόκριση αυτόματης εστίασης σε δυναμικά περιβάλλοντα απεικόνισηςΟι κατασκευαστές ιατρικών συσκευών ενσωματώνουν αυτόν τον κινητήρα φωνητικής τροχιάς σε αυτοματοποιημένα συστήματα χειρισμού υγρών,και χειρουργικά ρομπότ, όπου ο ακριβής έλεγχος της δύναμης και η λειτουργία συμβατή με την στείρωση είναι απαραίτητες για την ασφάλεια των ασθενών και την ακρίβεια της διαδικασίας.

Οι εφαρμογές βιομηχανικής αυτοματοποίησης περιλαμβάνουν μονάδες υψηλής ταχύτητας για τη συναρμολόγηση ηλεκτρονικών εξαρτημάτων, συστήματα ακριβούς διάθεσης για την εφαρμογή συγκολλητικών και ζυθοποιούμενων προσθέσεων,και πλατφόρμες επεξεργασίας με υποβοήθηση δονήσεων όπου η ελεγχόμενη ταλάντευση υψηλής συχνότητας βελτιώνει την ποιότητα της επιφάνειας και τη διάρκεια ζωής του εργαλείουΤο VCAR0035-0105-00A χρησιμοποιείται επίσης σε αεροδιαστημικό εξοπλισμό δοκιμών,όταν η αξιοπιστία του υπό θερμοκρασιακό κύκλο και έκθεση σε δονήσεις έχει επικυρωθεί μέσω αυστηρών δοκιμών ειδίκευσηςΤα ακαδημαϊκά και ερευνητικά εργαστήρια χρησιμοποιούν αυτόν τον κινητήρα φωνητικής τροχιάς σε εξατομικευμένες ρυθμίσεις οργάνων, συμπεριλαμβανομένων μικροσκοπίων σάρωσης, συσκευών δοκιμής υλικών,και πλατφόρμες ανάπτυξης haptic feedback, επωφελούμενη από τη γραμμική σχέση ισχύος-στροφής και την απλή ενσωμάτωση με τα τυποποιημένα εργαστηριακά ελεγκτικά συστήματα.

Κάθε VCAR0035-0105-00A κυλινδρικό κινητήρα φωνητικής περιστροφής υποβάλλεται σε ολοκληρωμένες εργοστασιακές δοκιμές, συμπεριλαμβανομένης της επαλήθευσης της σταθερής δύναμης, της μέτρησης της γραμμικότητας εγχείρησης,Ηλεκτρική αντίσταση και χαρακτηρισμός επαγωγικότηταςΚάθε μονάδα συσκευάζεται μεμονωμένα σε αντιστατικό αφρό μέσα σε ενισχυμένο κουτί για την πρόληψη μηχανικών σοκ και μόλυνσης κατά τη μεταφορά.Το SUPT MOTION παρέχει πλήρη τεκμηρίωση ιχνηλασιμότητας, συμπεριλαμβανομένων των σειριασμένων εκθέσεων δοκιμών για κάθε κινητήρα, και προσφέρει τεχνική υποστήριξη για την επιλογή ηλεκτρονικών κινητήρων, το σχεδιασμό θερμικής διαχείρισης και την καθοδήγηση της ολοκλήρωσης σε επίπεδο συστήματος.αντίσταση σπείραςΜε πιστοποιητικά CE και ISO9001,Η σειρά VCAR0035 πληροί τα διεθνή πρότυπα ποιότητας και ασφάλειας για παγκόσμια χρήση σε βιομηχανικές εγκαταστάσεις, ιατρικές και ερευνητικές εφαρμογές.
