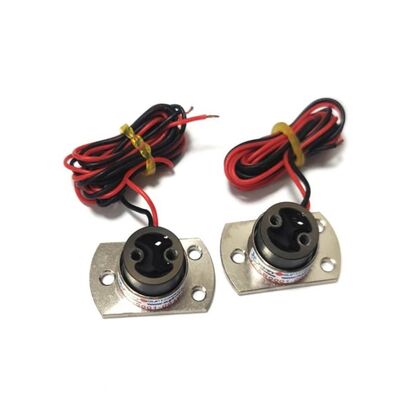

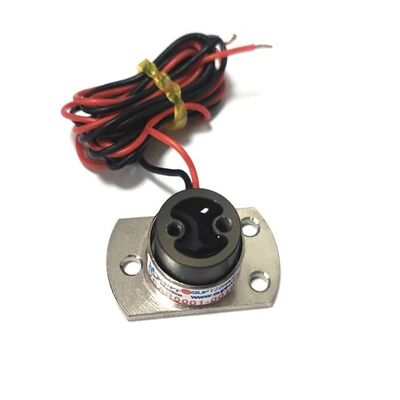

Μικροκύλινδρος κινητήρας φωνητικής περιστροφής VCAR0001-0064-00A 0.88N Πύργος 6,4 mm

Επισκόπηση προϊόντος

Το VCAR0001-0064-00A είναι ένας μικροσκοπικός κυλινδρικός κινητήρας φωνητικής σπείρας που αναπτύχθηκε από την SUPT MOTION, ειδικά σχεδιασμένος για εφαρμογές με εξαιρετικά περιορισμένο χώρο εγκατάστασης, αλλά που απαιτούν τα υψηλότερα επίπεδα ακρίβειας, ταχύτητας και απόκρισης. Με διάμετρο στάτορα μόλις 9,5 χιλιοστά και συνολικό μήκος 17,7 χιλιοστά, αυτό το μοντέλο είναι ένας από τους μικρότερους γραμμικούς ενεργοποιητές άμεσης κίνησης στη σειρά VCAR, αλλά προσφέρει μέγιστη ώθηση 0,88 N, ενώ η κινούμενη διάταξη πηνίου του ζυγίζει μόνο 3 γραμμάρια.
Αυτός ο κυλινδρικός κινητήρας φωνητικής σπείρας μετατρέπει την ηλεκτρική ενέργεια απευθείας σε γραμμική κίνηση χωρίς την ανάγκη οποιωνδήποτε μηχανικών εξαρτημάτων μετάδοσης, όπως γρανάζια, ιμάντες ή κοχλίες. Αυτή η αρχή άμεσης κίνησης εξαλείφει το νεκρό διάστημα, το τρεμόπαιγμα και την υστέρηση, επιτρέποντας εξαιρετικά υψηλή επιτάχυνση, απόκριση υψηλής συχνότητας και ομαλό έλεγχο αμφίδρομης κίνησης. Το VCAR0001-0064-00A έχει συνολική διαδρομή 6,4 χιλιοστά, καθιστώντας το ιδανική επιλογή για εργασίες τοποθέτησης μικρής διαδρομής και υψηλής δυναμικής σε συμπαγή συστήματα.
Χάρη στον σχεδιασμό του χωρίς αυλακώσεις και την εξαιρετικά χαμηλή κινούμενη μάζα, αυτός ο κινητήρας φωνητικής σπείρας αποκρίνεται εξαιρετικά γρήγορα και υποστηρίζει κίνηση υψηλής συχνότητας, καθιστώντας τον κατάλληλο για εφαρμογές που απαιτούν γρήγορη παλινδρομική ή ταλαντευτική κίνηση. Χωρίς μηχανικά μέρη επιρρεπή στη φθορά, ο κινητήρας λειτουργεί αθόρυβα, καταναλώνει πολύ λίγη ενέργεια και έχει μεγάλη διάρκεια ζωής. Κάθε μονάδα κατασκευάζεται υπό το σύστημα διαχείρισης ποιότητας ISO 9001 και είναι πιστοποιημένη κατά CE, διασφαλίζοντας σταθερή απόδοση σε όλες τις μονάδες.
Ο κυλινδρικός κινητήρας φωνητικής σπείρας αποτελείται από ένα πηνίο χαλκού ακριβείας, μόνιμους μαγνήτες σπάνιων γαιών υψηλής ποιότητας και ένα συμπαγές περίβλημα αλουμινίου. Όλα τα εξαρτήματα υποβάλλονται σε αυστηρό έλεγχο για να διασφαλιστεί η διαστατική σταθερότητα και η θερμική αξιοπιστία.
Δεδομένου ότι το πηνίο είναι το μόνο κινούμενο μέρος, αυτός ο κινητήρας φωνητικής σπείρας προσφέρει ουσιαστικά άπειρη ανάλυση, περιοριζόμενη μόνο από τους αισθητήρες ανάδρασης και τους οδηγούς που χρησιμοποιούνται στο σύστημα. Αυτό καθιστά το VCAR0001-0064-00A ένα ιδανικό δομικό στοιχείο για μηχανικούς που αναζητούν γρήγορους, ακριβείς και επαναλήψιμους άξονες μικρο-κίνησης, αποφεύγοντας παράλληλα την πολυπλοκότητα των παραδοσιακών συστημάτων μηχανικής κίνησης.

Προδιαγραφές

Βασικά χαρακτηριστικά σχεδιασμού: άμεση κίνηση με μηδενικό νεκρό διάστημα, χωρίς τρεμόπαιγμα, χωρίς υστέρηση. χωρίς συντήρηση, χωρίς ψήκτρες. υψηλή επιτάχυνση με χαμηλή κινούμενη μάζα. μικρή διαδρομή 6,4 mm. κατάλληλο για εφαρμογές απόκρισης υψηλής συχνότητας.

Εφαρμογή

Χάρη στο μικρο μέγεθος, την υψηλή επιτάχυνση και τη μικρή διαδρομή, το VCAR0001-0064-00A υιοθετείται ευρέως σε βιομηχανίες ακριβείας, όπως:

• Μικρο-ιατρικές συσκευές, χειρουργικά όργανα και συστήματα παράδοσης υλικών
• Οπτική εστίαση, μονάδες αυτόματης εστίασης και μηχανισμοί ευθυγράμμισης λέιζερ
• Ευθυγράμμιση πλακετών ημιαγωγών, επιθεώρηση και πλατφόρμες μικρο-τοποθέτησης
• Ενεργοποιητές μικρο-βαλβίδων και έλεγχος μικρο-ρευστομηχανικής
• Ακίδες μέτρησης ακριβείας, εξαρτήματα δοκιμών και ακίδες μικρο-διανομής
• Γεννήτριες δονήσεων για απτική ανάδραση, δοκιμές υλικών και συστήματα ενεργής απόσβεσης

Συχνές Ερωτήσεις

Ε1: Μπορεί αυτός ο μικρο-κινητήρας φωνητικής σπείρας να προσαρμοστεί για διαφορετικές διαδρομές και δυνάμεις;

Ναι. Η SUPT MOTION υποστηρίζει την προσαρμογή περιέλιξης, διαδρομής, τάσης, καλωδίων, συνδετήρων και άκρων άξονα. Παρακαλούμε δώστε την απαιτούμενη δύναμη, διαδρομή, τάση και διαστάσεις εγκατάστασης, και οι μηχανικοί μας θα προτείνουν την βέλτιστη λύση, συμπεριλαμβανομένης της ρύθμισης περιέλιξης, της δρομολόγησης καλωδίων και των επιλογών μηχανικής στήριξης.

Ε2: Τι είδους οδηγός απαιτείται για τη λειτουργία αυτού του κινητήρα;

Ο κινητήρας οδηγείται από έναν γραμμικό ενισχυτή ρεύματος ή έναν σερβο-οδηγό με βρόχο ρεύματος. Ένας οδηγός χαμηλής τάσης περίπου 6,9 V είναι επαρκής για αυτό το μοντέλο. Συνιστάται έλεγχος κλειστού βρόχου με γραμμικό κωδικοποιητή ή αισθητήρα Hall για ακριβή τοποθέτηση.

Ε3: Ποια είναι η διάρκεια ζωής του VCAR0001-0064-00A;

Επειδή ο κινητήρας δεν έχει μηχανικά μέρη φθοράς όπως γρανάζια ή ψήκτρες, παρέχει μεγάλη διάρκεια ζωής, συνήθως εκατομμύρια κύκλους λειτουργίας, ανάλογα με τη διαδρομή, τη συχνότητα και τις περιβαλλοντικές συνθήκες.

Ε4: Ποια είναι η ελάχιστη ποσότητα παραγγελίας και ο χρόνος παράδοσης;

Η MOQ είναι 1 τεμάχιο για αξιολόγηση δείγματος. Τα δείγματα μπορούν να αποσταλούν εντός 3 έως 5 εργάσιμων ημερών, και οι παραγγελίες μαζικής παραγωγής παραδίδονται συνήθως εντός 7 έως 15 εργάσιμων ημερών μετά την επιβεβαίωση.
