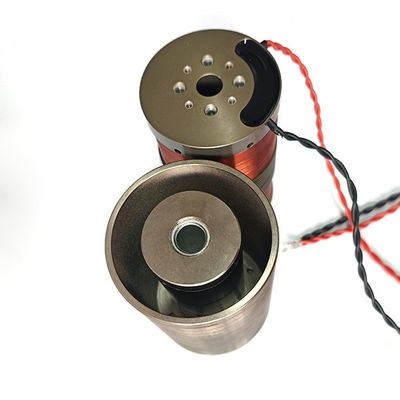

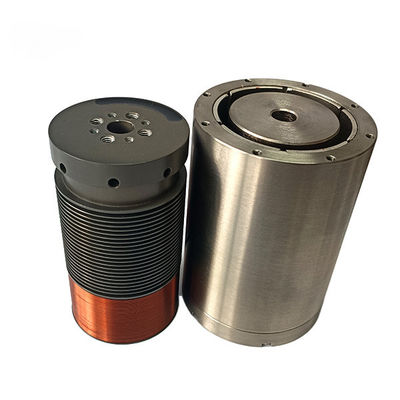

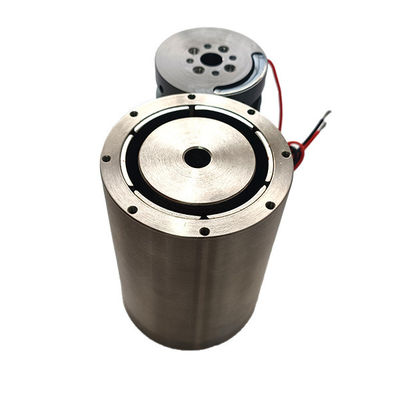

VCAR0022-0448-00A Μηχανή περιστροφής φωνής 22N Πάνω δύναμη 44,8mm Στροχιά ευρεία εμβέλεια ταχύτητας

Επισκόπηση προϊόντος

Ο VCAR0022-0448-00A είναι ένας κυλινδρικός κινητήρας πηνίου φωνής με ευρύ φάσμα ταχυτήτων από τη σειρά VCAR της SUPT MOTION. Στους 25 °C, προσφέρει συνολική διαδρομή έως 44,8 mm, μέγιστη ώθηση έως 22 N και συνεχή ώθηση 11,4 N. Αυτό το μοντέλο κινητήρα πηνίου φωνής έχει σχεδιαστεί ειδικά για συστήματα γραμμικής κίνησης, επιτρέποντας ομαλή λειτουργία από εξαιρετικά αργές ταχύτητες έρπουσας έως αμοιβαία κίνηση υψηλής ταχύτητας, παρέχοντας παράλληλα ακριβή έλεγχο ταχύτητας σε ολόκληρο το εύρος της διαδρομής.

Οι κινητήρες πηνίου φωνής είναι εγγενώς ικανοί να λειτουργούν σε ένα ευρύ φάσμα ταχυτήτων, επειδή η ώθηση είναι ανάλογη με το ρεύμα του πηνίου και ανεξάρτητη από την ταχύτητα. Σε αντίθεση με τις βιδόσφαιρες και τους ιμάντες κίνησης, είναι απαλλαγμένοι από διακυμάνσεις στην τριβή, το παιχνίδι και τη μηχανική αντήχηση που περιορίζουν το εύρος ταχυτήτων. Κατά συνέπεια, ο VCAR0022-0448-00A παρέχει ομοιόμορφη απόδοση δύναμης σε κατάσταση ηρεμίας, σε χαμηλές ταχύτητες και σε υψηλές ταχύτητες — ένα αποφασιστικό πλεονέκτημα για διαδικασίες ευαίσθητες στην ταχύτητα, όπως η διανομή, η επίστρωση και η σάρωση.

Με διάμετρο στάτορα 48 mm και μήκος 75,7 mm, αυτός ο ενεργοποιητής διαθέτει στιβαρή κατασκευή, διατηρώντας τη κινούμενη μάζα στα μόλις 52 γραμμάρια. Η αρχή της άμεσης κίνησης εξασφαλίζει υψηλή δυναμική ακαμψία, γρήγορη απόκριση και επαναληψιμότητα σε επίπεδο μικρομέτρου υπό έλεγχο κλειστού βρόχου. Κάθε κινητήρας πηνίου φωνής κατασκευάζεται σύμφωνα με τα πρότυπα ISO 9001 και είναι πιστοποιημένος κατά CE· όλες οι μονάδες υποβάλλονται σε ποιοτικό έλεγχο για την απόδοση ώθησης, αντίστασης και μόνωσης πριν από την αποστολή.

Εκτός από τη μεγάλη διαδρομή του, ο VCAR0022-0448-00A διαθέτει εξαιρετική γραμμικότητα δύναμης, καθώς το πηνίο λειτουργεί εντός ενός προσεκτικά βελτιστοποιημένου μαγνητικού πεδίου σε ολόκληρη τη διαδρομή. Κατά συνέπεια, επιτυγχάνεται προβλέψιμη απόδοση δύναμης σε κάθε θέση, γεγονός που απλοποιεί σημαντικά τη ρύθμιση του σερβοκινητήρα και βελτιώνει την ακρίβεια περιγράμματος σε πολυαξονικά εργαλειομηχανές. Αυτός ο ενεργοποιητής μπορεί να εξοπλιστεί με ελεύθερα κρεμαστά καλώδια, συνδέσμους ή καλώδια προσαρμοσμένου μήκους και μπορεί να ενσωματώνει προαιρετικούς γραμμικούς οδηγούς για την υποστήριξη εξωτερικών φορτίων, ενώ ο κινητήρας παρέχει δύναμη κίνησης.

Προδιαγραφές

Βασικά χαρακτηριστικά σχεδιασμού: διαδρομή 44,8 mm που καλύπτει ένα ευρύ φάσμα ταχυτήτων από έρπουσα έως υψηλή ταχύτητα· μέγιστη δύναμη 22 N με συνεχή δύναμη 11,4 N· άμεση κίνηση με μηδενικό παιχνίδι και χωρίς οδοντωτή κίνηση (cogging)· ακριβής έλεγχος ταχύτητας και θέσης· χωρίς συντήρηση, χωρίς ψήκτρες δομή.

Εφαρμογή

Το ευρύ φάσμα ταχυτήτων και η μεγάλη διαδρομή του VCAR0022-0448-00A τον καθιστούν ιδανικό για τις ακόλουθες εφαρμογές:

• Αυτοματοποιημένα μηχανήματα διανομής, επίστρωσης και κόλλησης που απαιτούν ομοιόμορφη ταχύτητα
• Εξοπλισμός συσκευασίας, επισήμανσης και χαρτοκιβωτίων με μεταβλητά προφίλ ταχύτητας
• Μηχανές δοκιμών υλικών για εφελκυσμό, συμπίεση και κυκλική κόπωση
• Μεταφορείς ακριβείας διαλογής, διαβάθμισης και επιθεώρησης
• Συστήματα αυτοματισμού εργαστηρίων και χειρισμού υγρών
• Στάδια εκτύπωσης, σάρωσης και σήμανσης με λέιζερ με συνδυασμένες αργές και γρήγορες κινήσεις

Συχνές Ερωτήσεις

Ε1: Τι εύρος ταχυτήτων μπορεί να επιτύχει αυτός ο κινητήρας;

Ο κινητήρας μπορεί να λειτουργήσει από ταχύτητα κοντά στο μηδέν (έρπουσα) έως αρκετές εκατοντάδες χιλιοστά ανά δευτερόλεπτο, ανάλογα με την τάση του οδηγού και το φορτίο. Επειδή η δύναμη του πηνίου φωνής ελέγχεται από το ρεύμα και είναι ανεξάρτητη από την ταχύτητα, η ταχύτητα παραμένει σταθερή σε ολόκληρη τη διαδρομή των 44,8 mm. Για το συγκεκριμένο φορτίο και προφίλ κίνησής σας, μπορούμε να παρέχουμε δυναμικό υπολογισμό, συμπεριλαμβανομένης της επιτάχυνσης, του χρόνου σταθεροποίησης και του απαιτούμενου ρεύματος οδηγού.

Ε2: Πώς επιτυγχάνεται η ακρίβεια τοποθέτησης με τόσο μεγάλη διαδρομή;

Συνιστούμε έναν γραμμικό κωδικοποιητή με την επιθυμητή ανάλυση, συν έναν οδηγό σερβοκινητήρα με βρόχους θέσης και ταχύτητας. Η κατασκευή άμεσης κίνησης, χωρίς παιχνίδι, διασφαλίζει ότι η εντολοδοτημένη θέση διατηρείται χωρίς μηχανική απόκλιση.

Ε3: Μπορεί να προσαρμοστεί η διαδρομή;

Ναι, η σειρά VCAR προσφέρει διαδρομές από 1 mm έως πάνω από 60 mm σε διαφορετικά μεγέθη πλαισίου. Προσαρμοσμένες διαδρομές, επίπεδα δύναμης και μηχανικές διεπαφές μπορούν να αναπτυχθούν για εφαρμογές όγκου.

Ε4: Ποιος είναι ο κύκλος λειτουργίας και η θερμική συμπεριφορά;

Η βαθμολογία συνεχούς δύναμης των 11,4 N στους 25 °C ορίζει την ασφαλή συνεχή λειτουργία. Για υψηλότερη δύναμη ή μεγαλύτερη διάρκεια λειτουργίας, μπορούμε να προσθέσουμε επιλογές θερμικής διαχείρισης ή να προτείνουμε ένα μεγαλύτερο μοντέλο από την οικογένεια VCAR.

Ε5: Πόσο καιρό διαρκεί η παράδοση;

Οι παραγγελίες δειγμάτων αποστέλλονται εντός 3 έως 5 εργάσιμων ημερών και οι παραγγελίες παραγωγής εντός 7 έως 15 εργάσιμων ημερών. Το MOQ είναι 1 τεμάχιο για αξιολόγηση.
