Κινητήρες κυλινδρικού πηνίου φωνής υψηλής απόκρισης 105N ώσης για αυτοματοποιημένο εξοπλισμό

Επισκόπηση προϊόντος

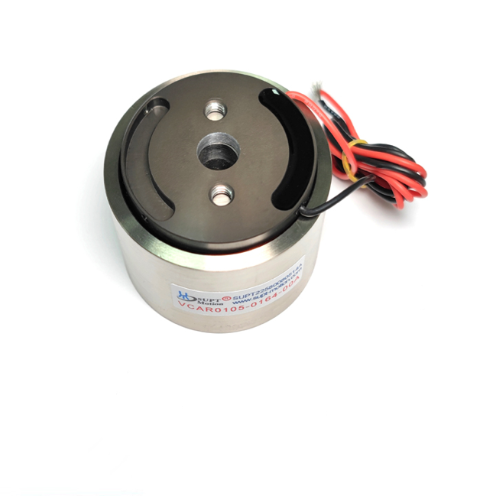

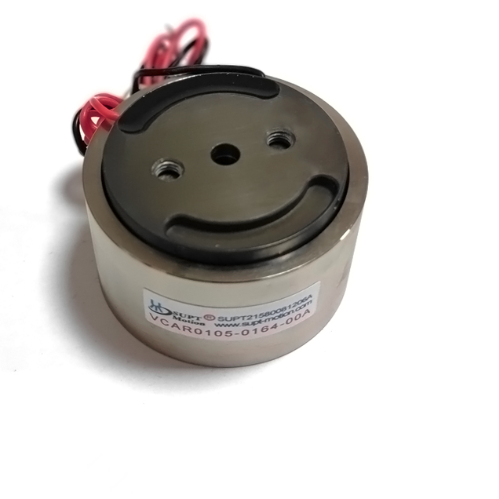

Ο VCAR0105-0164-00A είναι ένας κυλινδρικός κινητήρας πηνίου φωνής, ειδικά σχεδιασμένος για έλεγχο κίνησης υψηλής ταχύτητας. Χρησιμοποιεί την αρχή του κινούμενου πηνίου για να μετατρέπει απευθείας το ηλεκτρικό ρεύμα σε γραμμική ώθηση, χωρίς γρανάζια, ιμάντες ή κοχλίες στην αλυσίδα κίνησης. Αυτός ο σχεδιασμός άμεσης κίνησης εξαλείφει το κενό και τη μηχανική συμμόρφωση, επιτρέποντας στον κινητήρα να επιταχύνει γρήγορα και να σταθεροποιηθεί στην επιθυμητή θέση μέσα σε περίπου ένα χιλιοστό του δευτερολέπτου.

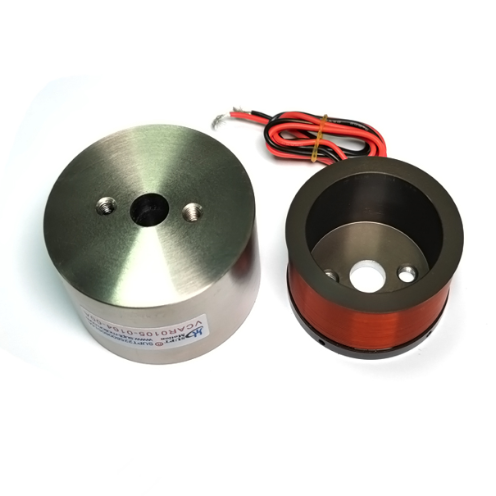

Αυτός ο ενεργοποιητής πηνίου φωνής έχει ονομαστική τάση 20,1 V DC, παρέχει μέγιστη ώθηση 105 N και έχει συνολική διαδρομή 16,4 mm, καθιστώντας τον κατάλληλο για εργασίες τοποθέτησης μικρής διαδρομής και υψηλής ταχύτητας. Ένας μαγνητικός συνδυασμός νεοδυμίου υψηλής ενέργειας και ένα πηνίο χαμηλής μάζας ενσωματώνονται στην κυλινδρική θήκη, διατηρώντας έτσι χαμηλή κινούμενη μάζα και υψηλή επιτάχυνση.
Κάθε μονάδα τυλίγεται και εξισορροπείται υπό αυστηρό έλεγχο διαδικασίας για να διασφαλιστεί σταθερή απόδοση δύναμης σε όλες τις μονάδες. Οι ευέλικτες επιλογές τοποθέτησης και τα ελεύθερα καλώδια απλοποιούν την ενσωμάτωση OEM. Ο κινητήρας πηνίου φωνής δέχεται απλές εντολές ρεύματος και παράγει ομαλή, ελεγχόμενη δύναμη σε ολόκληρο το εύρος διαδρομής, καθιστώντας τη ρύθμιση σερβο απλή και διαισθητική.

Λύση

Πολλές αυτοματοποιημένες συσκευές παρουσιάζουν εκτεταμένους χρόνους κύκλου λόγω αργών και έμμεσων συστημάτων κίνησης. Οι περιστρεφόμενοι κινητήρες που συνδέονται μέσω κιβωτίων ταχυτήτων παράγουν κενό, τριβή και ανακλώμενη αδράνεια, τα οποία μειώνουν τους χρόνους απόκρισης και καθιστούν δύσκολη την ακριβή τοποθέτηση.
Αυτός ο κινητήρας πηνίου φωνής αντιμετωπίζει αυτό το πρόβλημα εφαρμόζοντας δύναμη απευθείας στο φορτίο. Δεδομένου ότι το κινούμενο πηνίο δεν έρχεται ποτέ σε επαφή με τον στάτορα, δεν υπάρχει φαινόμενο cogging, υστέρηση ή μηχανικό κενό. κατά συνέπεια, οι εντολές βήματος μπορούν να εκτελεστούν και να σταθεροποιηθούν μέσα σε περίπου ένα χιλιοστό του δευτερολέπτου χωρίς ταλάντωση.
Η δύναμη είναι ανάλογη με το ρεύμα, καθιστώντας τις καμπύλες επιτάχυνσης και επιβράδυνσης εύκολες στο σχεδιασμό και επαναλήψιμες. Η χαμηλή κινούμενη μάζα μειώνει επίσης την κατανάλωση ενέργειας κατά τη διάρκεια κυκλικής λειτουργίας. Για εφαρμογές με προσανατολισμό στην παραγωγικότητα, αυτή είναι μια πρακτική μέθοδος για τη μείωση των χρόνων κίνησης και σταθεροποίησης και τη βελτίωση της παραγωγικότητας του εξοπλισμού. Δεδομένου ότι δεν υπάρχει ανάγκη για τάνυση ιμάντων, ευθυγράμμιση συνδέσμων ή λίπανση κιβωτίου ταχυτήτων, αυτή η προσέγγιση άμεσης κίνησης απλοποιεί επίσης τη συντήρηση.

Προδιαγραφές

Εφαρμογή

Αυτός ο ενεργοποιητής πηνίου φωνής χρησιμοποιείται ευρέως σε μηχανισμούς pick-and-place, επεξεργασία ημιαγωγών, συστήματα διανομής, διαλογή υψηλής ταχύτητας, ενεργοποίηση βαλβίδων, οπτική εστίαση και δοκιμές δονήσεων, μεταξύ άλλων πεδίων. Στη ρομποτική, οδηγεί τις κινήσεις ελαφρών δακτύλων αρπάγης και καρπών, οι οποίοι πρέπει να ανταποκρίνονται γρήγορα στην ανάδραση του αισθητήρα.
Οι κυλινδρικοί κινητήρες πηνίου φωνής είναι επίσης κατάλληλοι για ενεργή απόσβεση και άλλες εφαρμογές κίνησης μικρής διαδρομής που απαιτούν γρήγορη επιτάχυνση και ομαλή λειτουργία σταθερής κατάστασης. Αυτός ο ενεργοποιητής πηνίου φωνής χρησιμοποιείται επίσης σε ενεργή ακύρωση δονήσεων και συστήματα σερβο εργαλείων υψηλής ταχύτητας, τα οποία απαιτούν χρόνους απόκρισης δύναμης στην περιοχή υπο-χιλιοστού του δευτερολέπτου.

Συχνές Ερωτήσεις

Ε: Ποια είναι η διάρκεια ζωής αυτού του κινητήρα;
Α: Ο κινητήρας δεν έχει ψήκτρες και δεν έχει συρόμενες ηλεκτρικές επαφές. Το μόνο κινούμενο μέρος είναι ο συνδυασμός πηνίου που υποστηρίζεται από γραμμικά ρουλεμάν, οπότε η διάρκεια ζωής μετριέται συνήθως σε δεκάδες εκατομμύρια κύκλους.

Ε: Μπορούν να προσαρμοστούν η δύναμη, η διαδρομή και η τάση;
Α: Ναι. Η SUPT MOTION προσφέρει προσαρμοσμένα πηνία, διαδρομές από 1 mm έως 60 mm και μέγιστες δυνάμεις από 0,5 N έως 3000 N. Παρέχετε το προφίλ κίνησής σας και θα αντιστοιχίσουμε ένα κατάλληλο σχέδιο.

Ε: Ποιον οδηγό πρέπει να χρησιμοποιήσω;
Α: Συνιστάται ένας σερβο οδηγός λειτουργίας ρεύματος με ανάδραση θέσης. Μπορούμε να παρέχουμε έναν αντίστοιχο οδηγό και ελεγκτή για μια πλήρη λύση plug-and-play.

Ε: Απαιτεί ο κινητήρας κωδικοποιητή;
Α: Συνιστάται κωδικοποιητής για έλεγχο θέσης κλειστού βρόχου. Για έλεγχο δύναμης ή ταχύτητας, αρκεί ένας οδηγός λειτουργίας ρεύματος.
