VARS0017 Κινητήρας πηνίου φωνής περιστροφής 90 μοιρών Γρήγορη απόκριση Μηδενικό backlash

Επισκόπηση του προϊόντος

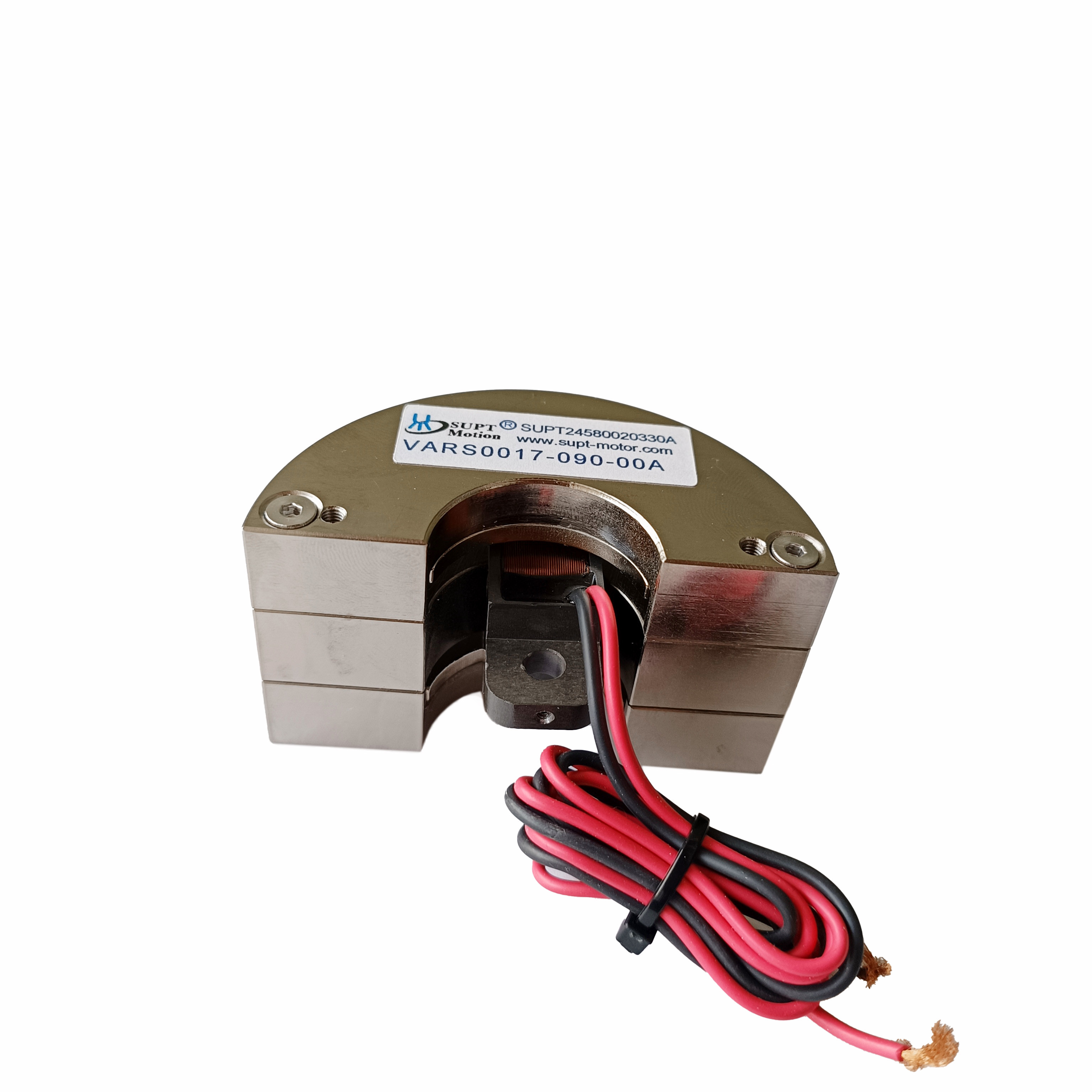

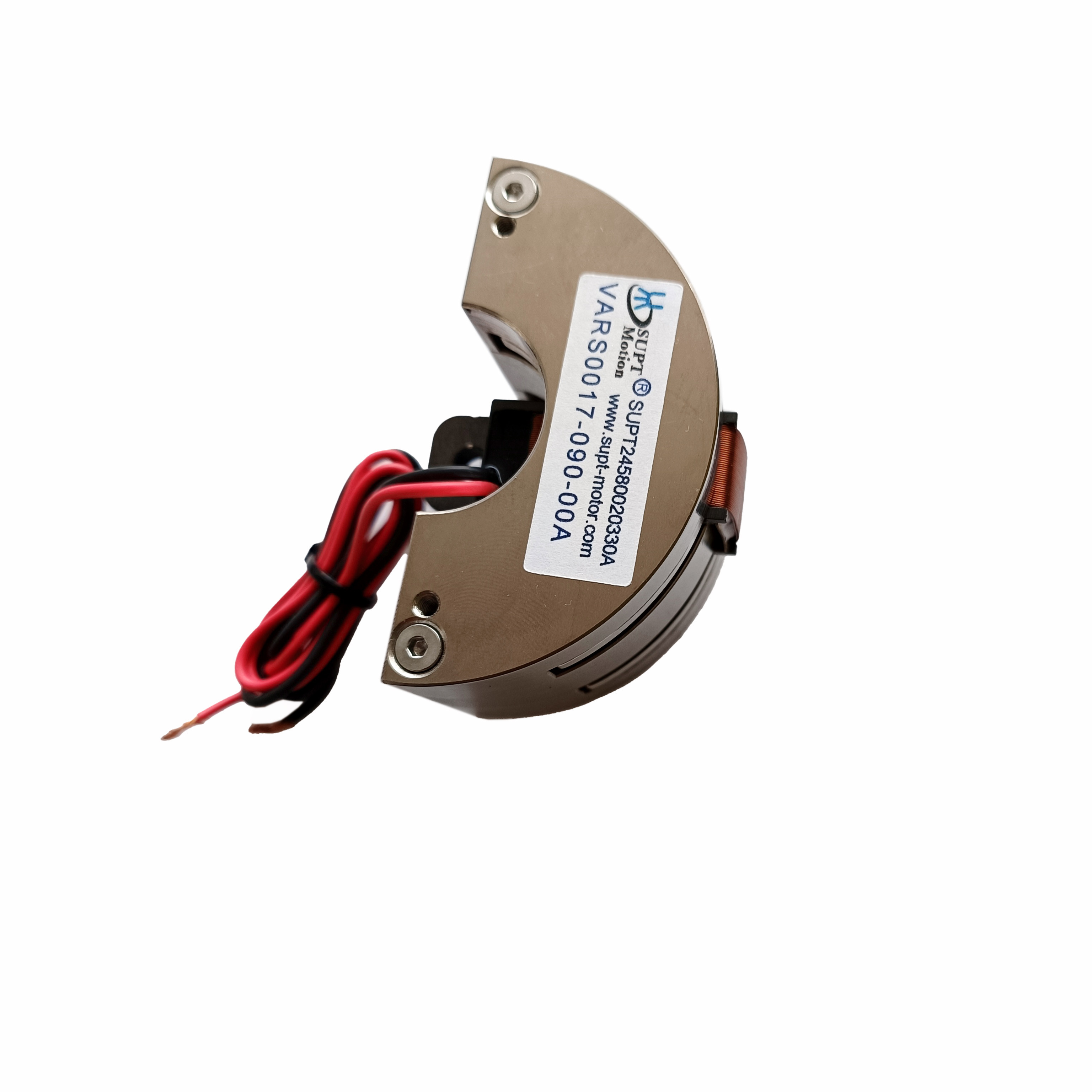

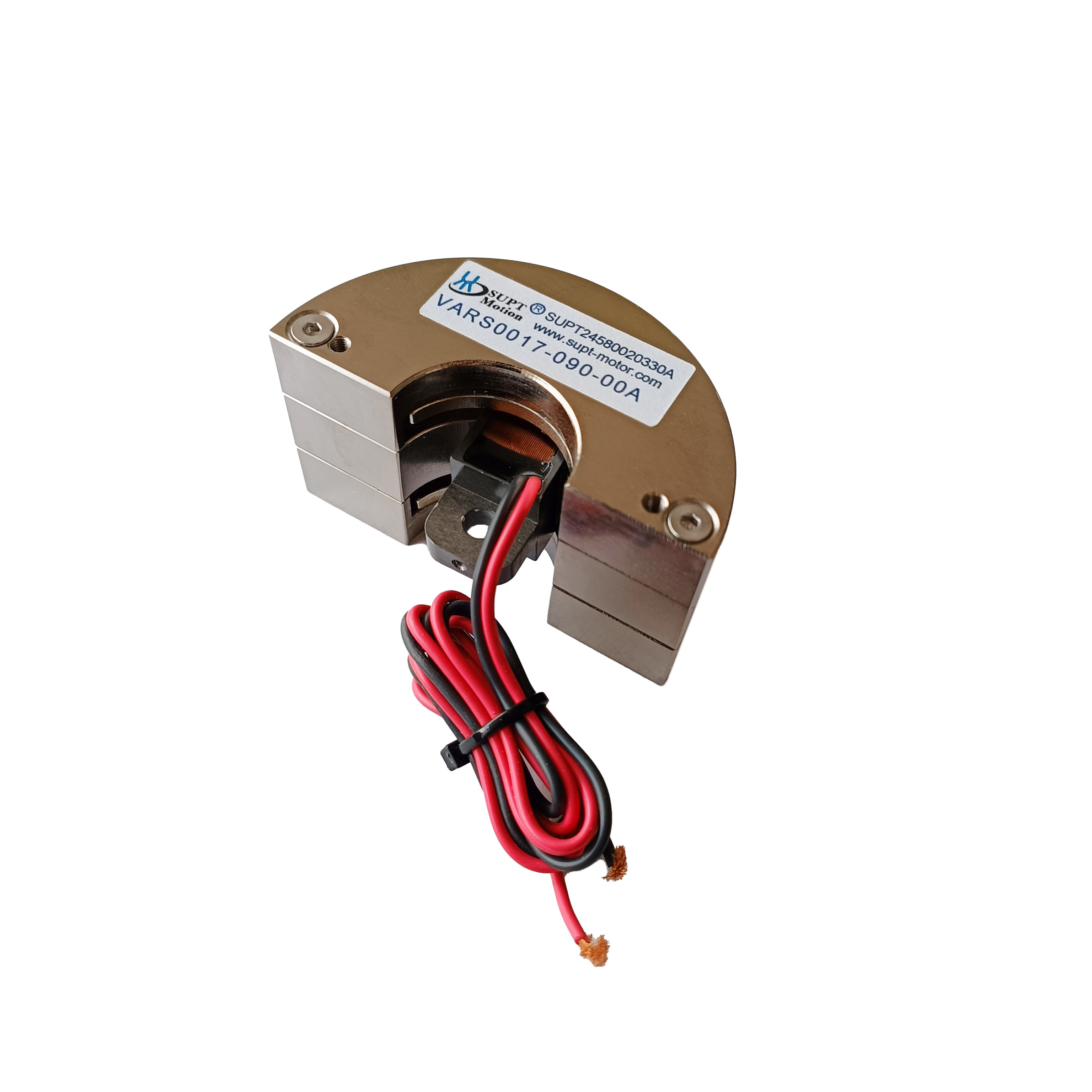

Το VARS0017-090-00A είναι ένας κινητήρας 90 μοιρών περιστρεφόμενης φωνητικής τροχιάς της σειράς SUPT MOTION VARS, σχεδιασμένος ειδικά για τη θέση μεγάλης γωνίας και οριακής γωνίας,Με γρήγορη ανταπόκριση και μηδενική αντίδρασηΣε θερμοκρασία 25 °C, αυτός ο περιστρεφόμενος κινητήρας φωνητικής περιστροφής, που τροφοδοτείται από μέγιστη τάση 11,1 V, παράγει μέγιστη ροπή 0,17 N·m και συνεχή ροπή 0,1 N·m σε ολόκληρο το εύρος των 90 μοιρών.Η φωνητική σπείρα ζυγίζει μόνο 170,8 g και το περίβλημα του κινητήρα έχει διαστάσεις 70 × 41,5 × 39 mm. Ο σχεδιασμός της κυματιζόμενης σπείρας φωνής μετατρέπει το ρεύμα κίνησης απευθείας σε ροπή περιστροφής,παρέχοντας ικανότητα ταλάντευσης υψηλής συχνότητας και εξαιρετικά ομαλή κίνηση χωρίς την ανάγκη για γρανάζιαΑυτό καθιστά τον ενεργοποιητή ιδανικό για σκανάρισμα καθρέφτες, περιστρεφόμενους διακόπτες, έλεγχο βαλβίδων,και άλλες εφαρμογές που απαιτούν συνδυασμό μεγάλων γωνιακών διαδρομών και ακριβούςΜε διάρκεια ζωής 10.000 ωρών, κατασκευή από κράμα αλουμινίου, και χωρίς συντήρηση,το VARS0017-090-00A είναι μια αξιόπιστη εναλλακτική λύση για τους σταδιακούς κινητήρες και τα γρανάζια σερβοσυστήματα.

Λύση

Τα καθήκοντα ευρείας γωνίας τοποθέτησης πραγματοποιούνται συνήθως με τη χρήση σταδιακών κινητήρων ή συστημάτων τροχιάς, αλλά αυτά μπορούν να οδηγήσουν σε ζητήματα όπως αντίδραση, ακουστικός θόρυβος, συντονισμός,και σωρευτικά σφάλματα θέσηςΤο VARS0017-090-00A προσφέρει μια λύση απευθείας κίνησης χωρίς αντίδραση με στροφή έως και 90 μοίρες.Αυτός ο κινητήρας κυματισμού φωνητικής τροχιάς επιτρέπει γραμμικό έλεγχο και μπορεί να λειτουργεί σε απλή λειτουργία δύναμης ανοικτού βρόχου ή λειτουργεί σε λειτουργία θέση κλειστού βρόχου σε συνδυασμό με κωδικοποιητή ή αισθητήρα HallΗ ελαφριά συναρμολόγηση περιστροφής υποστηρίζει υψηλής συχνότητας αμφίδρομη κίνηση, η οποία είναι κρίσιμη για εφαρμογές σαρώσεως, συγκίνησης και δυναμικής αποσβεστικής.Μηδενική αντίδραση εξασφαλίζει ότι η γωνία εξόδου παραμένει σταθερή για μια δεδομένη εντολήΗ σχεδίαση χωρίς γρανάζια εξαλείφει επίσης την ανάγκη λιπαντικής και φθοράς των γρανάζων, μειώνοντας το συνολικό κόστος ιδιοκτησίας.Οι σχεδιαστές συστημάτων μπορούν να επωφεληθούν από αυτό το συμπαγέςΟ κινητήρας κυματισμού στροφής μπορεί να λειτουργεί συνεχώς με ονομαστική ροπή και διαλείμματα με κορυφαία ροπή,παρέχοντας στους σχεδιαστές ένα ευρύ παράθυρο λειτουργίας για απαιτητικούς κύκλους εργασίας.

Προδιαγραφές

Εφαρμογή

Το χτύπημα 90 μοιρών καθιστά τον κινητήρα ιδανικό για τον έλεγχο περιστρεφόμενων βαλβίδων, τους κινητήρες αποσβεσμού, την τοποθέτηση καθρέφτη για τεχνολογίες λέιζερ, τα συστήματα περιστρεφόμενης τοποθέτησης και τους κινητήρες ελέγχου πτήσης.Εφαρμόζεται στα ημιαγωγούςΟι χρήσεις που χρησιμοποιούνται συνήθως περιλαμβάνουν την οπτική περιστροφή των διακόπτες,ευθυγράμμιση κεραίαςΗ ανταπόκριση υψηλής συχνότητας υποστηρίζει επίσης εφαρμογές ακύρωσης ενεργών κραδασμών και σαρώσεων.Διατίθενται επιλογές χτυπήματος και διεπαφής για ενσωμάτωση σε ειδικά συστήματα OEM.

Γενικές ερωτήσεις

Ε1: Πόσο μεγάλη είναι η γωνιακή εγχείρηση αυτού του μοντέλου;

Η συνολική ροή είναι 90 μοίρες, η οποία είναι η ευρύτερη τυποποιημένη ροή στη μικρή σειρά VARS.

Ε2: Μπορεί ο κινητήρας να ταλαντεύεται σε υψηλή συχνότητα;

Ο κινητός σπείρος χαμηλής μάζας και η άμεση κίνηση υποστηρίζουν υψηλής συχνότητας αμφίδρομη ταλαντώσεις, καθιστώντας τον κινητήρα κατάλληλο για εφαρμογές σαρώσεως, διστακτικής και ενεργού αποσβεσμού.

Ε3: Χρειάζεται ο κινητήρας κιβώτιο ταχυτήτων;

Ο κινητήρας κυματισμού είναι άμεση κίνηση, δεν απαιτείται κιβώτιο ταχυτήτων, γι' αυτό το σύστημα δεν έχει αντίδραση και δεν χρειάζεται λίπανση.

Ε4: Ποιες επιλογές ανατροφοδότησης υποστηρίζονται;

Ο κινητήρας μπορεί να χρησιμοποιηθεί με κωδικοποιητές, αισθητήρες Hall ή αναλογικούς αισθητήρες θέσης για την κατασκευή ενός συστήματος θέσης κλειστού βρόχου.

Ε5: Ποια είναι η περίοδος εγγύησης;

Η τεχνική υποστήριξη για την ενσωμάτωση και την επιλογή του οδηγού παρέχεται από την ομάδα μηχανικών της SUPT MOTION.
