VARS0022 Μικρού Μεγέθους Περιστροφικός Κινητήρας Πηνίου Φωνής Υψηλής Σταθερότητας 0.22Nm Ενεργοποιητής 32 μοιρών

Επισκόπηση του προϊόντος

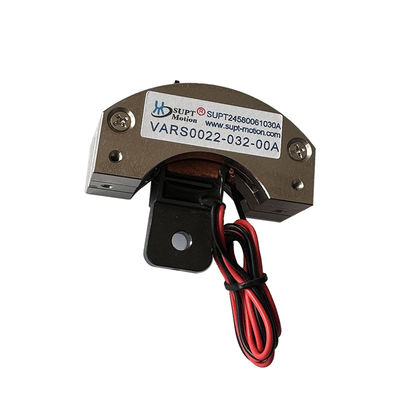

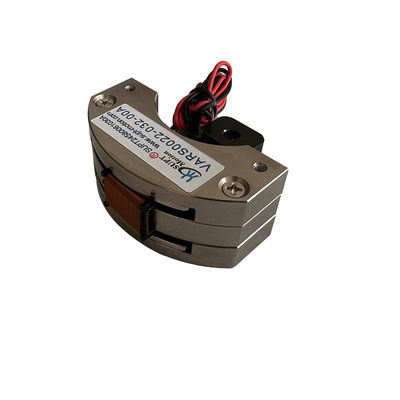

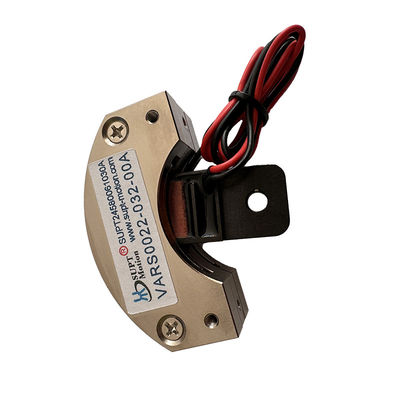

Ο VARS0022-032-00A είναι ένας συμπαγής κινητήρας περιστρεφόμενης σπείρας φωνής τύπου κλίσης που εισήχθη από την SUPT MOTION, σχεδιασμένος ειδικά για ακριβή γωνιακή τοποθέτηση σε περιορισμένους χώρους.Αυτός ο περιστρεφόμενος κινητήρας φωνητικής σπείρας παρέχει μέγιστη ροπή 0.22 N·m και συνεχής ροπή 0,12 N·m σε συνολικό εύρος οδήγησης 32 μοιρών, με μέγιστη τάση κίνησης 15,5 V.
Με μέγεθος μόλις 60 × 60 × 36 mm και με κινητή τροχιά που ζυγίζει μόνο 21,5 γραμμάρια, αυτός ο κινητήρας είναι σήμερα ένας από τους ελαφρύτερους περιστρεφόμενους ενεργοποιητές με περιορισμένη γωνία που διατίθενται για εφαρμογές με όργανα.Χάρη στο σχεδιασμό της με άμεση κίνηση, ο ρότορας ανταποκρίνεται άμεσα στις τρέχουσες εντολές και είναι απαλλαγμένος από τα προβλήματα αντίδρασης που είναι κοινά στους κινητήρες με γρανάζια.
Δεδομένου ότι η ροπή αυξάνεται γραμμικά με το ρεύμα και δεν υπάρχει φθορά από το πινέλο, αυτός ο ενεργοποιητής φωνητικής τροχιάς παρέχει ομαλή, επαναλαμβανόμενη κίνηση καθ' όλη τη διάρκεια της ονομαστικής διάρκειας ζωής του 10.000 ωρών.Το περίβλημα από κράμα αλουμινίου προσφέρει εξαιρετική διάχυση θερμότητας και προστατεύει τις συναρμολογήσεις κυλίνδρων και μαγνητών τόσο σε βιομηχανικά όσο και σε εργαστηριακά περιβάλλοντα.

Λύση

Οι σχεδιαστές συμπαγών οργάνων συχνά απαιτούν μια περιστρεφόμενη πλατφόρμα που είναι αρκετά μικρή για να τοποθετηθεί δίπλα σε οπτικά εξαρτήματα ή αισθητήρες, αλλά αρκετά σταθερή ώστε να διατηρεί τη γωνία της κατά τη διάρκεια των μετρήσεων.Οι κινητήρες μικροβημάτων όχι μόνο προσθέτουν βάρος αλλά καταναλώνουν επίσης συνεχές ρεύμα διατήρησης και παράγουν κυματισμό που παρεμβαίνει στα ευαίσθητα ωφέλιμα φορτία.
Το VARS0022-032-00A προσφέρει μια εναλλακτική λύση: έναν ενσωματωμένο, εξαιρετικά σταθερό μικροενεργοποιητή.η χαμηλή κινούμενη μάζα εξασφαλίζει επαρκώς υψηλή συχνότητα μηχανικού συντονισμούΗ ροπή διατήρησης παρέχεται ηλεκτρομαγνητικά και απαιτεί μόνο ένα μέτριο συνεχές ρεύμα για τη διατήρηση,που επιτρέπουν στο σύστημα να επιτυγχάνει άκαμπτη γωνιακή κλειδαριά χωρίς να απαιτείται μηχανική πέδηση.
Αυτή η λύση επιτρέπει στους μηχανικούς να κατασκευάσουν έναν εξαιρετικά σταθερό βρόχο γωνιακής τοποθέτησης χρησιμοποιώντας μόνο τρία στοιχεία: τον ενεργοποιητή, έναν ενισχυτή ρεύματος και έναν αισθητήρα γωνίας.Η προβλέψιμη σταθερή ροπής απλοποιεί τη διαδικασία συντονισμούΤο αποτέλεσμα είναι ένα συμπαγές, ήσυχο,και άξονας κίνησης χωρίς συντήρηση ικανός να ανταποκρίνεται στις προσδοκίες ακρίβειας των σύγχρονων οπτικών και δοκιμαστικών εξοπλισμούς.

Προδιαγραφές

Εφαρμογή

Ο κινητήρας περιστροφικής φωνητικής περιστροφής μικρού μεγέθους ταιριάζει σε εφαρμογές όπου ο χώρος της πλακέτας μετράται σε χιλιοστά: οπτικοί τροχοί φίλτρου, μικροσκοπικοί σταθεροποιητές κιμ-μπάλ, μηχανισμοί υποβοήθησης αυτόματης εστίασης,Συσκευές για την επεξεργασία ή την επεξεργασία συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών για την επεξεργασία ή την επεξεργασία συσκευών για την επεξεργασία συσκευών για την επεξεργασία ή την επεξεργασία προϊόντωνΧρησιμοποιείται επίσης σε εργαλεία χειρισμού ημιαγωγών, αυτοματοποίηση εργαστηρίων και ιατρικά όργανα που απαιτούν ένα μικρό, καθαρό γωνιακό στάδιο με υψηλή σταθερότητα.
Η διαδρομή 32 μοιρών καλύπτει την σαρώση που απαιτείται από τους περισσότερους μηχανισμούς ευθυγράμμισης και εναλλαγής αισθητήρων, ενώ η ελαφριά τροχιά επιτρέπει απαλές κινήσεις χωρίς ταλαντώσεις που δεν κλονίζουν τα γειτονικά στοιχεία.Σε εφαρμογές περιστροφικών βαλβίδων και αποσβεστικών, ο κινητήρας παρέχει ομαλή διαμόρφωση ροπήςΓια τους πελάτες που χρειάζονται διαφορετικό αποτύπωμα, η συσκευή μπορεί να χρησιμοποιηθεί για την ανίχνευση της θέσης.Το SUPT MOTION προσφέρει την ίδια τεχνολογία φωνητικής περιστροφής τύπου κλίσης σε μεγέθη πλαισίων από μικροσκοπικές έως βιομηχανικές κλάσεις υψηλής ροπής.

Γενικές ερωτήσεις

Ερώτηση 1: Πόσο συμπαγές είναι το VARS0022-032-00A;

Το εξωτερικό πλαίσιο έχει διαστάσεις 60 × 60 × 36 mm και η κινητή τροχιά ζυγίζει μόνο 21,5 g, γεγονός που την καθιστά κατάλληλη για τοποθέτηση μέσα σε χειροκίνητα όργανα,Οπτικές μονάδες και συμπαγείς ομάδες αυτοματισμού.

Ε2: Τι κάνει σταθερό τον κινητήρα σε σταθερή γωνία;

Η υψηλή σταθερότητα προέρχεται από το σχεδιασμό της σπείρας φωνής με άμεση κίνηση: η ροπή είναι ανάλογη με το ρεύμα, δεν υπάρχει τριβή ή αντίδραση στο μονοπάτι κίνησης,και η περιστροφή χαμηλής αδράνειας επιτρέπει στον κυκλώνα του servo να κρατήσει την εντοπισμένη γωνία σταθερά χωρίς περιορισμό κύκλων ή drift.

Ε3: Μπορεί ο κινητήρας να ταλαντεύεται συνεχώς;

Ναι, εντός της συνεχούς ονομαστικής ροπής 0,12 N·m στους 25 °C, ο κινητήρας μπορεί να λειτουργεί σε συνεχή αμφίδρομη ταλάντευση για εργασίες σάρωσης, θίρσης ή άντλησης.χωρίς φθορά από βούρτσα για να περιορίσει τη διάρκεια ζωής του.

Ε4: Ποια συσκευή ανατροφοδότησης πρέπει να χρησιμοποιηθεί;

Ένας οπτικός κωδικοποιητής, ένας μαγνητικός κωδικοποιητής ή ένας χωρητικός αισθητήρας μπορούν να τοποθετηθούν στον άξονα εξόδου ανάλογα με την απαιτούμενη ανάλυση.Έτσι οι περισσότερες τυποποιημένες μεθόδους ρυθμίσεων σερβο-εφαρμόζονται.

Ε: Είναι διαθέσιμη προσαρμογή για αυτό το μοντέλο;

Ναι, η γωνία κίνησης, η τάση κίνησης, η λήξη της τροχιάς, οι λεπτομέρειες του άξονα και οι τρύπες τοποθέτησης μπορούν να προσαρμοστούν για προγράμματα OEM.Η ελάχιστη παραγγελία είναι 1 κομμάτι και τα δείγματα συνήθως αποστέλλονται εντός 3-5 εργάσιμων ημερών.
