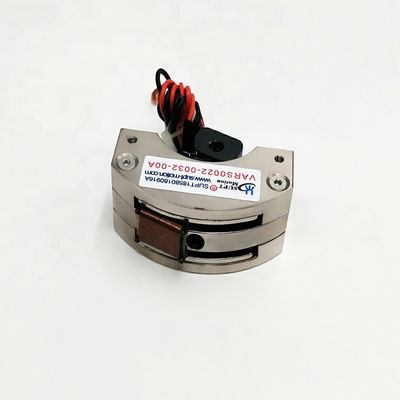

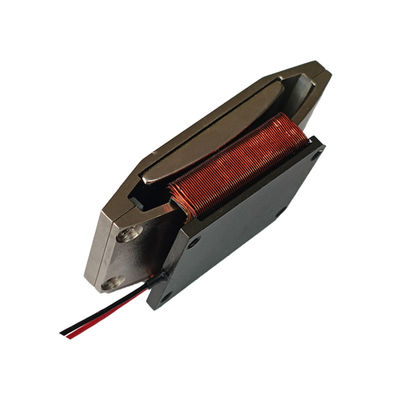

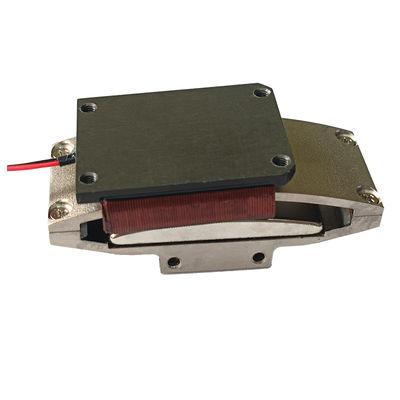

VARS0350 Ροταριακός κινητήρας σπείρας φωνής υψηλής σταθερότητας 3.5Nm 60deg Swing Actuator

Επισκόπηση προϊόντος

Ο VARS0350-060-00A είναι ένας κινητήρας φωνητικής πηνίου βαρέως τύπου περιστροφικής κίνησης τύπου swing που εισήχθη από την SUPT MOTION, σχεδιασμένος ειδικά για εργασίες τοποθέτησης και σταθεροποίησης ευρείας γωνίας που απαιτούν υψηλή ροπή. Στους 25 °C, αυτός ο κινητήρας φωνητικής πηνίου προσφέρει μέγιστη ροπή 3,5 N·m και συνεχή ροπή 1,14 N·m σε ένα εξαιρετικά ευρύ συνολικό εύρος διαδρομής 60 μοιρών, με μέγιστη τάση οδήγησης 25,8 V.
Το κινούμενο πηνίο ζυγίζει 115 γραμμάρια και το σώμα του ενεργοποιητή έχει διαστάσεις 115 × 65 × 54,5 χιλιοστά. Όπως όλοι οι κινητήρες φωνητικής πηνίου της σειράς VARS, το πηνίο κινείται απευθείας εντός του μαγνητικού πεδίου, δίνοντας στη συσκευή μια γραμμική σχέση ροπής-ρεύματος χωρίς νεκρή ζώνη και χωρίς φαινόμενο οδοντώσεων, ακόμη και σε τέτοια υψηλά επίπεδα ισχύος.
Αυτό το μοντέλο κινητήρα φωνητικής πηνίου έχει σχεδιαστεί ειδικά για περιστροφικά συστήματα που απαιτούν κίνηση μεγάλης γωνίας κατά τη μεταφορά βαρέων φορτίων, όπως μεγάλοι καθρέφτες διεύθυνσης, βιομηχανικές βαλβίδες, μηχανισμοί απόσβεσης και γάντρες τοποθέτησης. Η στιβαρή κατασκευή αλουμινίου και η μεγάλη επιφάνεια επαφής των ρουλεμάν διασφαλίζουν υψηλή σταθερότητα της ονομαστικής ροπής, ενώ η διάρκεια ζωής 10.000 ωρών διατηρεί χαμηλό το συνολικό κόστος ιδιοκτησίας για τον συνεχή εξοπλισμό λειτουργίας.

Λύση

Οι περιστροφικοί ενεργοποιητές ευρείας γωνίας σε βιομηχανικό εξοπλισμό βασίζονται συνήθως σε σερβοκινητήρες εξοπλισμένους με αρμονικούς ή ιμάντες μειωτήρες. Ενώ αυτά τα εξαρτήματα παρέχουν ροπή, εισάγουν νεκρή ζώνη, ελαστικότητα και περιοδικά σφάλματα, τα οποία μειώνουν τη σταθερότητα τοποθέτησης και απαιτούν συχνή συντήρηση σε σκονισμένα περιβάλλοντα ή σε αυτά με υψηλούς ρυθμούς κύκλου.
Ο VARS0350-060-00A αντικαθιστά τον συνδυασμό κινητήρα και μειωτήρα με ένα μόνο στοιχείο άμεσης κίνησης. Το πηνίο παράγει άμεσα ροπή ανάλογη με το εφαρμοζόμενο ρεύμα, επιτρέποντας στον βρόχο ελέγχου να επιτύχει ομαλή, εξαιρετικά σταθερή κίνηση σε ολόκληρο το εύρος κίνησης των 60 μοιρών.
Με μέγιστη ροπή 3,5 N·m και συνεχή ροπή 1,14 N·m, αυτός ο περιστροφικός ενεργοποιητής μπορεί να επιταχύνει γρήγορα φορτία υψηλής αδράνειας και να αντισταθεί σε εξωτερικές διαταραχές για να διατηρήσει μια σταθερή θέση χωρίς την ανάγκη μηχανικού φρεναρίσματος.
Η δυνατότητα ευρείας διαδρομής του εξαλείφει την ανάγκη για κιβώτια γραναζιών πολλαπλών στροφών σε πολλές εφαρμογές, ενώ η μαγνητική σύζευξη χωρίς νεκρή ζώνη βελτιώνει την αμφίδρομη επαναληψιμότητα σε διαδικασίες όπως η μέτρηση βαλβίδων, η στόχευση κεραιών και ο έλεγχος γυροσκοπίων καθρεφτών. Χωρίς εξαρτήματα μετάδοσης επιρρεπή στη φθορά, αυτή η λύση μειώνει τον χρόνο διακοπής λειτουργίας και απλοποιεί τη συντήρηση - κάτι που είναι ιδιαίτερα σημαντικό για εξοπλισμό που λειτουργεί όλο το εικοσιτετράωρο σε εργοστάσια, οχήματα ή εργαστήρια δοκιμών αεροδιαστημικής.

Προδιαγραφές

Εφαρμογή

Αυτός ο ενεργοποιητής φωνητικής πηνίου μπορεί να χρησιμεύσει ως ενεργοποιητής θέσης καθρέφτη σε συστήματα λέιζερ μεγάλης διαμέτρου, οδηγούς δέσμης τηλεσκοπίων και βάσεις οπτικής παρακολούθησης, καθώς και ως ενεργοποιητής περιστροφικής βαλβίδας για τη μέτρηση καυσίμων, ψυκτικών και αερίων διεργασιών. Η διαδρομή 60 μοιρών και η υψηλή σταθερότητά του τον καθιστούν επίσης κατάλληλο για χρήση ως ενεργοποιητής απόσβεσης στον έλεγχο δομικών δονήσεων, περιστροφικά συστήματα τοποθέτησης σε εργαλειομηχανές και ενεργοποιητές ελέγχου πτήσης σε μη επανδρωμένα εναέρια οχήματα (UAV).
Αυτός ο κινητήρας φωνητικής πηνίου χρησιμοποιείται ευρέως στις βιομηχανίες ημιαγωγών, αυτοκινητοβιομηχανίας, βιομηχανικής και αεροδιαστημικής, και μπορεί να χρησιμοποιηθεί οπουδήποτε απαιτείται περιστροφική πλατφόρμα μεγάλης γωνίας, υψηλής ροπής, χωρίς νεκρή ζώνη. Εντός του ονομαστικού εύρους συνεχούς ροπής του, ο κινητήρας υποστηρίζει συνεχή ταλάντωση, καθιστώντας τον κατάλληλο για σάρωση περιγράμματος και δοκιμές. Το στιβαρό περίβλημά του μπορεί να αντέξει κραδασμούς και δονήσεις σε περιβάλλοντα κινητών εγκαταστάσεων.

Συχνές Ερωτήσεις

Ε1: Τι φορτία μπορεί να οδηγήσει ο VARS0350-060-00A;

Με μέγιστη ροπή 3,5 N·m και συνεχή ροπή 1,14 N·m στους 25 °C, ο ενεργοποιητής οδηγεί καθρέφτες, βαλβίδες και γάντρες με μέτρια αδράνεια. Η ακριβής επιτάχυνση εξαρτάται από την αδράνεια του φορτίου και το διαθέσιμο ρεύμα από τον οδηγό.

Ε2: Ποια είναι η συνολική διαδρομή αυτού του μοντέλου;

Η συνολική διαδρομή είναι 60 μοίρες, μία από τις ευρύτερες στη σειρά VARS. Για εφαρμογές που χρειάζονται μικρότερο εύρος, είναι διαθέσιμοι τόσο μηχανικοί όσο και ηλεκτρικοί περιορισμοί γωνίας.

Ε3: Πώς επιτυγχάνεται υψηλή σταθερότητα σε θέση συγκράτησης;

Η σταθερότητα προέρχεται από την αρχή της άμεσης κίνησης φωνητικής πηνίου: η ροπή είναι ανάλογη με το ρεύμα χωρίς τριβή, νεκρή ζώνη ή οδοντώσεις, έτσι ένας ελεγκτής κλειστού βρόχου μπορεί να κρατήσει τον άξονα άκαμπτα σε οποιαδήποτε γωνία εντός της διαδρομής χωρίς ταλάντευση.

Ε4: Ποιοι είναι οι χρόνοι παράδοσης και οι επιλογές προσαρμογής;

Η ελάχιστη ποσότητα παραγγελίας είναι 1 τεμάχιο. Τα δείγματα παραδίδονται σε 3-5 εργάσιμες ημέρες και οι παραγγελίες παραγωγής σε 15-25 ημέρες. Προσαρμοσμένη διαδρομή, τάση οδήγησης, διαμόρφωση άξονα και διαστάσεις τοποθέτησης είναι διαθέσιμες για απαιτήσεις OEM.
