Ελαφρύ βάρος Vcm Voice Coil Motor Module υψηλής απόκρισης υψηλής ταχύτητας πλατφόρμες γραμμικής κίνησης

  • Light Weight Vcm Voice Coil Motor Module High Response High Speed Linear Motion Platforms
  • Light Weight Vcm Voice Coil Motor Module High Response High Speed Linear Motion Platforms
  • Light Weight Vcm Voice Coil Motor Module High Response High Speed Linear Motion Platforms
Τόπος καταγωγής suzhou Κίνα
Μάρκα SUPT MOTION
Πιστοποίηση ISO9001-2000
Αριθμό μοντέλου Σειρά VCAR
Ποσότητα παραγγελίας min 1pcs
Τιμή $220-$350
Συσκευασία λεπτομέρειες χαρτοκιβώτιο που συσκευάζει ect.
Χρόνος παράδοσης 1-5 αποστολή ημερών προϊόντων 5-7, δείγματα 3-5 ημέρες, όγκος που συζητιέται
Όροι πληρωμής Τ/Τ
Δυνατότητα προσφοράς Διαπραγματεύσιμα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Βάρος Φως Ποσότητα 9998
ΡΡΜ 8800rpmrpm Δύναμη 36w
Τετάρτη 24V Αριθμός BATCH Ακόμα-YQDJ13
Επισημαίνω

Μονάδα κινητήρα VCM φωνητικής περιστροφής

,

Ελαφρύ βάρος VCM Voice Coil Stage

,

36W υψηλής ταχύτητας φωνητικό πηνίο
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Ελαφρύ βάρος VCM Voice Coil Motor Module Υψηλή ανταπόκριση Υψηλής ταχύτητας επιτάχυνση



Περιγραφή του προϊόντος:

Το Voice Coil Motor Module είναι μια συσκευή που ενσωματώνει τον Voice Coil Motor (VCM) και τα σχετικά συστήματα ελέγχου.που η κίνησή τους καθοδηγείται από δυνάμεις που παράγονται από ηλεκτρομαγνητικά πεδίαΗ μονάδα κινητήρα φωνητικής περιστροφής συνδυάζει τα χαρακτηριστικά και την τεχνολογία ελέγχου των κινητήρων φωνητικής περιστροφής,παρέχοντας λύσεις γραμμικής κίνησης για διάφορες εφαρμογές.
Ο κινητήρας φωνητικής τροχιάς είναι το βασικό στοιχείο της μονάδας, που αποτελείται από μια τροχιά και ένα μαγνητικό πεδίο.το παραγόμενο μαγνητικό πεδίο αλληλεπιδρά με το μαγνητικό πεδίο, δημιουργώντας δύναμη για να οδηγήσει την κίνηση του σπείρου.
Προκειμένου να επιτευχθεί γραμμική κίνηση, ο κινητήρας φωνητικής τροχιάς είναι συνήθως εγκατεστημένος στην γραμμή καθοδήγησης ή συνδεδεμένος με τον συρόμενο, επιτρέποντας στον κινητήρα να κινείται ομαλά σε ευθεία γραμμή.
Οι μονάδες κινητήρα φωνητικής τροχιάς χρησιμοποιούνται ευρέως σε πολλούς τομείς, συμπεριλαμβανομένου του οπτικού εξοπλισμού, των ιατρικών οργάνων, των αυτοματοποιημένων γραμμών παραγωγής, της επεξεργασίας ακριβείας, της κοπής με λέιζερ, της αυτόματης εστίασης φακών της κάμερας,και ούτω καθεξής.Προτιμούνται για τα χαρακτηριστικά υψηλής ταχύτητας, υψηλής ακρίβειας και ομαλής κίνησης, παρέχοντας ακριβή γραμμικό έλεγχο κίνησης για διάφορες εφαρμογές.




Τεχνικές παραμέτρους:



Πρότυπο προϊόντος Δύναμη αιχμής
(Ν)		 Συνεχή δύναμη
σε θερμοκρασία 25°C ((Ν)		 Συνολική εγχείρηση
(μμ)		 Μέγιστη τάση
(V)		 Σταθερή ΕΜΠ πίσω
(V/m/s)		 Βάρος της τροχιάς
(γ)		 Διάμετρος του στατήρα (mm) Το μήκος
(μμ)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
Δελτίο ΕΚΑΧ αριθ. 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00Α 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
Δελτίο ΕΚΑΧ αριθ. 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
Δελτίο ΕΚΑΧ, αριθ. 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00Α 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
Διάταξη VCAR0011-0050. 11.4 2.1 5 11.8 3 11.2 24 17.2
Δελτίο ΕΚΑΧ, αριθ. 10.5 2.9 10 43.8 3.5 20 31 26.8
Διάταξη VCAR0013-0030-00 13 3.5 3 16 3.5 12 25 21
Ειδικότερα, το VCAR0013-0072-00 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
Δελτίο ΕΚΑΧ, αριθ. 14 4.5 25 26.5 3.9 35 25.4 44.2
Ειδικότερα, το VCAR0015-0062-00 15 6.5 6.2 26.2 9.75 14.8 33 25.6
Διάταξη VCAR0022-0098-00 22 6.6 9.8 24.7 5.8 20 34.1 35
Ειδικότερα: 22 11.4 44.8 14.3 4 52 48 75.7
Ειδικότερα, οι ενδείξεις που αναφέρονται στο σημείο 2 πρέπει να ισχύουν για τις συσκευές που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας. 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
Δελτίο ΕΚΑΧ της 28ης Ιουνίου 2006. 33 13.5 22.4 26.7 6.8 69 58 72
Διάταξη VCAR0035-0090. 35 11 9 26.4 9 33 25.4 44.3
Ειδικότερα, το VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
Ειδικότερα: 44 16.3 4 18.3 8.9 46.5 53 21.2
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. 44.1 17.7 5.9 14.3 8 43 46 22
Διάταξη VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
Επικαιροποίηση: 70 27.3 14.9 26.9 17.7 79 43 53.7
Επικαιρότητα: 75 30 20 26.2 15.2 65 70 38.7
Ειδικότερα, το VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. 87 17.5 56.3 63.4 8.1 177 72 110
Δελτίο ΕΚΑΧ της 28ης Ιουνίου 2006. 105 35.4 16.1 20.1 11.5 150 60.4 40.4
Δελτίο ΕΚΑΧ, αριθ. 110 37.4 38 23.2 9 150 60.4 60.4
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. 113 35 8.9 31 17.5 125 73 27.5
Διάταξη VCAR0115-0065. 115 30.1 6.5 35 17.3 52 40 58
Επικαιροποίηση: 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
Δελτίο ΕΚΑΧ της 28ης Ιουνίου 2006. 210 66.2 25.4 56.6 28 230 43.7 111.8
Ειδικότερα, το VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
Ειδικότερα: 262 112 24.9 28.2 26 785 66 109.1
Δελτίο ΕΚΑΧ της 10ης Δεκεμβρίου 2014. 294 56.8 49.8 114 24.5 685 93 136.9
Ειδικότερα: 436 147.6 18.7 40.7 40.7 648 80.4 91
Διάταξη VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
Ειδικότερα: 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00Α 980 605 24.9 41.5 104 1426 126 134.5
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. 1351 376.8 31 73.5 68 1071 110 143.7





Παράμετρος προϊόντος
παράμετροι Απόδοση Μονάδες VCAR0006-
0050-00Α		 VCAR0013-
0072-00Α		 VCAR0022-
0098-00Α		 VCAR0033-
0099-00Α		 VCAR0044-
0249-00Α		 VCAR0070-
0149-00Α		 VCAR0087-
0062-00Α		 VCAR0140-
0150-00Α		 VCAR0262-
0112-00Α		 VCAR0262-
0249-00Α
Δυνατότητα ώθησης N 6.2 13 22 33 44 70 87 140 262 262
Συνεχίζεται
στροφή		 N 2.6 4.2 6.6 8 12 27 22 42 111 112
Αποτελεσματικό εγκεφαλικό επεισόδιο χμ 5 7.2 9.8 9.9 25 15 6.2 15 11 25
Σημαντικό ρεύμα Α 1.7 2.3 3.8 4.5 5 4 6.9 5.3 6.4 10
Πιο υψηλή τάση v 16 27 25 24 45 27 35 33 35 28
Σταθερή ώθησης Α/Χ 3.6 5.7 5.8 5.9 8.9 18 13 27 41 26
Ανάλυση κωδικοποιητή Εμ... 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.10.5/1 0.1/0.5/1 0.1/0.5/1 0.1/05/1
Επαναλαμβανόμενη ακρίβεια Εμ... 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10
Καθαρότητα Εμ... Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm
Πλατεία Εμ... Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm (K3/25mm) Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm



Μονάδα μονοάξονου κινητήρα φωνητικής τροχιάς
Για εφαρμογές σέρβο κλειστού βρόχου με σύντομο χτύπημα, ελαφρύ βάρος κινητήρα, γρήγορη ταχύτητα απόκρισης (επίπεδο χιλιοστόλεπτο, επιτάχυνση έως 20G).Η βάση υιοθετεί αεροναυτική επεξεργασία αλουμινίου ακριβείας,καλή σταθερότητα,μπορεί να κάνει υψηλής ταχύτητας δονήσεων εναλλακτική κίνηση.Σύντομο και αξιόπιστο έλεγχο, χωρίς συσκευή ανάστροφη, χωρίς συντήρηση, μακρά ζωή,μπορεί να εκτελέσει ακριβή θέση, ταχύτητα, επιτάχυνση και έλεγχο ώθησης.Εξοπλισμένα με κατάλληλο κωδικοποιητή και καθοδηγητικό σιδηρόδρομοΗ ακρίβεια της θέσης μπορεί να φθάσει τα 0,1-5 μm.Η δομή της πλατφόρμας μπορεί να κατασκευαστεί και να προσαρμοστεί.Σύμφωνα με τις διάφορες εφαρμογές, κατάλληλος γραμμικός μηχανισμός καθοδήγησης, διαφορετικοί τύποι γραμμικού σιδηροδρόμου καθοδήγησης υψηλής ακρίβειας κ.λπ.

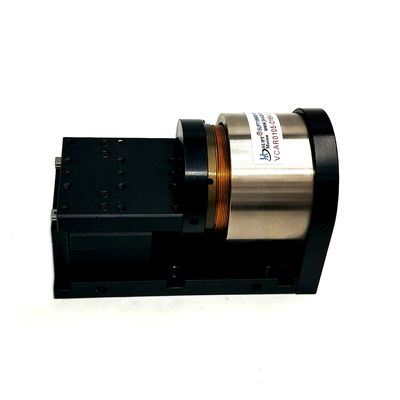

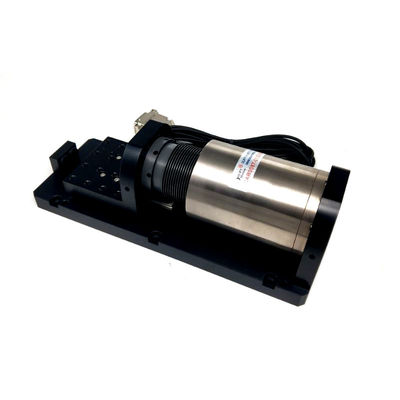

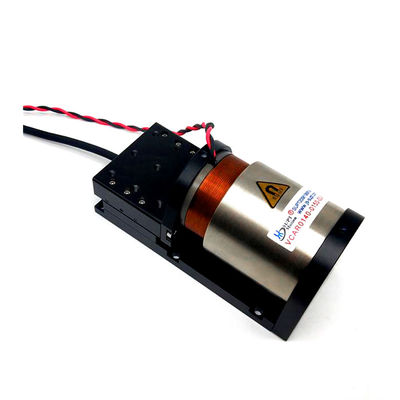

Ελαφρύ βάρος Vcm Voice Coil Motor Module υψηλής απόκρισης υψηλής ταχύτητας πλατφόρμες γραμμικής κίνησης 0Ελαφρύ βάρος Vcm Voice Coil Motor Module υψηλής απόκρισης υψηλής ταχύτητας πλατφόρμες γραμμικής κίνησης 1Ελαφρύ βάρος Vcm Voice Coil Motor Module υψηλής απόκρισης υψηλής ταχύτητας πλατφόρμες γραμμικής κίνησης 2

Ελαφρύ βάρος Vcm Voice Coil Motor Module υψηλής απόκρισης υψηλής ταχύτητας πλατφόρμες γραμμικής κίνησης 3

Υποστήριξη και υπηρεσίες:

Τεχνική υποστήριξη και εξυπηρέτηση κινητήρων κενού πυρήνα

Η Hollow Core Motor παρέχει ολοκληρωμένη τεχνική υποστήριξη και εξυπηρέτηση για να εξασφαλίσει ότι θα έχετε το μέγιστο από το προϊόν σας.Η ομάδα των εμπειρογνωμόνων μας είναι διαθέσιμη για να απαντήσει σε ερωτήσεις και να παρέχει βοήθεια με τη ρύθμιση του προϊόντος, αντιμετώπιση προβλημάτων και συντήρηση.
Παρέχουμε δωρεάν ενημερώσεις λογισμικού για να διασφαλίσουμε ότι το προϊόν σας είναι ενημερωμένο και λειτουργεί με τις καλύτερες επιδόσεις.Προσφέρουμε επίσης υπηρεσίες παρατεταμένης εγγύησης για να εγγυηθούμε ότι το προϊόν σας καλύπτεται σε περίπτωση απροσδόκητης δυσλειτουργίας.
Αν έχετε οποιεσδήποτε ερωτήσεις ή χρειάζεστε βοήθεια με το προϊόν Hollow Core Motor σας, παρακαλούμε μην διστάσετε να επικοινωνήσετε μαζί μας.



Γενικές ερωτήσεις



1Ταξίδια: τα πραγματικά ταξίδια, που χρησιμοποιούνται για τον υπολογισμό των συνολικών ταξιδιώντουαξία δύναμης.



2- Κατεύθυνση κίνησης: οριζόντια ή κάθετη εγκατάσταση 90 βαθμοί.



3Δύναμη φόρτωσης:γάμεση προς την αντίστροφη κατεύθυνση τουδύναμηστηνκινητήρα, όπως ελατήρια κλπ.



4.Βάρος φορτίου: το συνολικό ποιοτικό μέρος του κινήματος, συμπεριλαμβανομένου του διακινητή ποιότητας



5Τύπος κίνησης: 1.κίνηση από σημείο σε σημείο;2.η αμοιβαιότητα του κανόνα (π.χ. σάρωση).



6.Καμπύλη ταχύτητας: 1.μια τραπεζοειδής καμπύλη ταχύτητας;2.τριγωνική καμπύλη ταχύτητας- 3.καμπύλη ταχύτητας sinus.
