| Τόπος καταγωγής | Ηνωμένες Πολιτείες |
|---|---|
| Μάρκα | Copley |
| Πιστοποίηση | ce,ISO9001,CCC |
| Αριθμό μοντέλου | ACJ055-18 |
| Ποσότητα παραγγελίας min | ≥1 |
| Τιμή | $560.00/pieces |
| Συσκευασία λεπτομέρειες | συσκευάζοντας κίνηση χαρτοκιβωτίων |
| Χρόνος παράδοσης | 1-5 προϊόντα 5-7 ημέρες αποστολή, δείγματα 3-5 ημέρες, χύδην προς διαπραγμάτευση |
| Όροι πληρωμής | Τ/Τ |
| Δυνατότητα προσφοράς | Διαπραγματεύσιμα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Μέγιστο ρεύμα | 18 | Μέγιστος χρόνος | 1 |
|---|---|---|---|
| Δύναμη μέγιστης παραγωγής | 970 | Αντίσταση παραγωγής | 0,075 |
| Τρόπος ελέγχου | Θέση/ταχύτητα/ροπή | Η υγρασία | 0-95%RH |
| Τεχνολογία | 24v | ρεύμα εξόδου | 0-4A |
| Δυναμική τάση | 0-24V | Εύρος θέσης | 0-360° |
| Επίπεδο προστασίας | Διάκριση IP67 | Συχνότητα σφυγμού | 0-200KHz |
| Σειρά πλάτους σφυγμού | 0,5-2,5 ms | Μέγεθος | 170*120*50 χλστ |
| Σειρά ταχύτητας | 0-100rpm | Τύπος | ελεγκτής σερβο μηχανών |
| Βάρος | Φως | Θερμοκρασία λειτουργίας | -20-85°C |
| Επισημαίνω | Διοικητής κινητήρα σερβοκινητήρα λειτουργίας δεικτικού,Διοικητής κινητήρα σερβοκινητήρα PLC,Διοδηγός κινητήρα PLC Accelnet |
||
Περιγραφή προϊόντων
Τρόπος ευρετηριασμού PLC Powered Accelnet Servo Motor Drive για διανεμημένο δίκτυο ελέγχου
Περιγραφή
Συμμετοχή
Ο δίσκος παρέχει μια πλούσια διεπαφή κωδικοποιητή απόλυτης αξίας που υποστηρίζει Endat, Biss, SSI και Absolute A πρωτόκολλα όπως.Παρέχετε τον πηγαίο κώδικα CMO ή CML που μπορεί να καλείται απευθείας μπορεί να αναπτυχθεί κάτω από τα Windows και ROSTΜπορεί να καλέσει άμεσα σχετιζόμενη λειτουργία κίνησης, η οποία ελέγχει τον κινητήρα σύμφωνα με την καθορισμένη ταχύτητα θέσης και την καμπύλη χρόνου.

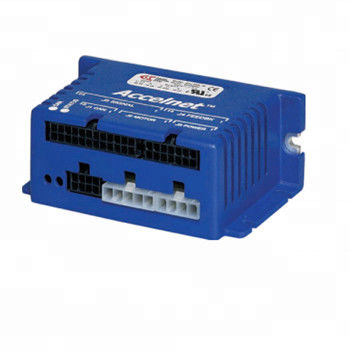

Το Accelnet Micro Panel είναι ένα συμπαγές, DC servo drive
για τον έλεγχο θέσης, ταχύτητας και ροπής των μη βούρτσων και
Μπορεί να λειτουργεί με κατανεμημένο έλεγχο.
δίκτυο, ως αυτόνομη μονάδα ευρετηρίασης ή με εξωτερική
Δύο εκδόσεις είναι διαθέσιμες για να υποστηρίξουν ψηφιακά
τετραγωνισμός ή αναλογικοί κωδικοποιητές sin/cos.
Η λειτουργία ευρετηριασμού επιτρέπει απλουστευμένη λειτουργία με PLCs που
Χρησιμοποιεί εξόδους για την επιλογή και την εκκίνηση δεικτών και εισροών για ανάγνωση
Επιπλέον, το PLC μπορεί να στείλει δεδομένα ASCII
που μπορεί να αλλάξει τα προφίλ κίνησης έτσι ώστε ένα δείκτη μπορεί να εκτελέσει
Οι μηχανές που χρησιμοποιούνται για την κατασκευή των συσκευών είναι διαφορετικές.
η δυνατότητα επιτρέπει τον έλεγχο πολλαπλών δίσκων Accelnet
από PLCs που χρησιμοποιούν αυτό το πρωτόκολλο επικοινωνίας.
Υποστηρίζεται επίσης η κατανεμημένη αρχιτεκτονική ελέγχου CANopen.
Ως κόμβος CAN που λειτουργεί σύμφωνα με το πρωτόκολλο CANopen,
υποστηρίζει τη θέση του προφίλ, την ταχύτητα του προφίλ, τη ροπή του προφίλ,
Ενσωματωμένη θέση και εντοπισμός.Μέχρι και 127 μονάδες
λειτουργούν σε ένα μόνο CAN bus και ομάδες μονάδων κίνησης μπορούν να συνδεθούν
μέσω του CAN έτσι ώστε να εκτελούν τα προφίλ κίνησης μαζί.
Δυνατότητα λειτουργίας με εξωτερικούς ελεγκτές κίνησης
σε τρόπους ροπής (στροφής), ταχύτητας και θέσης.
τα σήματα εντολής μπορούν να είναι ±10V (τροπή, ταχύτητα, θέση),
Δοκιμαστική ικανότητα (ΔΔ)
Βήμα/Κατεύθυνση).
| Μοντέλο | Α3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| Δύναμη εξόδου | |||||||||
| Σημαντικό ρεύμα | 9(636) | 18(12.73) | 3(212) | 9(636) | 12(8.5) | Δοκιμαστικό μέγεθος | |||
| ώρα αιχμής | 1 | 1 | 1 | 1 | 1 | Τμήμα 2 | |||
| συνεχές ρεύμα | 3(2.12) | 6(4.24) | 1 ((0.71) | 3(2.12) | 6(4.24) | Adc ((Arms,sinuscidal), ± 5% | |||
| Δύναμη απόδοσης μέγιστης ισχύος | 490 | 970 | 270 | 800 | 1600 | w | |||
| συνεχή" | 163 | 323 | 89 | 267 | 533 | w | |||
| Αντίσταση εξόδου | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Ρολτ ((Ω) | |||
| Μέγιστη ισχύς εξόδου | vout·HV0.97*Rou*tlout | ||||||||
| Δύναμη εισόδου | |||||||||
| Από την ώρα στην ώρα. | 20-55 | 20-55 | 20 έως 90 | 20 έως 90 | 20 έως 90 | Πληροφορίες που παρέχονται | |||
| Η κορυφή. | 9 | 18 | 3 | 9 | 12 | Adc ((1 δευτερόλεπτο) κορύφωση | |||
| Εικόνα | 3 | 6 | 1 | 3 | 6 | Αδιάλειπτος Adc | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc μέγιστο | ||||||||
| ΠΟΥΤΡΟΛΕΣ ΠΟΥΜ | 3-φασικός μετατροπέας MOSFET, 15 kHz PWM με κεντρική στάθμιση, διαστημική διανυσματική διαμόρφωση 3o kHz |
||||||||
| Τύπος συχνότητα κύματος pwm |
|||||||||
| Ψηφιακό έλεγχο | |||||||||
Ψηφιακοί κρίκοι ελέγχου |
100% ψηφιακό έλεγχο βρόχου. Δύο βρόχοι θέση ελέγχου χρησιμοποιώντας δευτερεύουσα είσοδο κωδικοποιητή Τρέχων βρόχος:15 kHz ((66.7 us) Ταχύτητα, βρόχοι θέσης: 3kHz ((333 us) Σινουσοειδές πεδίο προσανατολισμού ελέγχου ή τραπεζοειδές από Halls για κινητήρες βούρτσας συγκεκριμένη σταθμισμένη PWH με διαστημική διανυσματική διαφοροποίηση ρεύμα κυκλώματος:2.5 kHz τυπικό, το εύρος ζώνης θα ποικίλει με τη ρύθμιση και την επαγωγικότητα φορτίου Οι αλλαγές στην τάση του λεωφορείου δεν επηρεάζουν το εύρος ζώνης 200 uH γραμμή-γραμμή |
||||||||
| Επιπρόσθετος ρυθμός (χρόνος) | |||||||||
| μετατροπή | |||||||||
| Μοντάρωση | |||||||||
| Διάμετρα ζώνης | |||||||||
| Αξιολόγηση HV | |||||||||
| Ελάχιστη επαγωγικότητα φορτίου | |||||||||
| Εισαγωγές εντολών | |||||||||
| CANανοίξει | Θέση προφίλ, Διασταυρωμένη θέση, ταχύτητα προφίλ, ροπή προφίλ, στροφή | ||||||||
| Ψηφιακή θέση | Οδηγίες βήματος/κατεύθυνσης,CW/CCW (2 MHz μέγιστη συχνότητα) | ||||||||
| Τετραμελής κωδικοποιητής A/B | 20 Mcount/sec (μετά το τετράγωνο),5Mline/sec | ||||||||
| Ψηφιακή ροπή και ταχύτητα | pWM, πολικότητα | PWM 0 ~ 100%, πολικότητα = 1/0 | |||||||
| ΠΟΜ | Δοκιμαστικό σήμα PWM 50% ± 50%, δεν απαιτείται σήμα πολικότητας | ||||||||
| Περιοχή συχνοτήτων PWM | Ελάχιστο 1kHz, μέγιστο 100kHz | ||||||||
| Pw ελάχιστο πλάτος παλμού | 220 ns | ||||||||
| Αναλογική ροπή/ταχύτητα/ποσιτόνη | ±10 vdc,5kΩ παρεμπόδιση εισόδου κατεύθυνσης | ||||||||
| Ψηφιακές εισροές | |||||||||
| Τύπος αριθμού | 9, μη απομονωμένα [IN1] αφιερωμένα στη λειτουργία Drive Enable, [IN2] ~ [IN9] είναι προγραμματισμένα 74HC14 Σκάφος Schmitt που λειτουργεί από +5 Vdc με RC φίλτρο στην είσοδο 10 kΩ έως +5 Vdc ή σε συνδεδεμένο χώρο για όλα εκτός από [IN5] (βλέπε κατωτέρω) Βιν-Lo 1,35 Vdc, βιν-HI > 3,65 vdc Όλες οι εισροές έχουν ομαδικά επιλέξιμη σύνδεση εισροής pull-up/down reslstor σε +5 Vdc,ή gound 1 Αφιερωμένη είσοδος με φίλτρο RC 330 us για ενεργοποίηση οδήγησης,0 έως +24 Vdc max 3 Γενικές προοπτικές πύλες με 330 us RC φίλτρο,0 έως +24 vdc max 1 Εισαγωγή μεσαίας ταχύτητας για διακόπτη θερμοκρασίας κινητήρα,33 αμερικανικό RC filtet 40,99 kΩ ανάσυρση/ανάσυρση, από 0 έως +24 vdc max 4 Εισόδους υψηλής ταχύτητας και εξόδους με φίλτρο RC 100 ns,0 έως +5 Vdc max |
||||||||
| Όλες οι εισροές | |||||||||
| Λογικά επίπεδα | |||||||||
| Ένταξη και πέταξη | |||||||||
| Ενεργοποίηση[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| ΜΣ [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| ΕΠΙΤΡΟΠΟΙΕΣ (ΣΗΜΕΙΩΣΗ 1) | |||||||||
| Τύπος Numbet | 4Δεν είναι απομονωμένο, προγραμματιζόμενο. MDSFET με βυθισμένο ρεύμα με 1 kΩ αντλία σε +5 Vdc μέσω διόδου 300 mAdc max+,30 ve max.Δραστηριότητες προγραμματιζόμενες Απαιτείται εξωτερική διώδης fyback για την κίνηση επαγωγικών φορτίων |
||||||||
| [Από 1 έως 4] | |||||||||
| τρέχουσα διαβάθμιση | |||||||||
| τρέχουσα διαβάθμιση | |||||||||
