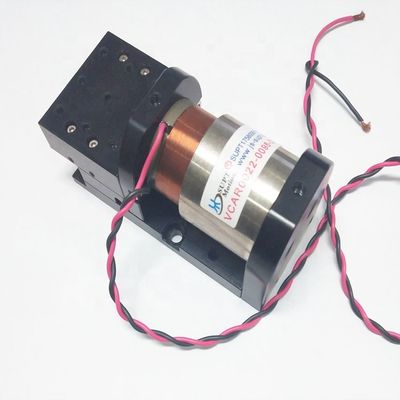

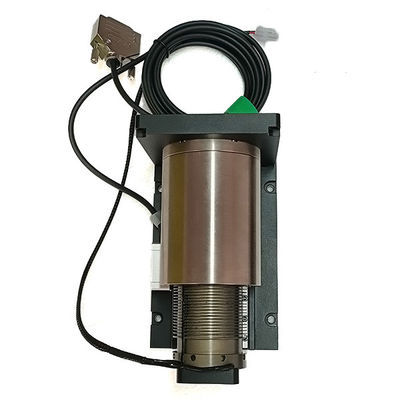

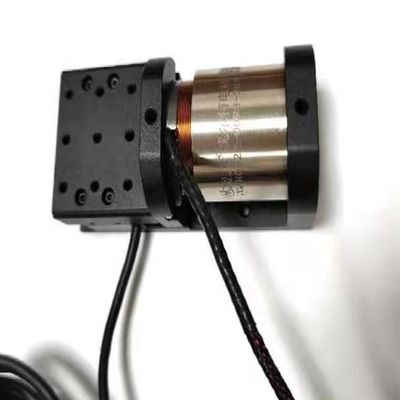

Μεγάλη ανταπόκριση Μονάδες κινητήρα Στάδιο φωνητικό σπείρωμα Γραμμικό στάδιο για οπτικά συστήματα

  • High Response Motor Modules Stage Voice Coil Linear Stage For Optical Systems
  • High Response Motor Modules Stage Voice Coil Linear Stage For Optical Systems
  • High Response Motor Modules Stage Voice Coil Linear Stage For Optical Systems
Τόπος καταγωγής Jiangsu, Κίνα
Μάρκα SUPT Motion
Πιστοποίηση ce,ISO9001,CCC
Αριθμό μοντέλου VCAR0022-0098-00A
Ποσότητα παραγγελίας min ≥1
Τιμή $380.00/pieces >=1 pieces
Συσκευασία λεπτομέρειες Καρτόνι/ξύλινο κουτί για ηλεκτρική πλατφόρμα κίνησης
Χρόνος παράδοσης 1-5 αποστολή ημερών προϊόντων 5-7, δείγματα 3-5 ημέρες, όγκος που συζητιέται
Όροι πληρωμής Τ/Τ
Δυνατότητα προσφοράς 3000 τεμάχια ανά μήνα Ηλεκτρική πλατφόρμα κίνησης

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Εγγύηση 3 μήνες-1 έτος Χρήση ΒΑΡΚΑ, αυτοκίνητο, ηλεκτρικό ποδήλατο, UAV, ρομπότ, ιατρική αναπνευστική συσκευή, μικροσκόπιο, οπτικ
Τύπος Μικροκινητήρας Στροφή Αιτήσεις
Κατασκευή Μόνιμος μαγνήτης Μετατροπή Βούρτσα
Προστατέψτε το χαρακτηριστικό Πλήρως κλειστό Ταχύτητα (RPM) Υψηλή ταχύτητα
Συνεχή ρεύμα ((A) 3.8 Αποτελεσματικότητα ΔΕ 1
Δύναμη κορύφους ((N) 22 Κτύπημα (χιλ.) 9.8
ηλεκτρική πλατφόρμα κίνησης(v) 24.7 Λιμάνι Σαγκάη
Επισημαίνω

Στάδιο κινητήρων υψηλής απόκρισης

,

Στάδιο γραμμικού κύλισης φωνής 3.8A

,

Γραμμικό στάδιο φωνητικής τροχιάς για οπτικά συστήματα
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Μονάδα γραμμικής πλατφόρμας χαμηλού ρεύματος υψηλής απόκρισης για οπτικά συστήματα









Περιγραφή του προϊόντος

 Οι γραμμικές μονάδες πλατφόρμας βρίσκουν σημαντικές εφαρμογές στον τομέα της οπτικής λόγω της ικανότητάς τους να παρέχουν ακριβή και ελεγχόμενη γραμμική κίνηση.Οι ενότητες αυτές αποτελούν βασικά συστατικά σε διάφορα οπτικά συστήματα και πειράματα.Ορισμένες βασικές εφαρμογές των γραμμικών μονάδων πλατφόρμας στον τομέα της οπτικής περιλαμβάνουν:

1.Συνοριακή ευθυγράμμιση οπτικής:Μονάδες γραμμικής πλατφόρμας χρησιμοποιούνται για την ακριβή ευθυγράμμιση οπτικών εξαρτημάτων όπως φακοί, καθρέφτες, πρίσμα και φίλτρα σε οπτικά συστήματα.Ο ακριβής έλεγχος της κίνησης τους εξασφαλίζει τη βέλτιστη ευθυγράμμιση για αποτελεσματική μετάδοση του φωτός και ακριβή σχηματισμό εικόνας.

2Συστήματα μικροσκοπίας: Οι μονάδες γραμμικής πλατφόρμας διαδραματίζουν κρίσιμο ρόλο στις ρυθμίσεις μικροσκοπίας, επιτρέποντας την ακριβή κίνηση των στόχων, σταδίων και άλλων εξαρτημάτων του μικροσκοπίου.Αυτό εξασφαλίζει ακριβή εστίαση., σάρωση δειγμάτων και απεικόνιση στις βιολογικές και υλικές επιστήμες.

3- Διοίκηση ακτίνας λέιζερ: Τα γραμμικά στάδια χρησιμοποιούνται για τον έλεγχο της κίνησης ακτίνων λέιζερ σε συστήματα λέιζερ.και θέση για εργασίες όπως το laser cutting, σήμανση και επεξεργασία υλικών.

4Φασματοσκοπία: Οι γραμμικές πλατφόρμες διευκολύνουν την κίνηση δειγμάτων, ανιχνευτών και φωτεινών πηγών σε φασματοσκοπικές ρυθμίσεις.Αυτό επιτρέπει την ελεγχόμενη σάρωση και ανάλυση των φάσματος του φωτός για διάφορες αναλυτικές και επιστημονικές εφαρμογές.

5. Διαταραμετρία: Σε διαταραμετρικές ρυθμίσεις, οι γραμμικές μονάδες πλατφόρμας επιτρέπουν την ελεγχόμενη κίνηση που απαιτείται για τη δημιουργία προτύπων παρεμβολών.,Με υψηλή ακρίβεια.

6Οπτική δοκιμή και χαρακτηρισμός: Οι γραμμικές πλατφόρμες χρησιμοποιούνται στις οπτικές δοκιμές για την ακριβή τοποθέτηση των οπτικών εξαρτημάτων κατά τη διάρκεια των διαδικασιών δοκιμής και χαρακτηρισμού.Αυτό εξασφαλίζει συνεπείς και επαναλαμβανόμενες μετρήσεις των οπτικών ιδιοτήτων.

7Οπτική ευθυγράμμιση των ινών: Οι γραμμικές μονάδες πλατφόρμας βοηθούν στην ευθυγράμμιση των οπτικών ινών και των στοιχείων των οπτικών ινών για την αποτελεσματική σύνδεση του φωτός μέσα και έξω από τις ίνες.Αυτό είναι κρίσιμο στις τηλεπικοινωνίες., αισθητήρες οπτικών ινών και εφαρμογές μετάδοσης δεδομένων.

8Φωτολιθογραφία: Τα γραμμικά στάδια χρησιμοποιούνται σε συστήματα φωτολιθογραφίας για την κατασκευή ημιαγωγών και τη μικροπλαστική.συμβάλλει στην ακριβή διαμόρφωση μικροδομών.

9- Διεύρυνση και συσπειρώσεις δέσμης: Οι πλατφόρμες γραμμικής κίνησης βοηθούν στη ρύθμιση της διάμετρος δέσμης και της συσπειρώσεως σε διάφορες οπτικές ρυθμίσεις, εξασφαλίζοντας ότι οι οπτικές ακτίνες εστιάζονται ή διευρύνονται κατά περίπτωση.

10Οπτικά όργανα: Τα γραμμικά στάδια ενσωματώνονται σε διάφορα οπτικά όργανα, συμπεριλαμβανομένων τηλεσκοπίων, μικροσκοπίων και φασματομέτρων,να επιτρέψει την ελεγχόμενη κίνηση των εξαρτημάτων και να βελτιώσει τη συνολική απόδοση.



Τεχνικές παραμέτρους:

Παράμετρος προϊόντος
παράμετροι Απόδοση Μονάδες VCAR0006-
0050-00Α		 VCAR0013-
0072-00Α		 VCAR0022-
0098-00Α		 VCAR0033-
0099-00Α		 VCAR0044-
0249-00Α		 VCAR0070-
0149-00Α		 VCAR0087-
0062-00Α		 VCAR0140-
0150-00Α		 VCAR0262-
0112-00Α		 VCAR0262-
0249-00Α
Δυνατότητα ώθησης N 6.2 13 22 33 44 70 87 140 262 262
Συνεχίζεται
στροφή		 N 2.6 4.2 6.6 8 11.7 27.3 21.7 42.2 111 112
Αποτελεσματικό εγκεφαλικό επεισόδιο χμ 5 7.2 9.8 9.9 24.9 14.9 6.2 15 11.2 24.9
Σημαντικό ρεύμα Α 1.7 2.3 3.8 4.5 4.95 4 6.85 5.3 6.4 10.1
Πιο υψηλή τάση v 15.7 26.6 24.7 24.3 44.9 26.9 34.5 33.4 35.1 28.2
Σταθερή ώθησης Α/Χ 3.57 5.72 5.8 5.87 8.88 17.7 12.7 26.6 41 26
Ανάλυση κωδικοποιητή Εμ... 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.10.5/1 0.1/0.5/1 0.1/0.5/1 0.1/05/1
Επαναλαμβανόμενη ακρίβεια Εμ... 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10
Καθαρότητα Εμ... Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm
Πλατεία Εμ... Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm (K3/25mm) Κ3/25mm Κ3/25mm Κ3/25mm Κ3/25mm




Πρότυπο προϊόντος Δύναμη αιχμής
(Ν)		 Συνεχή δύναμη
σε θερμοκρασία 25°C ((Ν)		 Συνολική εγχείρηση
(μμ)		 Μέγιστη τάση
(V)		 Σταθερή ΕΜΠ πίσω
(V/m/s)		 Βάρος της τροχιάς
(γ)		 Διάμετρος του στατήρα (mm) Το μήκος
(μμ)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
Δελτίο ΕΚΑΧ αριθ. 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00Α 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
Δελτίο ΕΚΑΧ αριθ. 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
Δελτίο ΕΚΑΧ, αριθ. 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00Α 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
Διάταξη VCAR0011-0050. 11.4 2.1 5 11.8 3 11.2 24 17.2
Δελτίο ΕΚΑΧ, αριθ. 10.5 2.9 10 43.8 3.5 20 31 26.8
Διάταξη VCAR0013-0030-00 13 3.5 3 16 3.5 12 25 21
Ειδικότερα, το VCAR0013-0072-00 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
Δελτίο ΕΚΑΧ, αριθ. 14 4.5 25 26.5 3.9 35 25.4 44.2
Ειδικότερα, το VCAR0015-0062-00 15 6.5 6.2 26.2 9.75 14.8 33 25.6
Διάταξη VCAR0022-0098-00 22 6.6 9.8 24.7 5.8 20 34.1 35
Ειδικότερα: 22 11.4 44.8 14.3 4 52 48 75.7
Ειδικότερα, οι ενδείξεις που αναφέρονται στο σημείο 2 πρέπει να ισχύουν για τις συσκευές που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας. 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
Δελτίο ΕΚΑΧ της 28ης Ιουνίου 2006. 33 13.5 22.4 26.7 6.8 69 58 72
Διάταξη VCAR0035-0090. 35 11 9 26.4 9 33 25.4 44.3
Ειδικότερα, το VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
Ειδικότερα: 44 16.3 4 18.3 8.9 46.5 53 21.2
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. 44.1 17.7 5.9 14.3 8 43 46 22
Διάταξη VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
Επικαιροποίηση: 70 27.3 14.9 26.9 17.7 79 43 53.7
Επικαιρότητα: 75 30 20 26.2 15.2 65 70 38.7
Ειδικότερα, το VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. 87 17.5 56.3 63.4 8.1 177 72 110
Δελτίο ΕΚΑΧ της 28ης Ιουνίου 2006. 105 35.4 16.1 20.1 11.5 150 60.4 40.4
Δελτίο ΕΚΑΧ, αριθ. 110 37.4 38 23.2 9 150 60.4 60.4
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. 113 35 8.9 31 17.5 125 73 27.5
Διάταξη VCAR0115-0065. 115 30.1 6.5 35 17.3 52 40 58
Επικαιροποίηση: 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
Δελτίο ΕΚΑΧ της 28ης Ιουνίου 2006. 210 66.2 25.4 56.6 28 230 43.7 111.8
Ειδικότερα, το VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
Ειδικότερα: 262 112 24.9 28.2 26 785 66 109.1
Δελτίο ΕΚΑΧ της 10ης Δεκεμβρίου 2014. 294 56.8 49.8 114 24.5 685 93 136.9
Ειδικότερα: 436 147.6 18.7 40.7 40.7 648 80.4 91
Διάταξη VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
Ειδικότερα: 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00Α 980 605 24.9 41.5 104 1426 126 134.5
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. 1351 376.8 31 73.5 68 1071 110 143.7




Εφαρμογές:

Η γραμμική πλατφόρμα της μονάδας κινητήρα φωνητικού κυλίνδρου είναι ιδιαίτερα κατάλληλη για εφαρμογές σέρβο κλειστού βρόχου με σύντομο χτύπημα.που έχει καλή σταθερότητα και μπορεί να κάνει υψηλής ταχύτητας ταλαντωτική και αναδρομική κίνηση. Απλό και αξιόπιστο χειρισμό, δεν απαιτείται συσκευή ανάποδα, μακρά διάρκεια ζωής χωρίς συντήρηση. Λόγω του μικρού μεγέθους του, είναι ιδιαίτερα κατάλληλο για στενούς χώρους.Η πλατφόρμα ενεργοποιητή φωνητικής τροχιάς επιτρέπει τη θέση μηχανικήςΤο επίπεδο ακρίβειας τοποθέτησης φτάνει τα 0,1 μm-0,5 μm και η επιτάχυνση φτάνει τα 20G. Το ευρύ φάσμα των εφαρμογών του περιλαμβάνει γιοτ, αυτοκίνητα,ηλεκτρικά ποδήλαταΗ διαμόρφωση των κατάλληλων οδηγών και ελεγκτών σύμφωνα με τις διαφορετικές απαιτήσεις κίνησης και ώθησης.Η δομή της πλατφόρμας μπορεί να κατασκευαστεί και να προσαρμοστείΣύμφωνα με διαφορετικές εφαρμογές, επιλέξτε τον κατάλληλο μηχανισμό γραμμικού οδηγού, διαφορετικούς τύπους γραμμικού οδηγού υψηλής ακρίβειας κ.λπ.



Μεγάλη ανταπόκριση Μονάδες κινητήρα Στάδιο φωνητικό σπείρωμα Γραμμικό στάδιο για οπτικά συστήματα 0

Μεγάλη ανταπόκριση Μονάδες κινητήρα Στάδιο φωνητικό σπείρωμα Γραμμικό στάδιο για οπτικά συστήματα 1





Υπηρεσίες μας

Οι τεχνικοί δείκτες και οι προδιαγραφές μπορούν να προσαρμοστούν.

Ένα δείγμα, να πάρει το φορτίο.

Ευχαριστητική υπηρεσία μετά την πώληση.



Μεγάλη ανταπόκριση Μονάδες κινητήρα Στάδιο φωνητικό σπείρωμα Γραμμικό στάδιο για οπτικά συστήματα 2

Πληροφορίες εταιρείας

 Μεγάλη ανταπόκριση Μονάδες κινητήρα Στάδιο φωνητικό σπείρωμα Γραμμικό στάδιο για οπτικά συστήματα 3

Συσκευή και αποστολή

 Μεγάλη ανταπόκριση Μονάδες κινητήρα Στάδιο φωνητικό σπείρωμα Γραμμικό στάδιο για οπτικά συστήματα 4Μεγάλη ανταπόκριση Μονάδες κινητήρα Στάδιο φωνητικό σπείρωμα Γραμμικό στάδιο για οπτικά συστήματα 5

Πιστοποιητικά



Μεγάλη ανταπόκριση Μονάδες κινητήρα Στάδιο φωνητικό σπείρωμα Γραμμικό στάδιο για οπτικά συστήματα 6



Γενικές ερωτήσεις



1Ταξίδια: τα πραγματικά ταξίδια, που χρησιμοποιούνται για τον υπολογισμό των συνολικών ταξιδιώντουαξία δύναμης.



2- Κατεύθυνση κίνησης: οριζόντια ή κάθετη εγκατάσταση 90 βαθμοί.



3Δύναμη φόρτωσης:γάμεση προς την αντίστροφη κατεύθυνση τουδύναμηστηνκινητήρα, όπως ελατήρια κλπ.



4.Βάρος φορτίου: το συνολικό ποιοτικό μέρος του κινήματος, συμπεριλαμβανομένου του διακινητή ποιότητας



5Τύπος κίνησης: 1.κίνηση από σημείο σε σημείο;2.η αμοιβαιότητα του κανόνα (π.χ. σάρωση).



6.Καμπύλη ταχύτητας: 1.μια τραπεζοειδής καμπύλη ταχύτητας;2.τριγωνική καμπύλη ταχύτητας- 3.καμπύλη ταχύτητας sinus.

Εκτιμούμε για την επιχείρησή σας!!
