Αλυσίδα κινητήρα γραμμικής φωνής υψηλής απόκρισης υψηλής απόκρισης για έλεγχο μικροκινήσεων ημιαγωγών

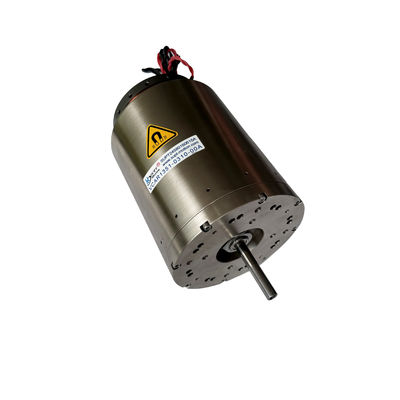

  • High Response Precision Linear Voice Coil Motor For Semiconductor Micro Motion Control

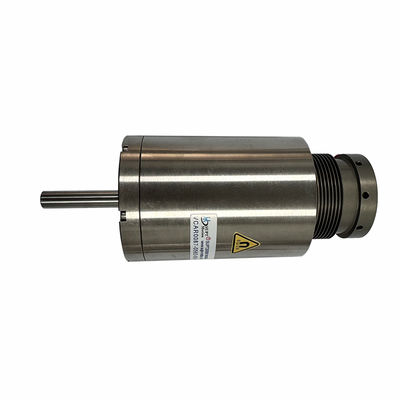

  • High Response Precision Linear Voice Coil Motor For Semiconductor Micro Motion Control

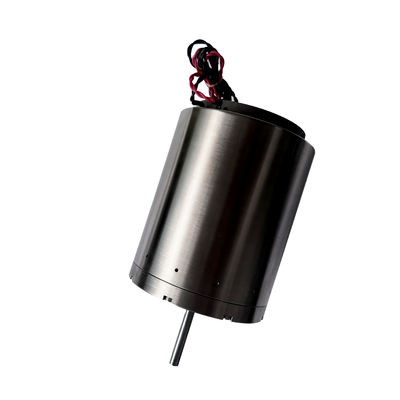

  • High Response Precision Linear Voice Coil Motor For Semiconductor Micro Motion Control
Τόπος καταγωγής Κίνα, Suzhou
Μάρκα SUPT MOTION
Πιστοποίηση ISO9001,CE,3C
Αριθμό μοντέλου Σειρά VCAB
Ποσότητα παραγγελίας min 1 τεμ
Τιμή $110-$160
Συσκευασία λεπτομέρειες Προσαρμοσμένη συσκευασία κλπ.
Χρόνος παράδοσης 1-5 κομμάτια, 5 ημέρες. > 20 κομμάτια, προς διαπραγμάτευση
Όροι πληρωμής T/T
Δυνατότητα προσφοράς προς διαπραγμάτευση

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Εγγύηση 3 μήνες-1 έτος Μοντέλο προϊόντος VCAB0262-0112-00A
βάρος ((g) 285 Δύναμη κορύφους (N) 262
Συνολική στροφή (mm) 11.2 Μέγιστη τάση (V) 35.1
Εφαρμογή Αυτόματο προϊόν Ακρίβεια τοποθέτησης Ψηλά
Τύπος προϊόντος γραμμική μηχανή σπειρών φωνής Μετατροπή Βούρτσα
Συνεχή δύναμη (N) 111N Τύπος Συμπαγής
Επισημαίνω

κινητήρας γραμμικής ακρίβειας με φωνητική περιστροφή

,

Μικροκινητήρας ημιαγωγού

,

ενεργοποιητής φωνητικής τροχιάς υψηλής απόκρισης
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Περιγραφή Προϊόντος:

Σε διαδικασίες κατασκευής ημιαγωγών, όπως η επεξεργασία πλακιδίων, η λιθογραφία, η επιθεώρηση και η συσκευασία, ο έλεγχος μικρο-τοποθέτησης απαιτεί εξαιρετικά υψηλή ακρίβεια, γρήγορη απόκριση και μακροχρόνια σταθερότητα. Οι γραμμικοί κινητήρες φωνητικού πηνίου, που διαθέτουν άμεση οδήγηση και εξαιρετική δυναμική απόδοση, έχουν γίνει μια ιδανική λύση ενεργοποίησης για τον έλεγχο μικρο-μετατόπισης σε εξοπλισμό ημιαγωγών.

Οι γραμμικοί κινητήρες φωνητικού πηνίου παράγουν ώθηση απευθείας μέσω ηλεκτρομαγνητικής δύναμης, επιτρέποντας γραμμική κίνηση χωρίς τριβή και χωρίς κενά, με ανάλυση τοποθέτησης επιπέδου μικρομέτρων ή και νανομέτρων. Σε σύγκριση με τους παραδοσιακούς μηχανισμούς με κοχλία ή σερβο-οδηγούμενος, οι γραμμικοί κινητήρες φωνητικού πηνίου προσφέρουν ανώτερη ακρίβεια τοποθέτησης και επαναληψιμότητα σε μικρά εύρη διαδρομής. Είναι ιδιαίτερα κατάλληλοι για ευθυγράμμιση πλακιδίων, οπτική εστίαση, έλεγχο επαφής ανιχνευτή και στάδια ακριβείας τοποθέτησης.

Σε εφαρμογές σάρωσης υψηλής ταχύτητας και δυναμικής αντιστάθμισης, οι γραμμικοί κινητήρες φωνητικού πηνίου παρέχουν υψηλή επιτάχυνση και απόκριση υψηλής συχνότητας, επιτρέποντας την ακριβή παρακολούθηση των εντολών ελέγχου και την αποτελεσματική αντιστάθμιση των σφαλμάτων του συστήματος και των περιβαλλοντικών διαταραχών. Η ομαλή κίνηση τους, με χαμηλή δόνηση, βοηθά στην ελαχιστοποίηση των διαταραχών της διαδικασίας στην κατασκευή μικροδομών και εξασφαλίζει σταθερή απόδοση της διαδικασίας.

Χαρακτηριστικά:

  • Ανάλυση μετατόπισης υπο-μικρομέτρου ή νανομέτρου
  • Δυναμική απόκριση υψηλής ταχύτητας και υψηλού εύρους ζώνης
  • Εξαιρετική επαναληψιμότητα και μακροχρόνια σταθερότητα
  • Μηδενικό κενό, χαμηλή δόνηση και κίνηση χωρίς σωματίδια
  • Συμβατότητα με περιβάλλοντα καθαρού δωματίου ISO 4–5
  • Χωρίς κοχλίες, γρανάζια ή κενά
  • Χωρίς υστέρηση στην απόκριση μετατόπισης
  • Υψηλό εύρος ζώνης ελέγχου για έλεγχο θέσης, ταχύτητας και δύναμης κλειστού βρόχου
  • Εξαιρετικά χαμηλή δόνηση και ακουστικός θόρυβος

Αλυσίδα κινητήρα γραμμικής φωνής υψηλής απόκρισης υψηλής απόκρισης για έλεγχο μικροκινήσεων ημιαγωγών 0

Παράμετροι Προϊόντος:

Μοντέλο Προϊόντος Μέγιστη Δύναμη
(N)		 Συνεχής Δύναμη
σε 25℃(N)		 Συνολική Διαδρομή
(mm)		 Μέγιστη Τάση
(V)		 Σταθερά Back EMF
(V/m/s)		 Βάρος του πηνίου
(g)		 Διάμετρος Στάτορα Σπείρωμα άκρου άξονα
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2(Εξωτερικό)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5(Εξωτερικό)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3(Εξωτερικό)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3(Εξωτερικό)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Άξονας ∮4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3(Εξωτερικό)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3(Εσωτερικό)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3(Εσωτερικό)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3(Εξωτερικό)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3(Εσωτερικό)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3(Εσωτερικό)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3(Εσωτερικό)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3(Εσωτερικό)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3(Εξωτερικό)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3(Εσωτερικό)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3(Εσωτερικό)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3(Εσωτερικό)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 άξονας ∮10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3(Εσωτερικό)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3(Εσωτερικό)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 άξονας ∮8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 άξονας ∮10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 άξονας ∮8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 άξονας ∮10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 άξονας ∮10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 άξονας ∮10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 άξονας ∮10



Εφαρμογές:

  1. Στάδια ευθυγράμμισης και τοποθέτησης πλακιδίων
  2. Εστίαση λιθογραφίας και αντιστάθμιση ύψους
  3. Άξονας Z σταθμού ανιχνευτή και έλεγχος επαφής
  4. Ενεργοποιητές σάρωσης υψηλής ταχύτητας AOI / AVI
  5. Σύνδεση μήτρας και μικρο-συναρμολόγηση συσκευασίας
  6. Συστήματα ακριβείας διανομής και μικρο-δοσολογίας

Αλυσίδα κινητήρα γραμμικής φωνής υψηλής απόκρισης υψηλής απόκρισης για έλεγχο μικροκινήσεων ημιαγωγών 1
