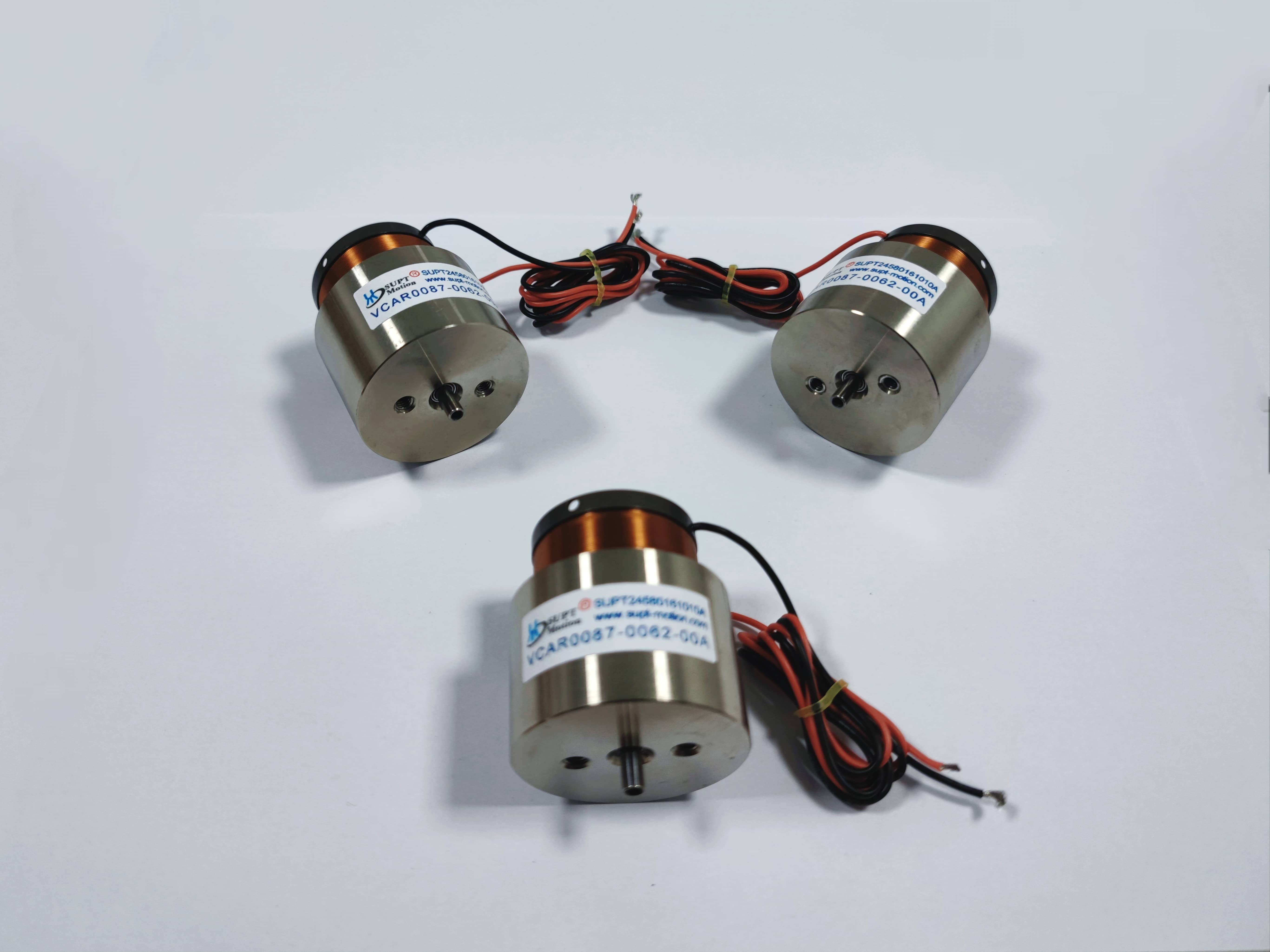

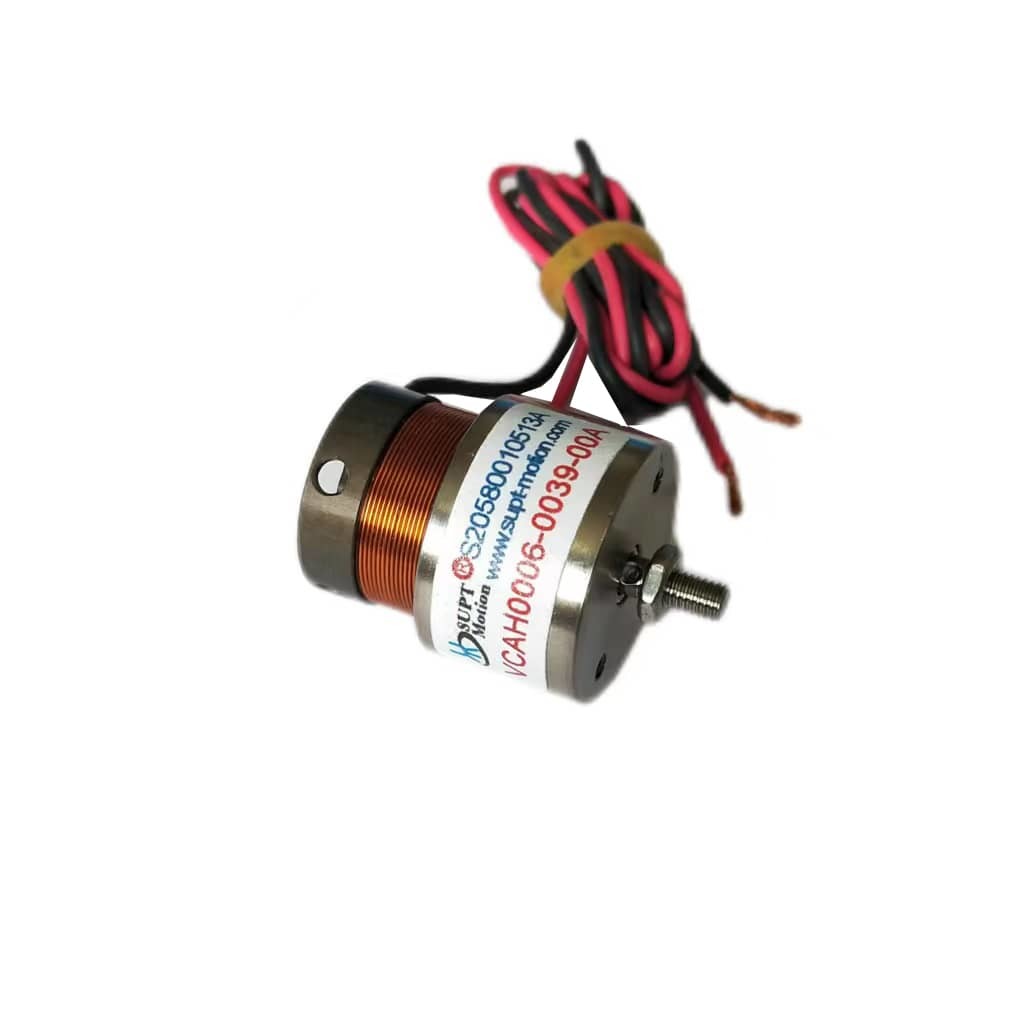

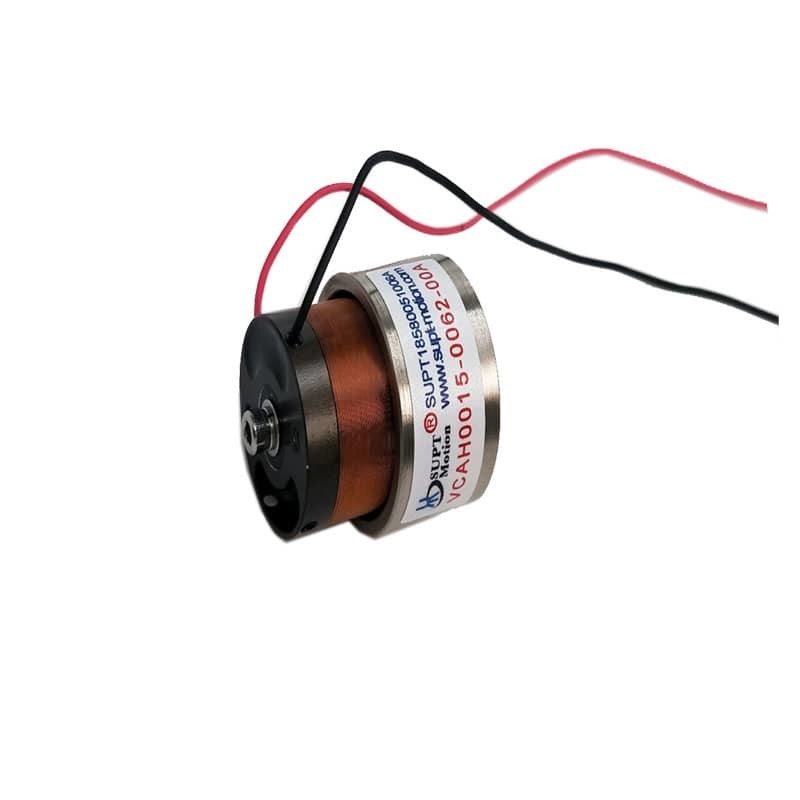

Κινητήρας γραμμικού πηνίου φωνής με άξονα για 3C ηλεκτρονικό εξοπλισμό επιθεώρησης ακριβείας
| Τόπος καταγωγής | Κίνα, Σούτζου |
|---|---|
| Μάρκα | SUPT MOTION |
| Πιστοποίηση | ISO9001,CE |
| Αριθμό μοντέλου | Ειδικότερα: |
| Ποσότητα παραγγελίας min | 2 τεμ |
| Τιμή | $120-$290 |
| Συσκευασία λεπτομέρειες | Προσαρμοσμένη συσκευασία κ.λπ. |
| Χρόνος παράδοσης | 1-5 τεμ, 5 ημέρες. >20 τεμ., προς διαπραγμάτευση |
| Όροι πληρωμής | T/T |
| Δυνατότητα προσφοράς | Προς διαπραγμάτευση |
Λεπτομέρειες
| Εγγύηση | 3 μηνών-1 έτους | Μοντέλο προϊόντος | Ειδικότερα: |
|---|---|---|---|
| βάρος ((g) | 16.2 | Δύναμη κορύφους (N) | 13 |
| Συνολική στροφή (mm) | 7.2 | Μέγιστη τάση (V) | 26.6 |
| Εφαρμογή | Αυτόματο προϊόν | Ακρίβεια τοποθέτησης | Ψηλά |
| Τύπος προϊόντος | γραμμική μηχανή σπειρών φωνής | Συνεχή δύναμη (N) | 4.2N |
| Θόρυβος | Χαμηλός θόρυβος | ||
| Επισημαίνω | linear motor with shaft,linear voice coil motor for inspection,κινητήρας γραμμικής ακρίβειας με φωνητική περιστροφή |
||
Περιγραφή προϊόντων
Περιγραφή προϊόντος:
Το μοντέλο VCAB0013-0072-00A της SUPT MOTION’s είναι ένας γραμμικός κινητήρας φωνητικής σπείρας υψηλής ακρίβειας με ημι-άξονα, ειδικά σχεδιασμένος για εφαρμογές δοκιμών ακριβείας στον κλάδο των ηλεκτρονικών 3C. Διαθέτει ενσωματωμένο γραμμικό ρουλεμάν ακριβείας και ανθεκτικό στην τριβή άξονα κίνησης. Το άκρο του άξονα διαθέτει σχεδιασμό εξωτερικού σπειρώματος M3, επιτρέποντας την άμεση σύνδεση με ενεργοποιητές όπως κεφαλές επιθεώρησης, ακροφύσια αναρρόφησης και εξαρτήματα τοποθέτησης χωρίς την ανάγκη ενδιάμεσων εξαρτημάτων μετάδοσης. Ικανοποιεί απόλυτα τις απαιτήσεις τοποθέτησης υψηλής ακρίβειας εφαρμογών όπως η επιθεώρηση τσιπ ηλεκτρονικών 3C, η επιθεώρηση εμφάνισης εξαρτημάτων και η μέτρηση διαστάσεων ακριβείας.
Αυτός ο γραμμικός κινητήρας φωνητικής σπείρας χρησιμοποιεί βελτιστοποιημένο σχεδιασμό μαγνητικού κυκλώματος και δομή περιέλιξης χωρίς πυρήνα για την εξάλειψη των φαινομένων cogging, με διακύμανση ώσης κατά τη λειτουργία ≤0,8%. Δεν παρουσιάζει μηχανική υστέρηση ή νεκρή ζώνη, προσφέροντας υψηλή ακρίβεια τοποθέτησης, εξαιρετική επαναληψιμότητα και ταχεία απόκριση. Μπορεί να εκτελέσει γρήγορα ενέργειες όπως η ακριβής τοποθέτηση κεφαλών επιθεώρησης, η υψηλής ταχύτητας τοποθέτηση τσιπ (pick-and-place) και η μέτρηση διαστάσεων εξαρτημάτων, βελτιώνοντας την αποδοτικότητα επιθεώρησης κατά 40% σε σύγκριση με τους παραδοσιακούς κινητήρες βημάτων και αυξάνοντας σημαντικά την αποδοτικότητα επιθεώρησης και το ποσοστό απόδοσης των γραμμών παραγωγής ηλεκτρονικών 3C.
Αυτός ο γραμμικός κινητήρας φωνητικής σπείρας υποστηρίζει τόσο έλεγχο παλμών PWM όσο και αναλογικό έλεγχο, επιτρέποντας την απρόσκοπτη ενσωμάτωση με κύρια συστήματα ελέγχου όπως PLC και βιομηχανικούς υπολογιστές, καθιστώντας την έναρξη λειτουργίας απλή και βολική. Επιπλέον, ο γραμμικός κινητήρας φωνητικής σπείρας διαθέτει σχεδιασμό χαμηλών δονήσεων που αποτρέπει προβλήματα όπως θολές εικόνες επιθεώρησης και αποκλίσεις στα δεδομένα μέτρησης που προκαλούνται από δονήσεις, διασφαλίζοντας την ακρίβεια της επιθεώρησης ηλεκτρονικών εξαρτημάτων 3C.
Σε σύγκριση με τις παραδοσιακές λύσεις κίνησης επιθεώρησης, το VCAB0013-0072-00A εξαλείφει ενδιάμεσα εξαρτήματα μετάδοσης όπως γρανάζια, κοχλίες και σύγχρονες ζώνες. Διαθέτει πιο συμπαγή δομή, υψηλότερη ακρίβεια τοποθέτησης και ταχύτερους χρόνους απόκρισης, παρέχοντας μια αποδοτική, σταθερή και ακριβή λύση άμεσης κίνησης για τον τομέα της επιθεώρησης ακριβείας ηλεκτρονικών προϊόντων 3C.
Χαρακτηριστικά:
Μέγιστη ώση: 13 N
Συνεχής ώση (25°C): 4,2 N
Συνολική διαδρομή: 7,2 mm
Μέγιστη τάση: 26,6 V
Σταθερά Back-EMF: 5,72 V/m/s
Βάρος οπλισμού: 16,2 g
Διάμετρος στάτορα: 26,2 mm
Σπείρωμα άκρου άξονα: M3 (εξωτερικό σπείρωμα)
Παράμετροι προϊόντος:
| Μοντέλο προϊόντος | Μέγιστη δύναμη (N) |
Συνεχής δύναμη στους 25°C (N) |
Συνολική διαδρομή (mm) |
Μέγιστη τάση (V) |
Σταθερά Back EMF (V/m/s) |
Βάρος πηνίου (g) |
Διάμετρος στάτορα | Σπείρωμα άκρου άξονα (mm) |
| VCAB0005-0039-00A | 5 | 1,5 | 3 | 5,4 | 0,9 | 23 | 29,5 | M2 (Εξωτερικό) |
| VCAB0005-0050-00A | 5 | 2,2 | 3,9 | 14,5 | 3,1 | 27 | 31,5 | M2,5 (Εξωτερικό) |
| VCAB0013-0072-00A | 13 | 4,2 | 7,2 | 26,6 | 5,72 | 16,2 | 26,2 | M3 (Εξωτερικό) |
| VCAB0015-0062-00A | 15 | 6,5 | 6,2 | 26,2 | 9,75 | 14,8 | 33 | M3 (Εξωτερικό) |
| VCAB0015-0127-00A | 15 | 4,9 | 12,7 | 21,5 | 4,1 | 12,5 | 30,5 | Άξονας ∅4,8 |
| VCAB0022-0098-00A | 22 | 6,6 | 9,8 | 24,7 | 5,8 | 20 | 34,1 | M3 (Εξωτερικό) |
| VCAB0022-0448-00A | 22 | 11,4 | 44,8 | 14,3 | 4 | 52 | 48 | M3 (Εσωτερικό) |
| VCAB0032-0050-00A | 32 | 8,9 | 5 | 29,3 | 7,1 | 48 | 40 | M3 (Εσωτερικό) |
| VCAB0033-0099-00A | 33 | 8 | 9,9 | 24,3 | 5,87 | 23,5 | 36 | M3 (Εξωτερικό) |
| VCAB0033-0224-00A | 33 | 13,5 | 22,4 | 26,7 | 6,8 | 69 | 58 | M3 (Εσωτερικό) |
| VCAB0035-0105-00A | 35 | 15,6 | 10,5 | 11,9 | 5 | 91 | 50 | M3 (Εσωτερικό) |
| VCAB0044-0040-00A | 44 | 16,3 | 4 | 18,3 | 8,9 | 46,5 | 53 | M3 (Εσωτερικό) |
| VCAB0044-0059-00A | 44,1 | 17,7 | 5,9 | 14,3 | 8 | 43 | 46 | M3 (Εσωτερικό) |
| VCAB0044-0075-00A | 44 | 13,7 | 7,5 | 16,8 | 7,6 | 38,6 | 31,1 | M3 (Εξωτερικό) |
| VCAB0044-0249-00A | 44 | 11,7 | 24,9 | 44,9 | 8,88 | 65,9 | 38,1 | M3 (Εσωτερικό) |
| VCAB0070-0149-00A | 70 | 27,3 | 14,9 | 26,9 | 17,7 | 79 | 43 | M3 (Εσωτερικό) |
| VCAB0087-0062-00A | 87 | 21,67 | 6,2 | 34,5 | 12,7 | 45,2 | 43,1 | M3 (Εσωτερικό) |
| VCAB0087-0563-00A | 87 | 17,5 | 56,3 | 63,4 | 8,1 | 177 | 72 | Άξονας ∅10 |
| VCAB0088-0191-00A | 88,5 | 23,2 | 19,1 | 29,9 | 8 | 162 | 50,8 | M3 (Εσωτερικό) |
| VCAB0105-0164-00A | 105 | 35,4 | 16,1 | 20,1 | 11,5 | 150 | 60,4 | M3 (Εσωτερικό) |
| VCAB0113-0089-00A | 113 | 35 | 8,9 | 31 | 17,5 | 125 | 73 | Άξονας ∅8 |
| VCAB0262-0112-00A | 262 | 111 | 11,2 | 35,1 | 41 | 285 | 71 | Άξονας ∅10 |
| VCAB0262-0249-00A | 262 | 112 | 24,9 | 28,2 | 26 | 785 | 66 | Άξονας ∅8 |
| VCAB0294-0498-00A | 294 | 56,8 | 49,8 | 114 | 24,5 | 685 | 93 | Άξονας ∅10 |
| VCAB0436-0187-00A | 436 | 147,6 | 18,7 | 40,7 | 40,7 | 648 | 80,4 | Άξονας ∅10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31,6 | 37,2 | 775 | 78,4 | Άξονας ∅10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76,2 | Άξονας ∅10 |
Εφαρμογές:
1. Εξοπλισμός επιθεώρησης τσιπ ηλεκτρονικών 3C
2. Οπτική επιθεώρηση εξαρτημάτων
3. Όργανα μέτρησης διαστάσεων ακριβείας
4. Εξοπλισμός τοποθέτησης τσιπ υψηλής ταχύτητας (pick-and-place)
5. Αυτοματοποιημένα συστήματα διαλογής για προϊόντα 3C
6. Εξοπλισμός τοποθέτησης ηλεκτρονικών εξαρτημάτων.
