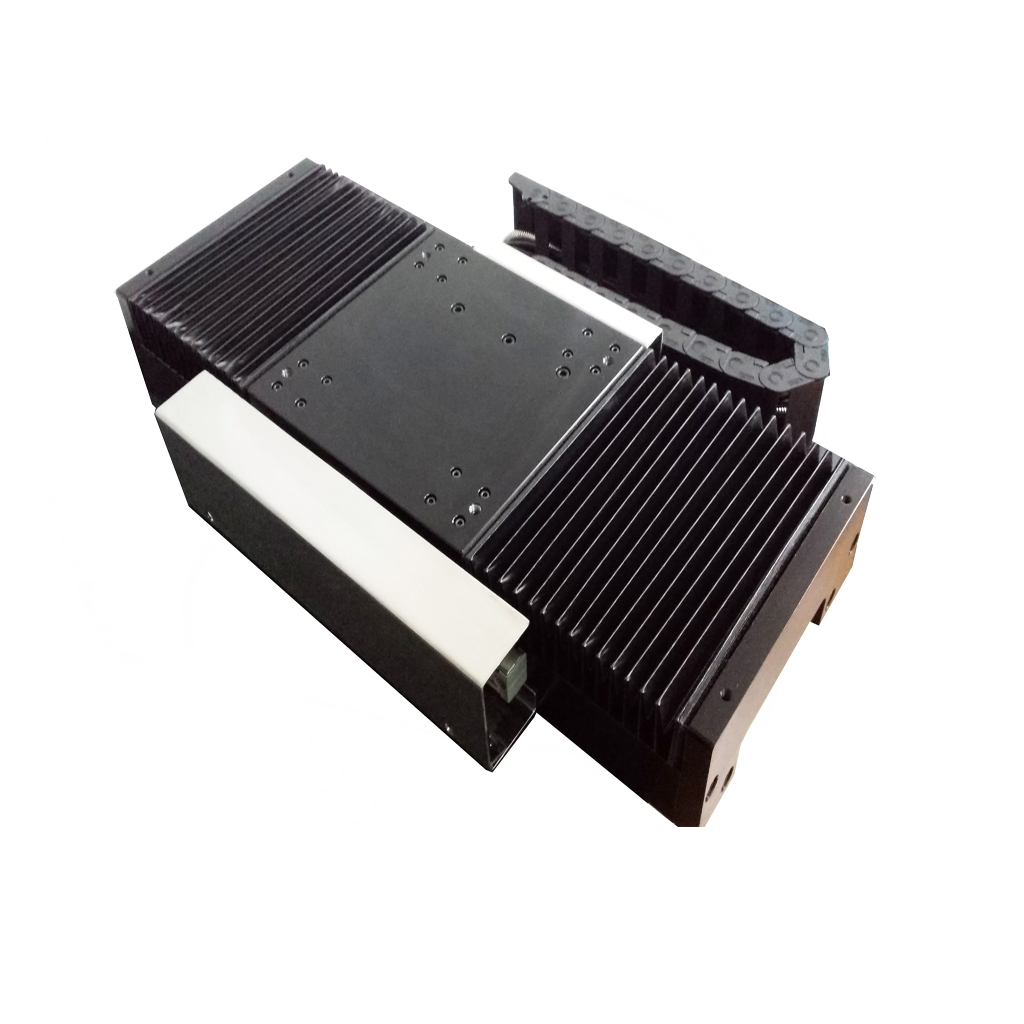

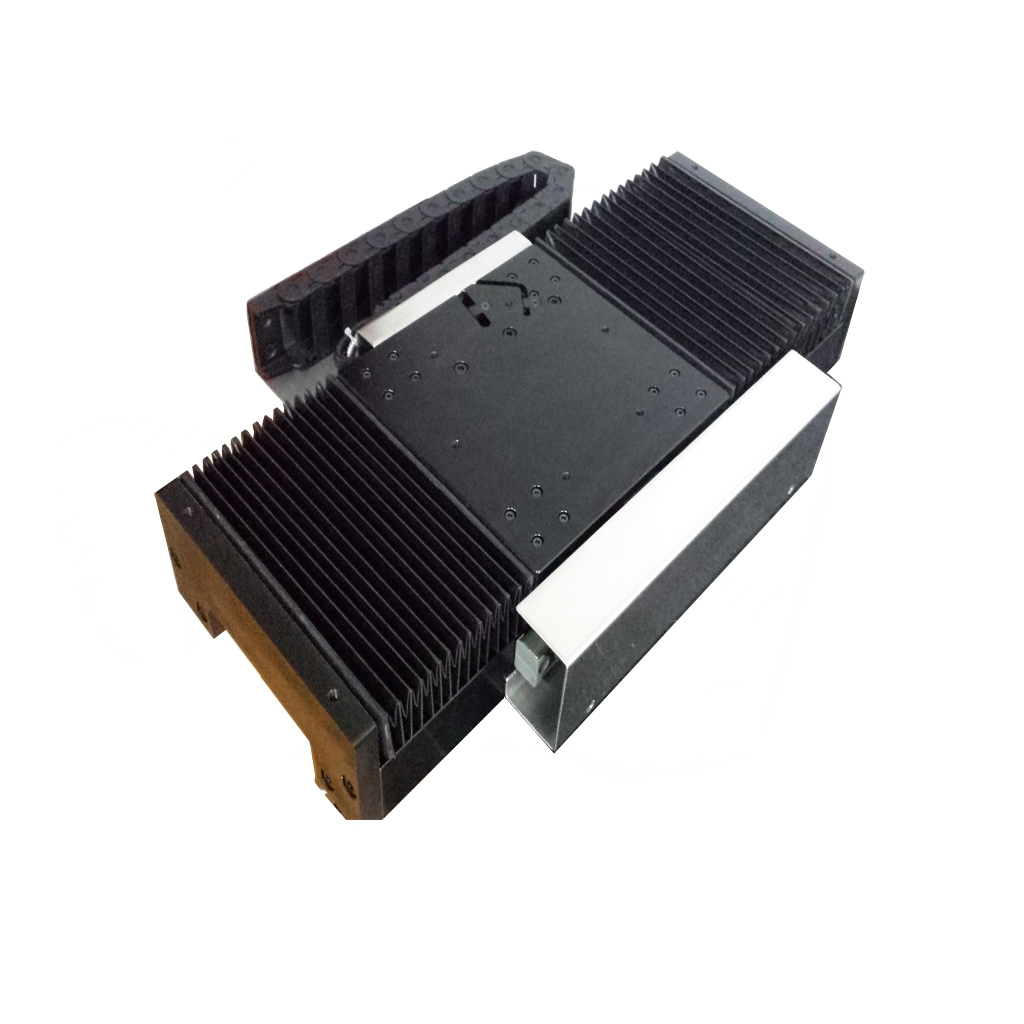

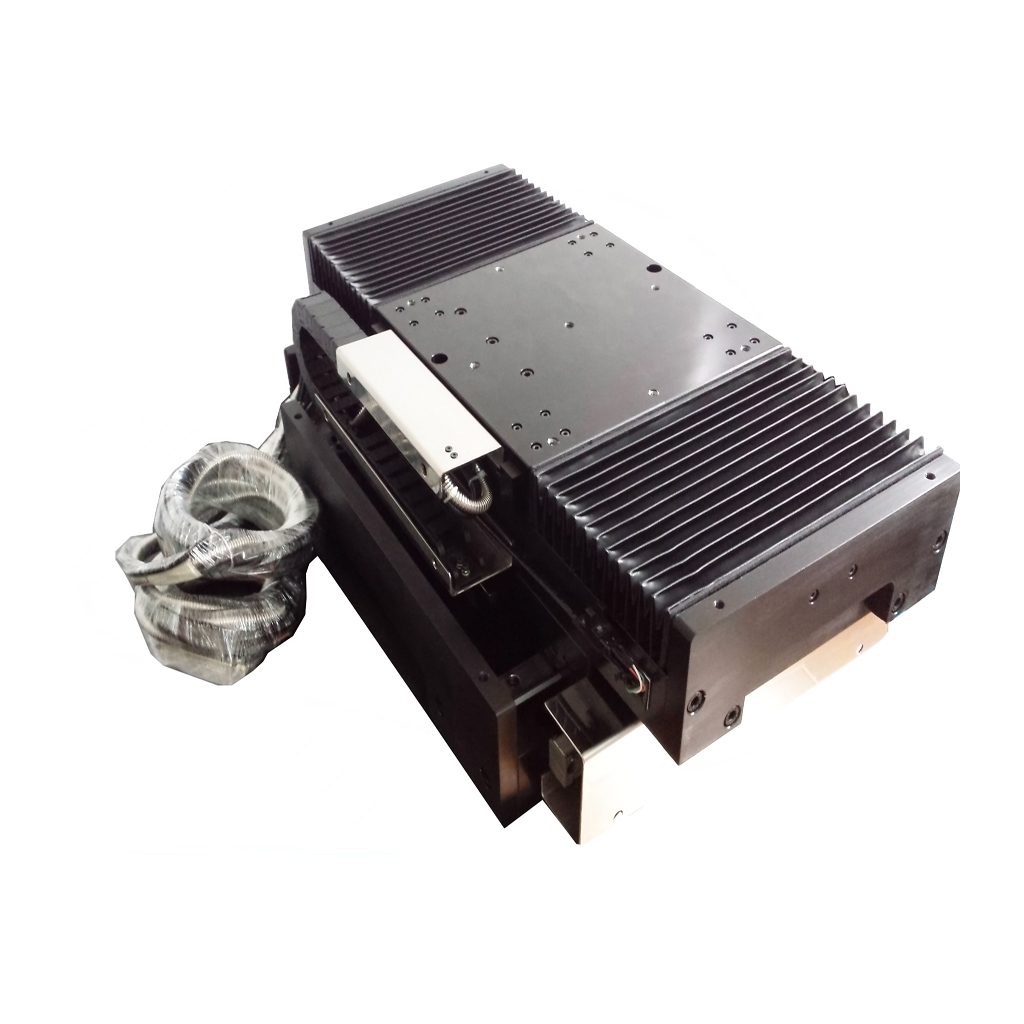

Γραμμικές μονάδες κινητήρα σε σχήμα U υψηλής ώσης με προσαρμόσιμα μήκη διαδρομής

  • High Thrust U Shaped Linear Motor Modules with Customizable Stroke Lengths
  • High Thrust U Shaped Linear Motor Modules with Customizable Stroke Lengths
  • High Thrust U Shaped Linear Motor Modules with Customizable Stroke Lengths
  • High Thrust U Shaped Linear Motor Modules with Customizable Stroke Lengths
Τόπος καταγωγής Jiangsu, Κίνα
Μάρκα SUPT MOTION
Πιστοποίηση ISO9001-2000
Αριθμό μοντέλου Αεροπορικές μεταφορές
Ποσότητα παραγγελίας min 1 Τεμάχιο
Τιμή USD 100-200 / Piece
Συσκευασία λεπτομέρειες Κουτί εξαγωγής με αντιστατική προστασία αφρού
Χρόνος παράδοσης 3-5 εργάσιμες ημέρες για δείγματα, 15-25 ημέρες για χύμα
Όροι πληρωμής T/T
Δυνατότητα προσφοράς Προς διαπραγμάτευση
Λεπτομέρειες
Μέγιστη ροπή 120 n Τύπος κινητήρα Γραμμικές μονάδες κινητήρα
ΚΑΝΤΑΝΤΙΚΗ ΕΜΠ ΕΠΕ 17,6 V/m/s Ρεύμα αιχμής (lp) 4.2 Α
Βάρος πηνίου 0,42 κιλά Αντίσταση(LL)(R) 9.4 Ω
Συνεχής ροπή στους 25 C 40 n Υλικό Κράμα αργιλίου
Μοντέλο προϊόντος Αεροπορικές μεταφορές
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Επισκόπηση προϊόντος

Το SUPT MOTION MLCA-0040-135-00 είναι ένας γραμμικός οπλισμός κινητήρα σε σχήμα U που έχει σχεδιαστεί για να είναι συμβατός με τον στάτορα της σειράς MLFA (μαγνητική ράγα). Διαθέτει μέγιστη ώθηση 120 N, συνεχή ώθηση 40 N, βήμα πόλου 30 mm και βάρος οπλισμού 0,42 kg. Όταν χρησιμοποιείται σε συνδυασμό με έναν γραμμικό κωδικοποιητή, επιτρέπει τον έλεγχο θέσης υψηλής ακρίβειας.


Οι γραμμικοί κινητήρες προσφέρουν σημαντικά πλεονεκτήματα, όπως υψηλή επιτάχυνση, χαρακτηριστικά ομαλής ώσης, αρθρωτό σχεδιασμό, ελεύθερα επεκτεινόμενη διαδρομή, αθόρυβη λειτουργία και απόδοση χωρίς συντήρηση.

Ο γραμμικός κινητήρας σχήματος U χρησιμοποιεί σχεδιασμό χωρίς πυρήνα, εξαλείφοντας τη μαγνητική έλξη και τα εφέ οδοντωτού τροχού για την επίτευξη ομαλής κίνησης με μηδενική οπισθοδρόμηση. Οι μαγνητικές ράγες του στάτορα μπορούν να συνδεθούν επ' αόριστον, καθιστώντας τη διαδρομή θεωρητικά απεριόριστη. Αυτό το καθιστά ιδιαίτερα κατάλληλο για εφαρμογές που απαιτούν τοποθέτηση μακράς διαδρομής και υψηλής ταχύτητας. Σε σύγκριση με τους ηλεκτροκινητήρες, οι γραμμικοί κινητήρες δεν απαιτούν ενδιάμεσους μηχανισμούς μετατροπής, απλοποιώντας τη δομή του συστήματος και βελτιώνοντας το εύρος ζώνης δυναμικής απόκρισης.


Πλεονεκτήματα προϊόντος

Modular Design: Ανεξάρτητη επιλογή κινούμενων και σταθερών εξαρτημάτων για ευέλικτη διαμόρφωση
Απεριόριστη επέκταση εγκεφαλικού επεισοδίου: Επεκτάσιμα σταθερά εξαρτήματα για να ικανοποιήσουν κάθε απαίτηση διαδρομής
Λειτουργία χωρίς συντήρηση: Κίνηση χωρίς επαφή χωρίς μηχανική φθορά
Υψηλή Επιτάχυνσηn: Η υψηλή ώθηση επιτρέπει την υψηλή δυναμική απόκριση
Αθόρυβη λειτουργία: Χωρίς θόρυβο από γρανάζι ή μολύβδινη βίδα

Λέξεις-κλειδιά: Γραμμικός κινητήρας σχήματος U, γραμμική μονάδα κινητήρα, αρθρωτός γραμμικός κινητήρας, γραμμική πλατφόρμα μεγάλης διαδρομής, γραμμικός κινητήρας υψηλής ώσης

Γραμμικές μονάδες κινητήρα σε σχήμα U υψηλής ώσης με προσαρμόσιμα μήκη διαδρομής

Προδιαγραφές

Παράμετρος  Αξία
Peak Thrust  120 Ν
Συνεχής ώθηση 40 Ν
Ρεύμα αιχμής 4.2 Α
Συνεχές Ρεύμα 1,4 Α
Constant ώθησης      30,4 Α/Α
Back-EMF Constant 17,6 V/m/s
Pole Pitch 30 χλστ
Mover Mass 0,42 κιλά


Παράμετροι απόδοσης γραμμικού κινητήρα
A Series--MLCA(Dynamic) MLFA(Stator)
Μοντέλο/Παρ MLCA-0020-075-00 MLCA-0040-135-00 MLCA-0080-255-00
Μέγιστη δύναμη (Fp) Ν 60 120 240
Ρεύμα αιχμής (lp) ενισχυτές 4.8 4.2 4.2
Συνεχής δύναμη (Fc) Ν 20 40 80
Συνεχές ρεύμα (lc) ενισχυτές 1.6 1.4 1.4
Σταθερές ενεργοποιητή (μετατροπή κινητήρα DC/3p) (Ka) Β/Δ 5,65 7.9 11.2
Σταθερή ώθηση (LL) (Kf) N/Amps 15.3 30.4 60.3
Πίσω σταθερά EMF(LL)(Kb) V/m/sec 8.8 17.6 34.8
Ηλεκτρική σταθερά (Te) ms 0.3 0.3 0.3
Αντίσταση(LL)(R) @25℃Ω 4.8 9.4 19.2
Επαγωγή(LL)(l) mh 1.51 3 6
Συντελεστής μεταφοράς θερμότητας (Rth) ℃/Δ *3.9 *1.9 **1.3
Μέγιστη θερμοκρασία πηνίου (Tmax) ℃ 120 120 120
Βήμα μαγνητικού πόλου (2Τ) mm 30 30 30
Βάρος κίνησης Kg 0,24 0,42 0,82

Εφαρμογή

Πλατφόρμες μεταφοράς γκοφρέτας ημιαγωγών

Εξοπλισμός επιθεώρησης επίπεδης οθόνης (FPD).

Γραμμές παραγωγής τεχνολογίας επιφανειακής τοποθέτησης (SMT) για ηλεκτρονικά εξαρτήματα

Στάδια XY για κοπή και χάραξη με λέιζερ

Συστήματα Διαλογής Logistics και Χειρισμού Υλικών


Σημειώσεις προσαρμογής: Αυτό το προϊόν υποστηρίζει την προσαρμογή του μήκους διαδρομής, των χαρακτηριστικών ώσης και των διαμορφώσεων σιδηροτροχιάς οδήγησης και μπορεί να ενσωματωθεί με οπτικούς κωδικοποιητές ή αισθητήρες εφέ Hall όπως απαιτείται.
